芯片CCD视觉在线检测案例分享

芯片CCD视觉在线检测案例分享

芯片CCD视觉在线检测是半导体制造中确保芯片外观质量、引脚完整性及表面缺陷的关键工艺环节。以下是针对芯片检测的高精度、高吞吐量解决方案：

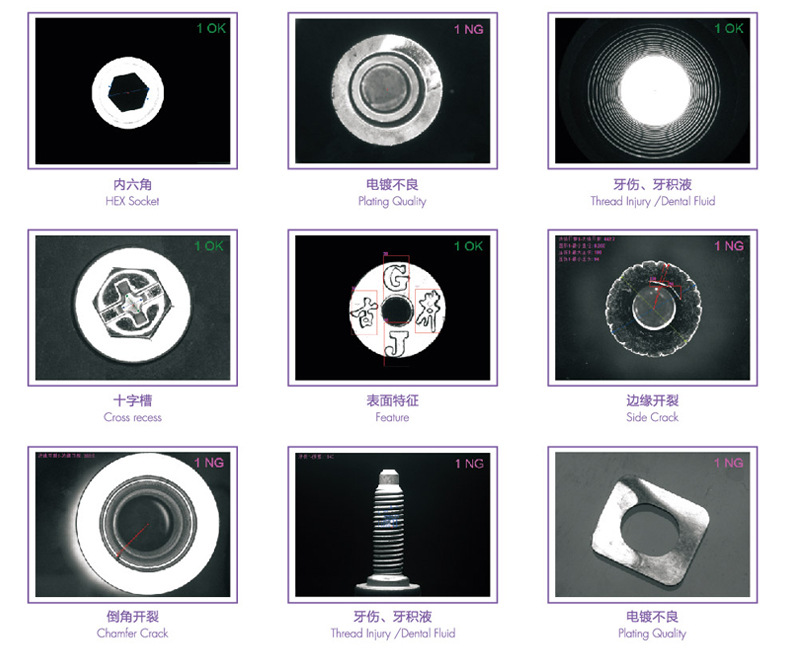

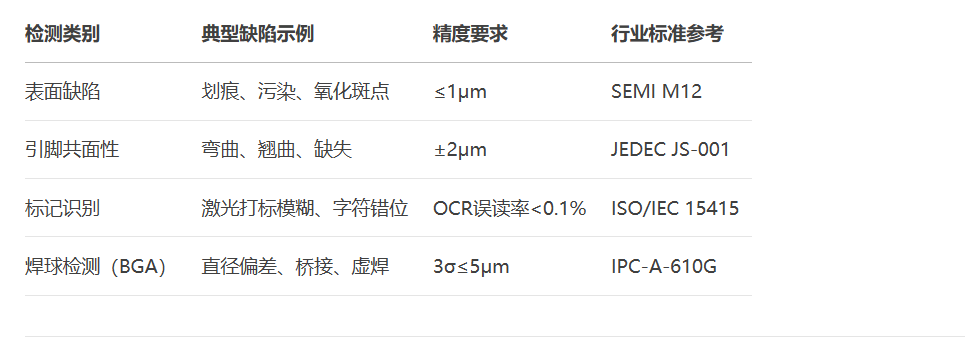

1. 核心检测项目与技术指标

2. 系统架构设计

2.1 光学子系统

- 关键组件：

   - CCD相机：

    - 选型：12K线阵相机（如Teledyne DALSA Piranha4）或5000万像素。面阵相机

    - 分辨率：0.5μm/pixel（搭配5X远心镜头）。

   - 光源方案：

    - 同轴光：检测表面划痕。

    - 多角度环形光：识别引脚三维缺陷。

    - UV激发：发现有机污染物。

2.2 运动控制

- 定位精度：±1μm（采用直线电机+光栅尺闭环控制）。

- 触发同步：编码器信号触发拍摄，抖动<0.1μs 。

3. 检测算法流程

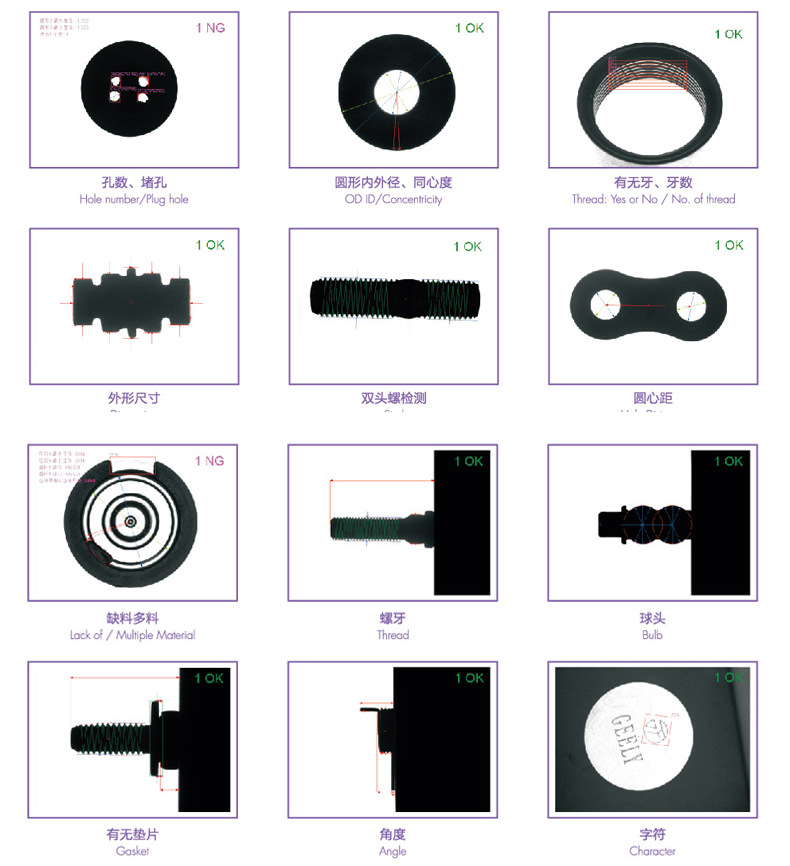

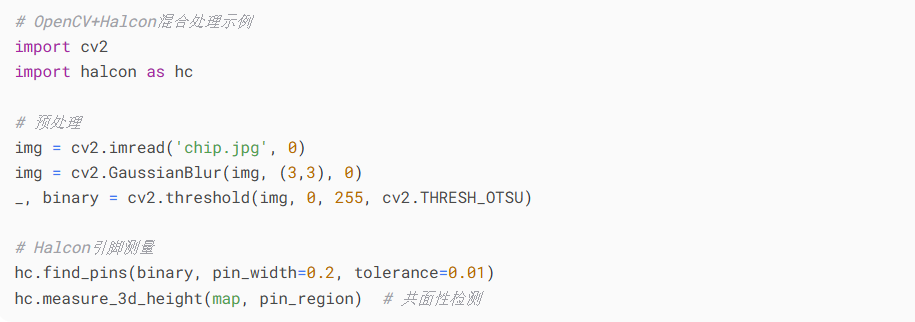

3.1 传统算法组合

3.2 深度学习方案

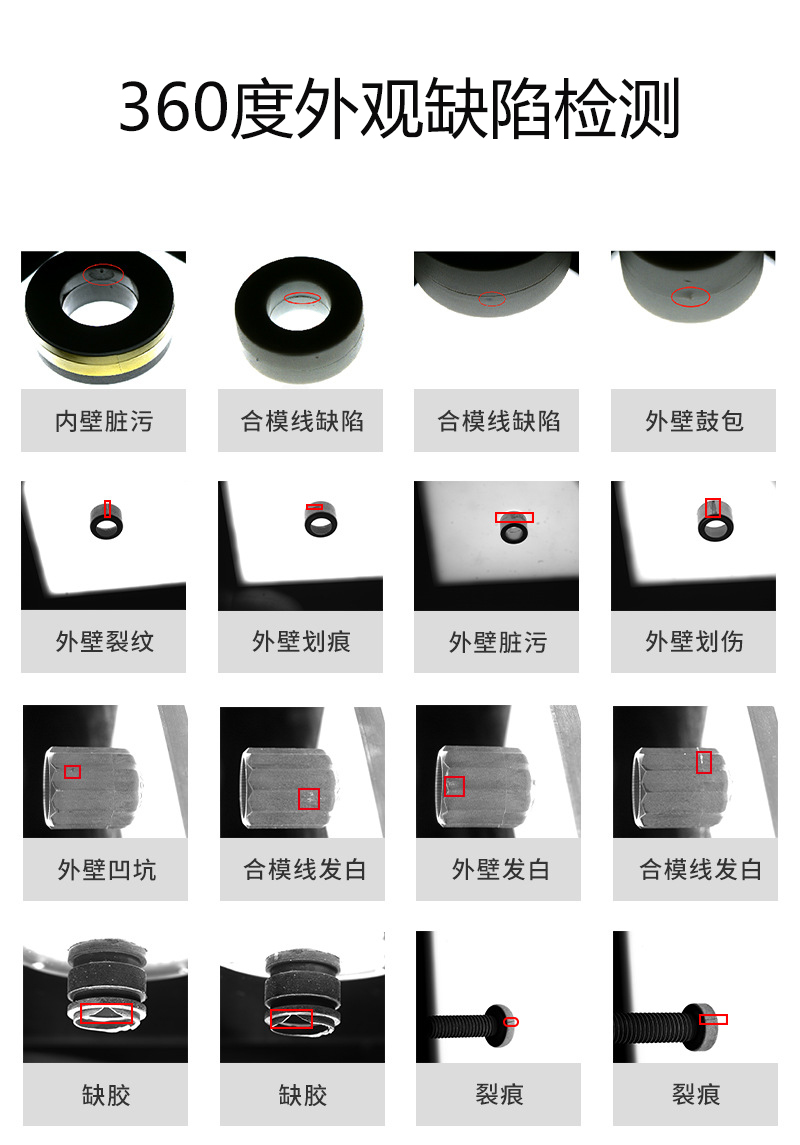

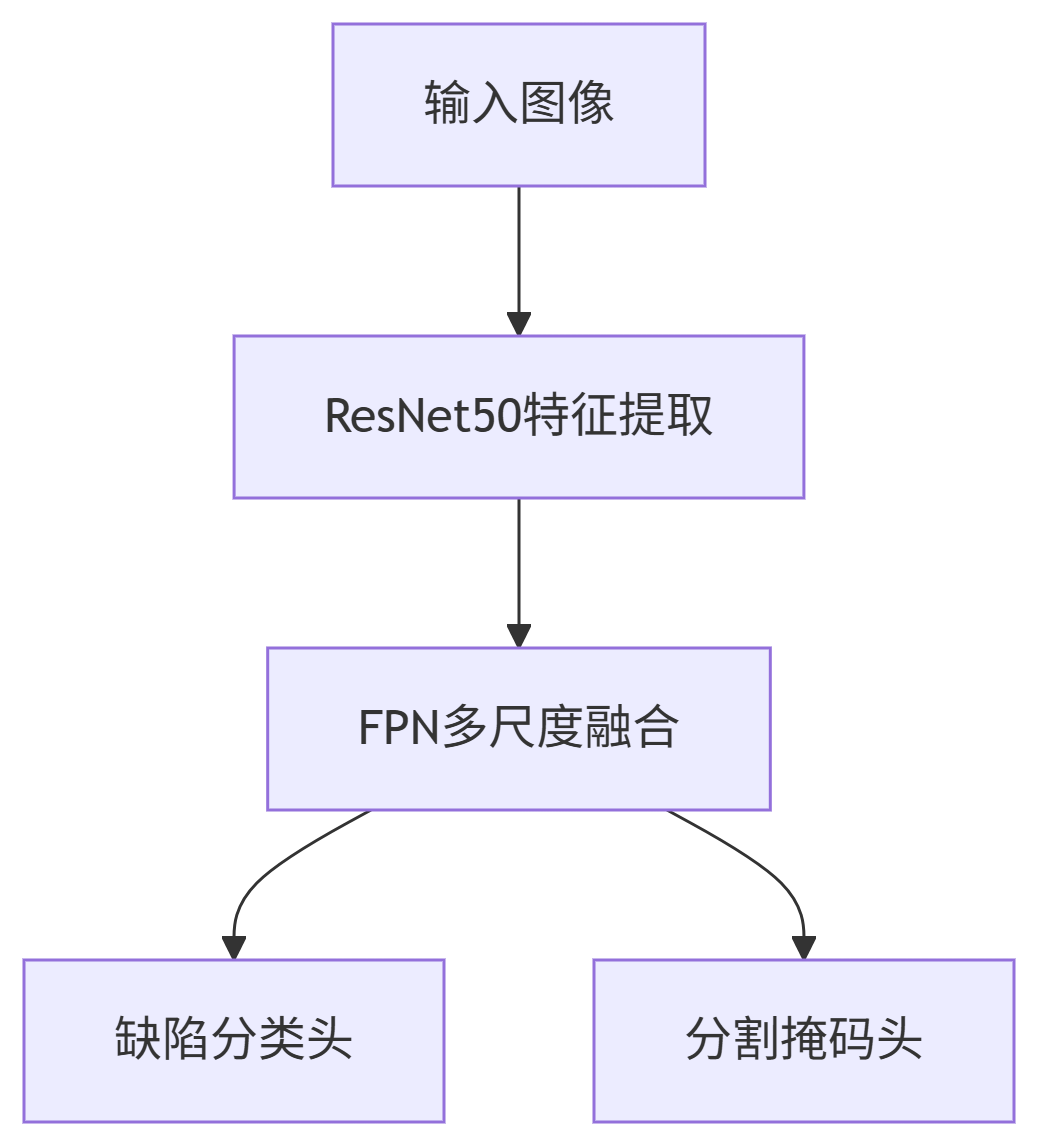

- 模型架构：

- 训练数据：

   - 正样本：10万张良品芯片图像（不同批次/光照）。

   - 缺陷样本：5万张人工合成缺陷（GAN生成）+真实NG品。

4. 特殊场景解决方案

4.1 高反光表面检测

- 技术：

   - 偏振相机（如Sony IMX250MZR）。

   - 多曝光HDR合成（动态范围>120dB）。

4.2 微米级3D检测

- 设备：

   - 白光干涉仪（Zygo NewView）。

   - 结构光投影系统（相位测量精度10nm）。

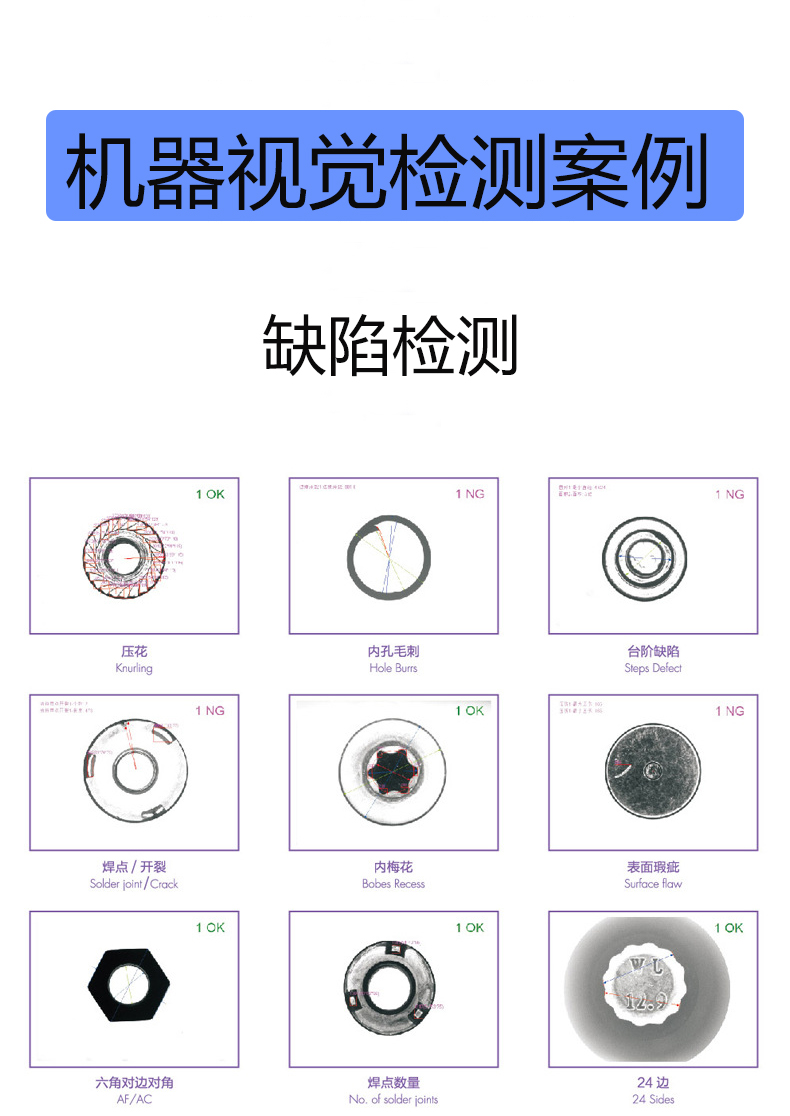

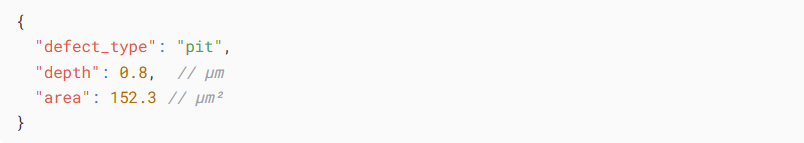

- 输出：

   ```json

   ```

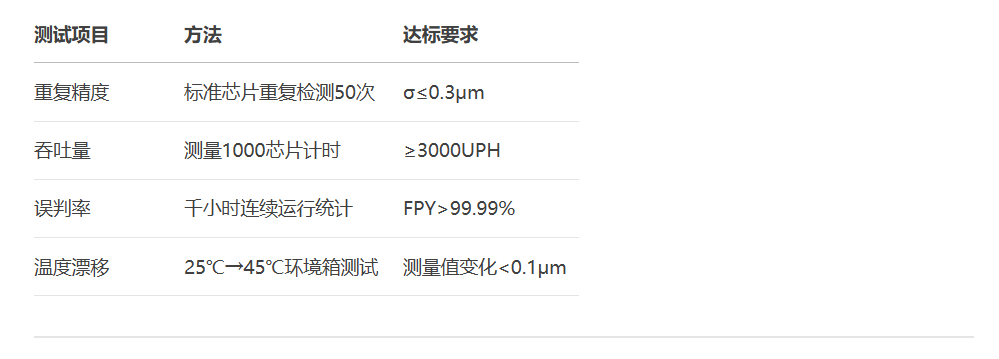

5. 系统性能验证

6. 半导体行业应用案例

- QFN封装检测：

   - 挑战：侧面引脚隐蔽缺陷。

   - 方案：45°倾斜相机+激光三角测量。

   - 结果：检出率从92%提升至99.7%。

- 晶圆表面检测：

   - 配置：明暗场双模式光学系统。

   - 算法：基于YOLOv7的微划痕检测。

   - 速度：8英寸晶圆全检<30秒。

7. 技术演进方向

- 量子成像：突破衍射极限实现亚纳米检测。

- 在片检测（In-situ）：与蚀刻/沉积设备联动实时反馈。

- AI自优化：检测参数根据历史数据自动调参（如光源强度/相机增益）。

该芯片CCD视觉在线检测系统的部署需满足Class 100洁净室要求，典型投资回收期约14个月（通过降低封测废品率2-3%实现）。对于2.5D/3D封装检测，建议采用X射线断层扫描与光学融合方案。
