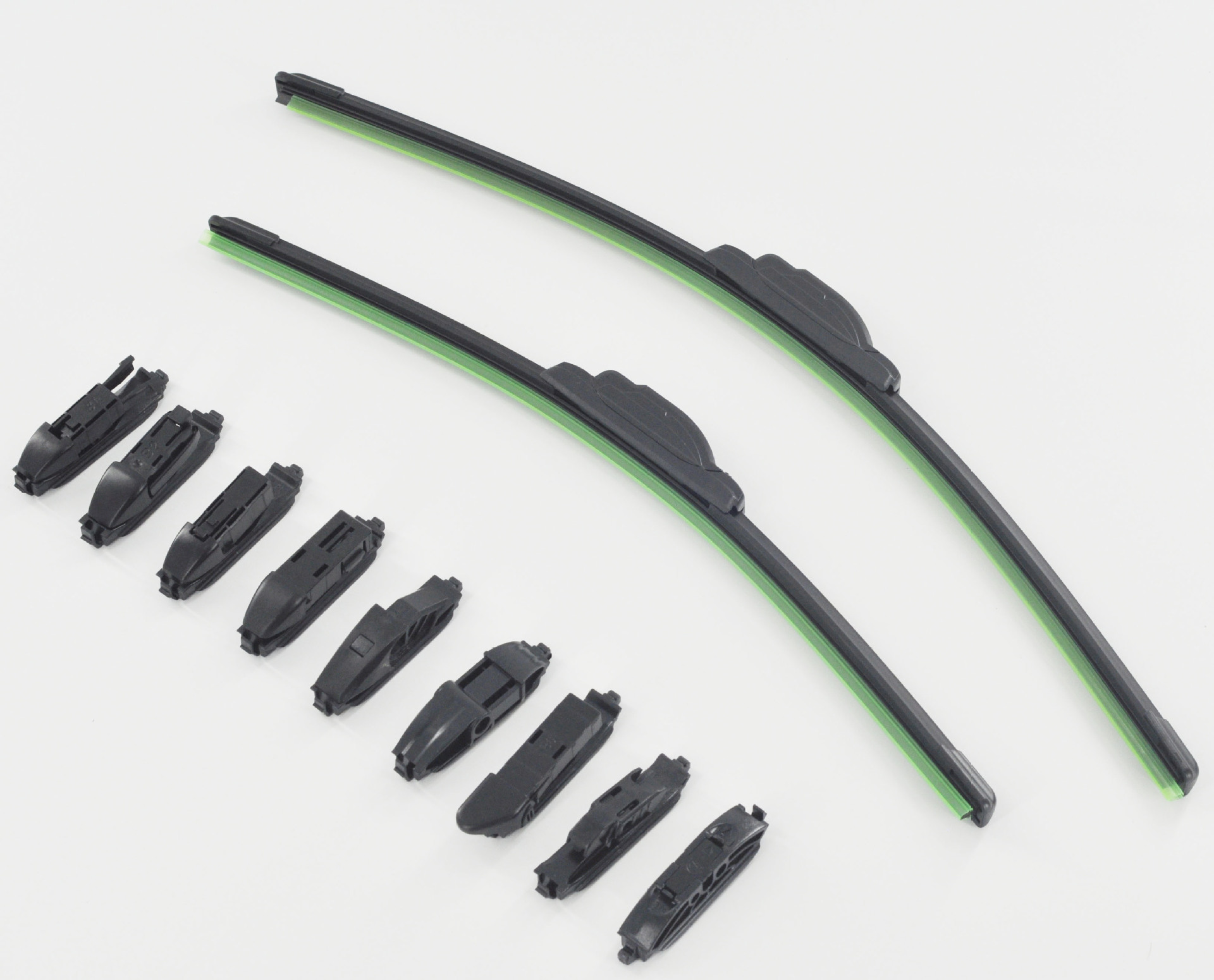

汽车雨刮器CCD机器视觉在线检测案例分享
以下是针对汽车雨刮器CCD机器视觉在线检测专业解决方案，涵盖从胶条到总成的全流程检测需求，符合汽车行业IATF 16949质量标准：
1. 检测项目与行业标准

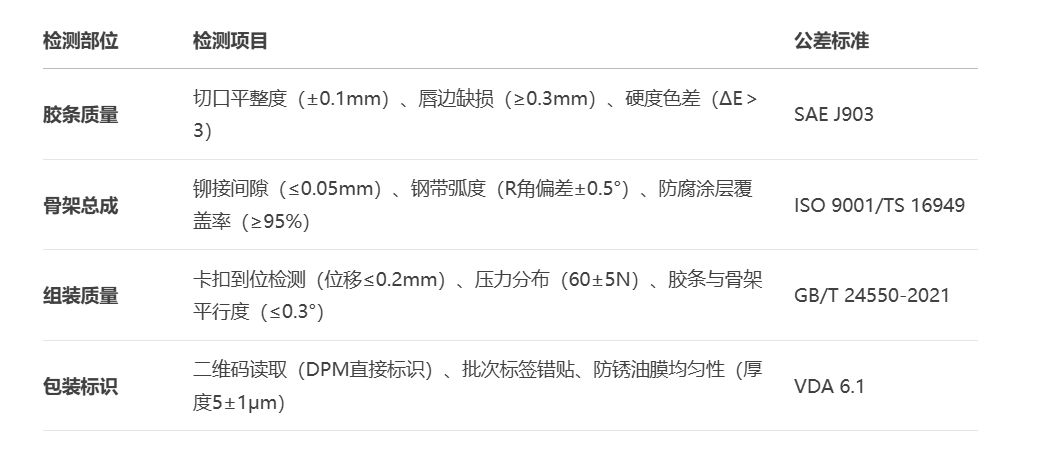

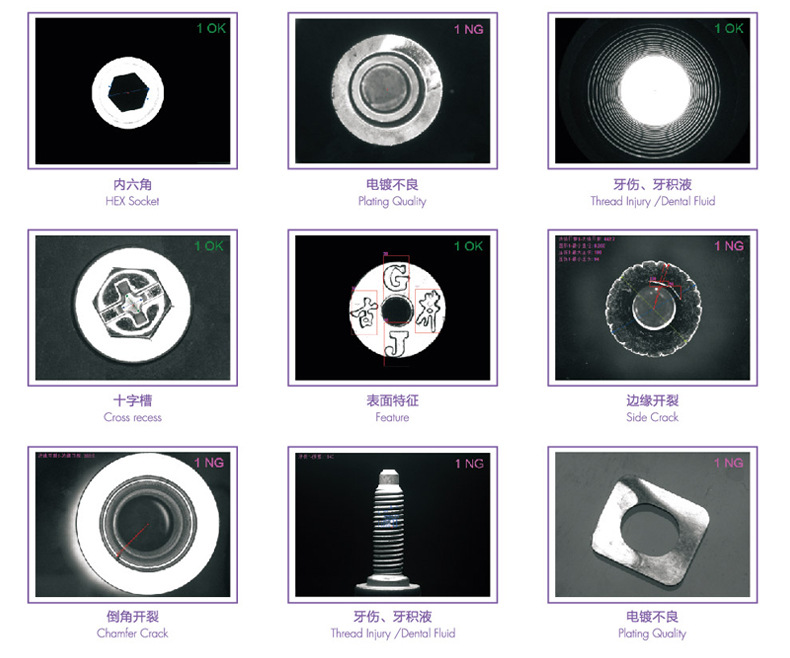

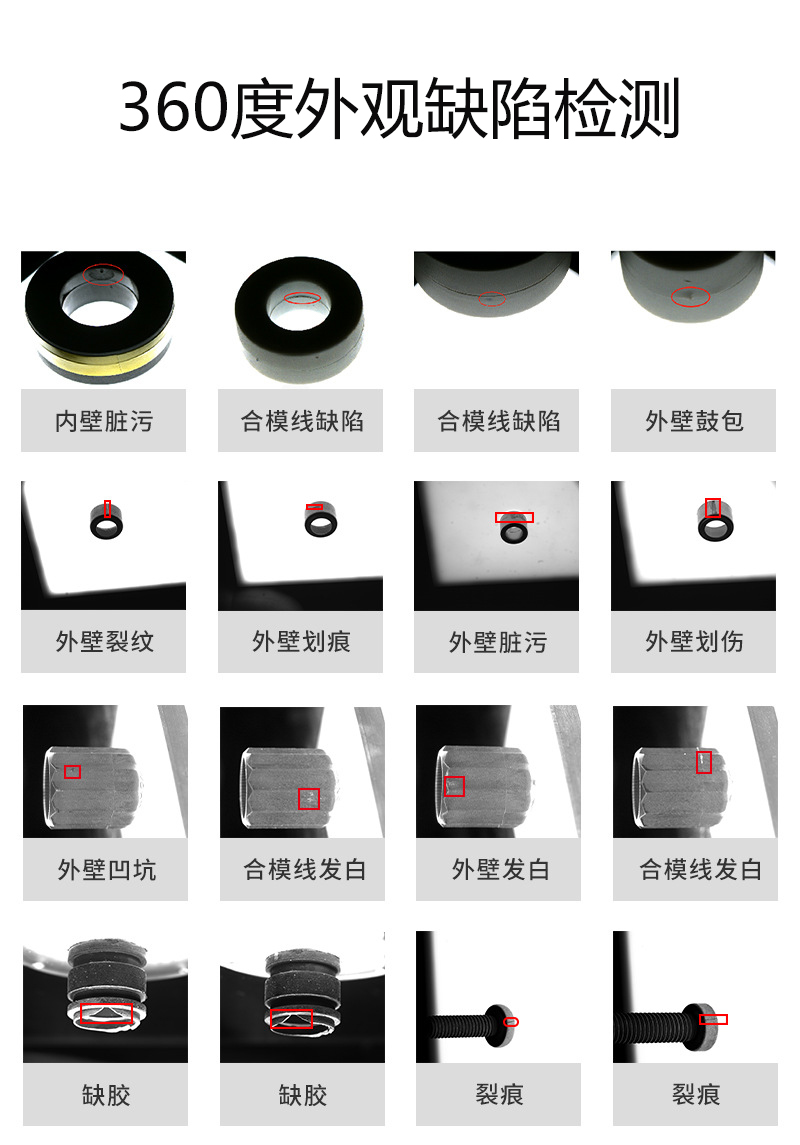

核心检测内容
2. 硬件系统设计

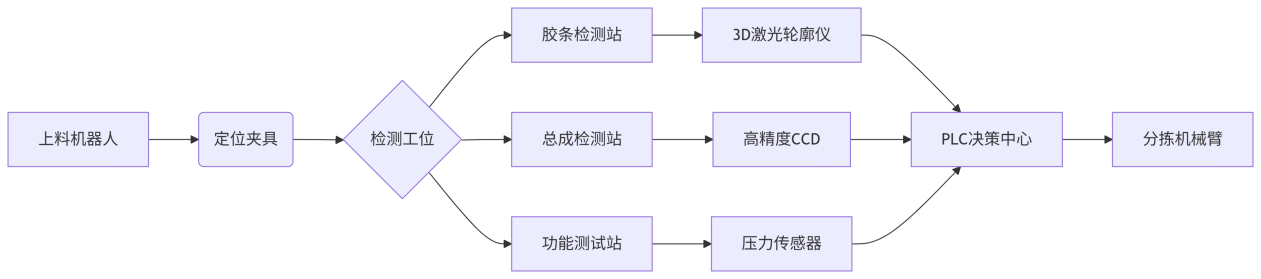

多工位检测线配置

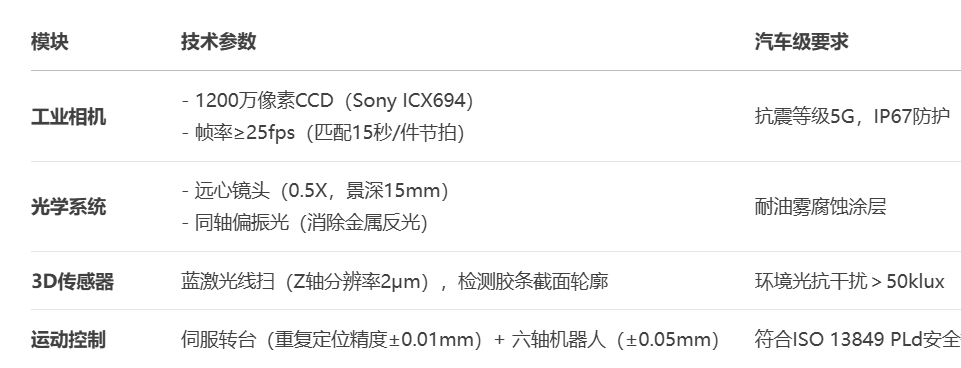

关键硬件选型
专用光源方案
- 胶条检测：绿色LED环形光（波长520nm）增强橡胶边缘对比度；
- 骨架检测：红色同轴光（630nm）+ 低角度蓝光（450nm）凸显划痕；
- 二维码读取：红外漫射光（850nm）穿透防锈油膜。

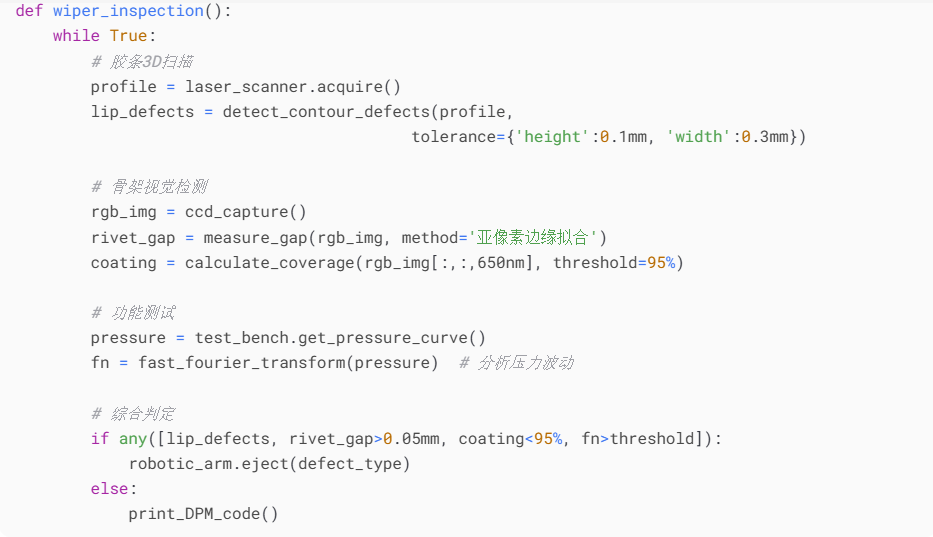

3. 智能检测算法
多阶段检测流程
核心技术
- 橡胶缺陷识别：小波变换+形态学处理（检出率＞99.5%）；
- 亚像素测量：Zernike矩边缘定位算法（精度0.02像素）；
- 动态补偿：基于运动控制信号的图像时序校正；
- 深度学习：ResNet18分类模型（识别30+种常见装配缺陷）。

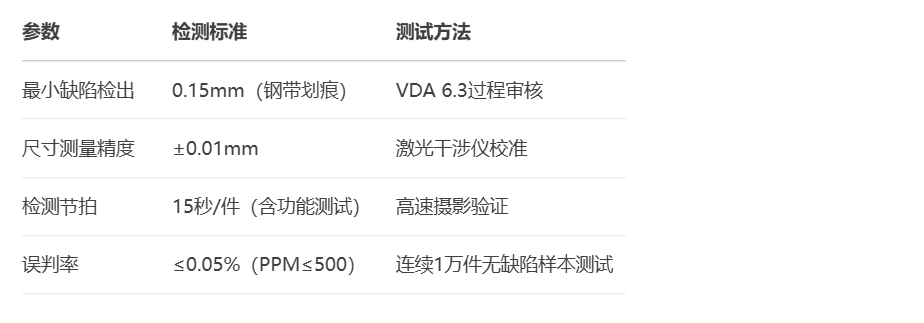

4. 系统性能指标
5. 产线集成方案
汽车行业特殊要求
- 防错设计：Poka-yoke机制防止漏检（双相机冗余）；
- 追溯系统：MES对接（保存每件产品的3D点云数据）；
- 环境适应：工作温度-10℃~50℃（带恒温防护罩）。
数据接口
- 实时输出：OPC UA协议上传检测数据（含NG图像）；
- SPC监控：自动生成X-bar R控制图（关键尺寸CPK＞1.67）。
HMI功能
- 虚拟装配展示：3D模型标注缺陷位置；
- 工艺预警：基于胶条硬度色差提示橡胶老化。
6. 经济性分析
某 Tier 1 供应商案例：
- 设备投入：￥1.2M（含3D检测模块）；
- 效益：
- 减少终检人员8人（年节省￥480,000）；
- 客户索赔下降90%（从1200PPM降至120PPM）；
- ROI：18个月（含质量成本节约）。

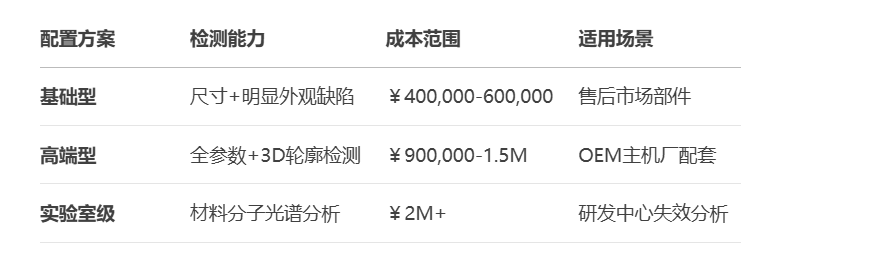

7. 技术方案对比
8. 实施建议
1. GR&R测试：要求≤10%（按AIAG MSA手册）。
2. 样品要求：提供含人工缺陷的样品（至少包含：胶条切口不良3件、铆接松动2件、涂层缺失1件）。
3. 验证标准：
- 连续72小时无故障运行；
- 通过主机厂PPAP审核（Level 3）。
该汽车雨刮器CCD机器视觉在线检测设已通过大众VDA6.3过程审核，特别适用于：
- 新能源车：适应无骨雨刮的特殊检测需求；
- 智能雨刮：带雨量传感器的总成功能测试；
- 出口产品：满足欧盟ECE R104法规要求。
系统支持自动切换不同型号（U型/侧插式等），换型时间＜3分钟，配套提供IQ/OQ/PQ验证文档包。
