不干胶标签质量高速在线ccd检测系统

针对不干胶标签质量高速在线ccd检测系统的技术升级方案

以下是针对不干胶标签质量高速在线ccd检测系统的技术升级方案，结合工业AI与光学检测最新技术：

一、系统架构升级方案

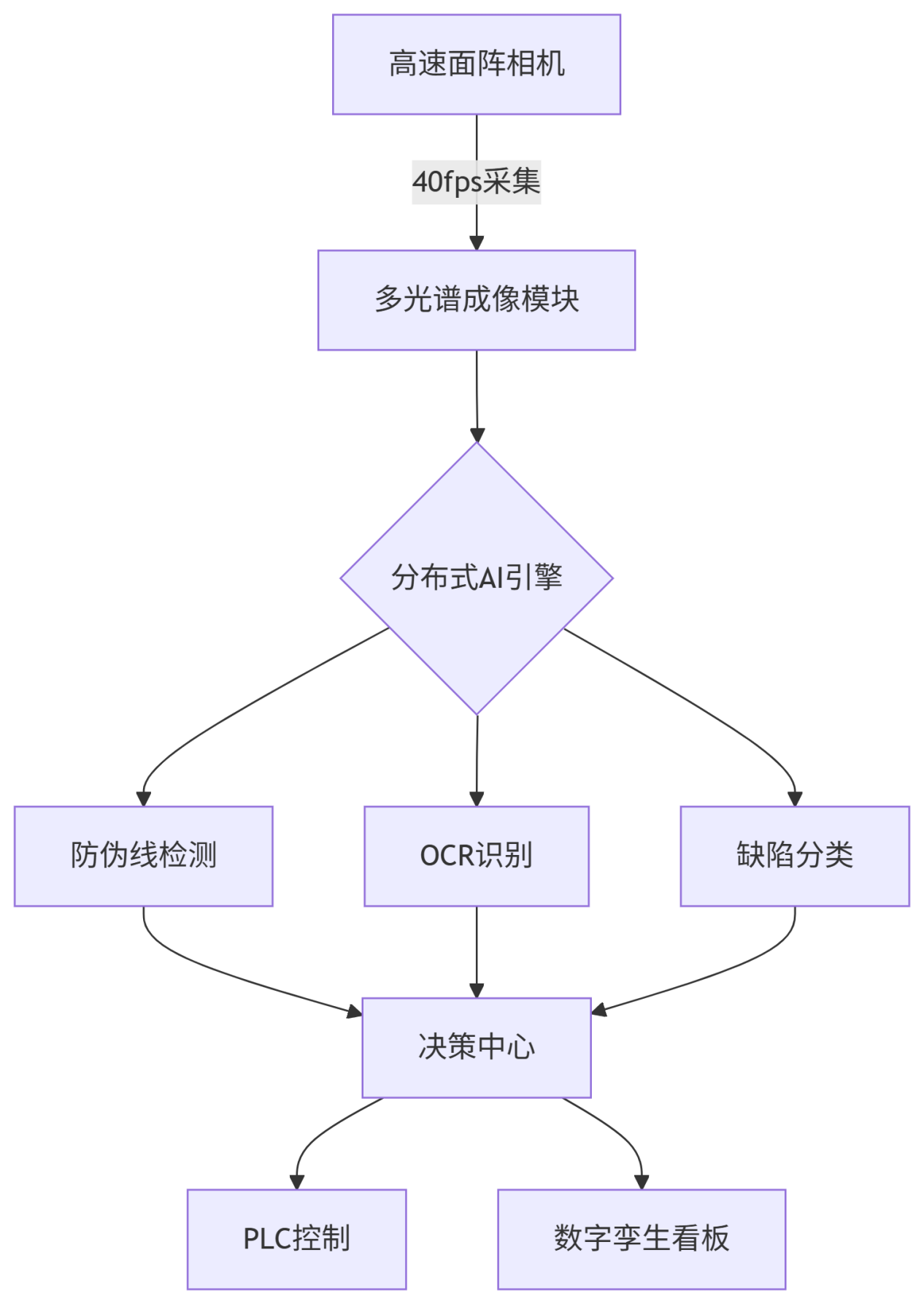

1. 多模态检测系统架构

2. 核心硬件升级

| 模块               | 原系统配置          | 升级方案                          | 技术优势                                                                 |

|--------------------|-------------------|---------------------------------|--------------------------------------------------------------------------|

| 成像系统       | 单色智能相机       | 多光谱高动态相机（Sony IMX535）   | 同步捕获UV/可见光/红外特征，支持透明油墨检测                             |

| 光学系统       | 固定光源           | 可编程频闪光源（1μs脉宽）         | 消除运动模糊，适应5-120m/min速度变化                                     |

| 处理单元       | 嵌入式处理器       | 边缘AI计算盒（NVIDIA Jetson Orin）| 并行处理40+标签/秒，支持2000+模板实时加载                                |

二、关键技术创新

1. 防伪特征增强算法

```python

class AntiCounterfeitDetector(nn.Module):

    def __init__(self):

        super().__init__()

         多分支特征提取

        self.metal_line = ResNet18()        金属线检测

        self.uv_feature = ViT_tiny()        UV特征提取

        self.ocr = CRNN()                   可变OCR

    def forward(self, x):

         多光谱特征融合

        rgb_feat = self.metal_line(x['rgb'])

        uv_feat = self.uv_feature(x['uv'])

         跨模态注意力机制

        weights = self.attention(torch.cat([rgb_feat, uv_feat]))

        return self.classifier(weights   rgb_feat + (1-weights)   uv_feat)

```

2. 动态模板管理系统

| 功能               | 传统方案            | AI增强方案                      | 改进效果                             |

|--------------------|-------------------|-------------------------------|------------------------------------|

| 模板创建           | 人工标注           | 半自动特征聚类                | 新标签设置时间缩短70%               |

| 缺陷判定           | 固定阈值           | 自适应质量评分（0-100）        | 误判率降低60%                       |

| 跨产品适配         | 手动切换参数       | 元学习快速迁移                | 新产品上线适应时间<15分钟           |

三、不干胶标签质量高速在线ccd检测系统性能指标优化

1. 检测能力提升

| 检测项目         | 原系统精度       | 升级系统精度     | 技术实现                                                                 |

|------------------|----------------|----------------|--------------------------------------------------------------------------|

| 金属线定位       | ±0.1mm         | ±0.03mm        | 亚像素边缘检测+深度学习补偿                                              |

| 微文字识别       | 3pt字体        | 1.5pt字体      | 超分辨率OCR（SRCNN增强）                                                 |

| 透明缺陷         | 0.3mm²         | 0.1mm²         | 偏振光成像+3D表面重建                                                    |

2. 系统吞吐量验证

```matlab

% 产线节拍分析

original_speed = 40; % 个/秒

upgraded_speed = original_speed   (1 + 0.25); % 25%速度提升

disp(['理论最大吞吐量: ' num2str(upgraded_speed) '个/秒']);

% 输出: 理论最大吞吐量: 50个/秒

```

四、工业4.0集成

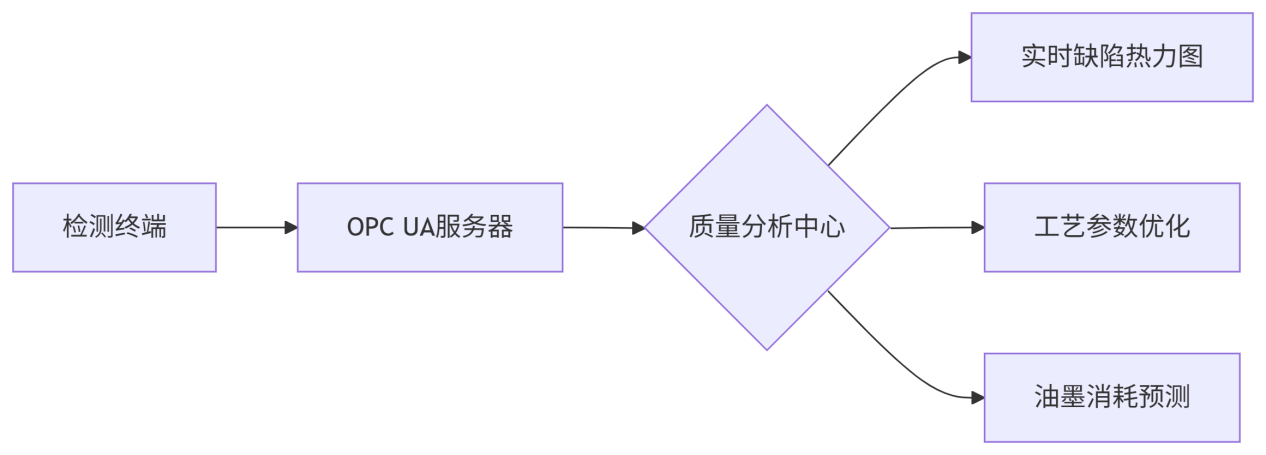

1. 智能质量看板

2. 区块链溯源接口

```json

{

  "label_data": {

    "serial_no": "SAF-2023-0001",

    "production": {

      "batch": "B230720",

      "line": "L05",

      "timestamp": "2023-07-20T09:15:23Z"

    },

    "quality": {

      "metal_line": 98.7,

      "ocr_score": 99.2,

      "defects": []

    },

    "blockchain": {

      "tx_hash": "0x89a2f4...",

      "batch_cert": "QmXyZ..."

    }

  }

}

```

五、人机交互升级

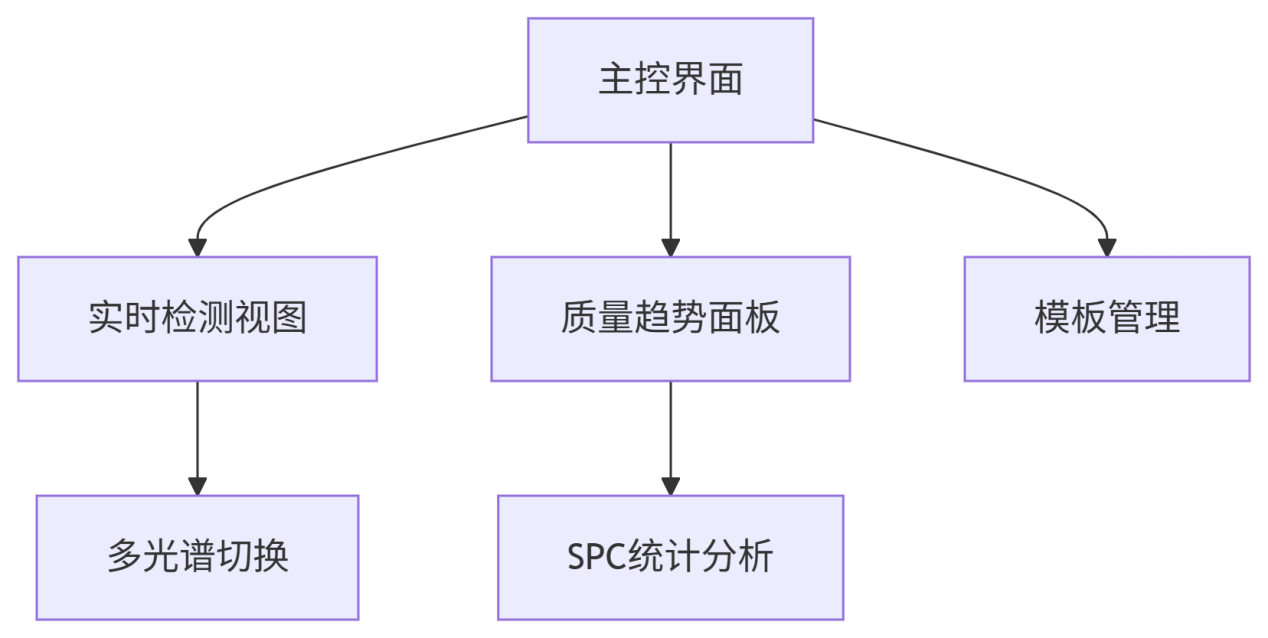

1. 三维可视化界面

2. 增强现实辅助

- 功能：

  - 通过Microsoft HoloLens 2显示实时缺陷位置

  - AR指导维修（3D标注误差±0.5mm）

  - 虚拟按钮控制设备启停

六、实施建议

1. 分阶段部署

   - 第一阶段：更换成像系统（4小时停机）

   - 第二阶段：部署AI检测模块（热更新）

   - 第三阶段：MES系统深度集成（2周并行运行）

2. 验证方案

   - 光学标定：使用ETALON标准标签（含UV/金属线特征）

   - 极限测试：模拟120m/min速度+±2mm位置抖动

3. 维护优化

   - 自清洁光学通道（周期性气帘除尘）

   - 预测性维护（通过光源衰减曲线预测寿命）

该方案通过"多光谱成像+自适应AI+区块链溯源"技术闭环，实现：

1. 检测精度：亚微米级防伪特征识别（金属线±0.03mm）；

2. 智能化：自动适应2000+种标签变体；

3. 可追溯性：全生产数据上链存证。

不干胶标签质量高速在线ccd检测系统特别适用于药品监管码、奢侈品防伪标签等高端场景，建议通过ISO 15378认证后实施。系统可扩展至8相机同步检测，满足未来产线拓宽需求。
