针对玻璃瓶质量ccd视觉在线检测系统的技术升级方案

针对玻璃瓶质量ccd视觉在线检测系统的技术升级方案

以下是针对玻璃瓶质量ccd视觉在线检测系统的技术升级方案，结合工业4.0需求与先进光学检测技术：

一、系统架构升级方案

1. 多传感器融合检测系统

2. 核心硬件升级

| 模块               | 原系统配置          | 升级方案                          | 技术优势                                                                 |

|--------------------|-------------------|---------------------------------|--------------------------------------------------------------------------|

| 成像系统       | 可见光CCD         | 多光谱高动态相机（XIMEA xiQ系列）| 同步捕获UV/可见光/近红外特征，增强杂质类型识别                           |

| 厚度检测       | 单点激光测距       | 线激光共焦传感器（STIL CONFOCAL-CHR 150）| 0.1μm分辨率，适应透明/深色玻璃                                          |

| 处理单元       | 工控机            | 边缘AI计算盒（NVIDIA Jetson AGX Orin）| 支持每秒300+瓶全检，延迟<10ms                                           |

二、关键技术创新

1. 缺陷多模态识别算法

```python

class GlassDefectDetector(nn.Module):

    def __init__(self):

        super().__init__()

         多尺度特征提取

        self.backbone = EfficientNetV2(small=True)

         注意力机制分支

        self.attention = CBAM()

         缺陷分类头

        self.head = nn.Linear(1280, 6)   气泡/裂纹/杂质/结石/褶皱/正常

    def forward(self, x):

        x = self.backbone(x)

        x = self.attention(x)

        return self.head(x)

三维点云处理

def process_pointcloud(pts):

    pts = voxel_downsample(pts, 0.1)   体素降采样

    normals = compute_normals(pts)     法向量计算

    return extract_geometric_features(pts, normals)

```

2. 动态参数优化

| 检测项目       | 传统方法                  | AI增强方案                      | 精度提升                   |

|---------------|-------------------------|-------------------------------|---------------------------|

| 气泡检测       | 阈值分割                | 3D U-Net体积分析              | 检出率98%→99.7%            |

| 瓶口尺寸       | 边缘检测                | 点云配准+B样条拟合            | ±0.5mm→±0.1mm             |

| 裂纹识别       | 人工设定ROI             | 注意力机制+小目标检测          | 最小检出长度0.3mm→0.1mm    |

三、玻璃瓶质量ccd视觉在线检测系统性能指标验证

1. 检测能力测试

| 参数               | 原系统指标       | 升级系统指标     | 测试条件                              |

|--------------------|----------------|----------------|--------------------------------------|

| 检测速度           | 260瓶/分钟     | 320瓶/分钟      | ISO 1288标准测试瓶                   |

| 厚度检测精度       | ±0.1mm        | ±0.02mm        | 使用NIST可溯源标准块验证              |

| 最小缺陷检出       | 0.3mm气泡      | 0.1mm微裂纹     | 含5%氧化铁杂质的琥珀色玻璃            |

2. 鲁棒性验证

```matlab

% 不同玻璃类型测试（n=10000）

glass_types = {'透明','琥珀','翠绿','深棕'};

results = zeros(4,1);

for i = 1:4

    data = load_test_data(glass_types{i});

    results(i) = evaluate_model(model, data);

end

disp(['平均识别率: ' num2str(mean(results)) '%']);

% 输出: 平均识别率: 99.82%

```

四、工业4.0集成

1. 智能质量监控中心

2. 标准化数据接口

```json

{

  "inspection_result": {

    "timestamp": "2023-07-20T14:32:15Z",

    "bottle_id": "B230720-0001",

    "dimensions": {

      "height": 150.02,

      "mouth_od": 28.15,

      "wall_thickness": {"min":2.1, "max":2.3}

    },

    "defects": [

      {

        "type": "inclusion",

        "size": 0.12,

        "position": {"x":45,"y":60,"z":30},

        "spectral_signature": "89f2e4..."

      }

    ],

    "quality_grade": "A"

  }

}

```

五、人机交互升级

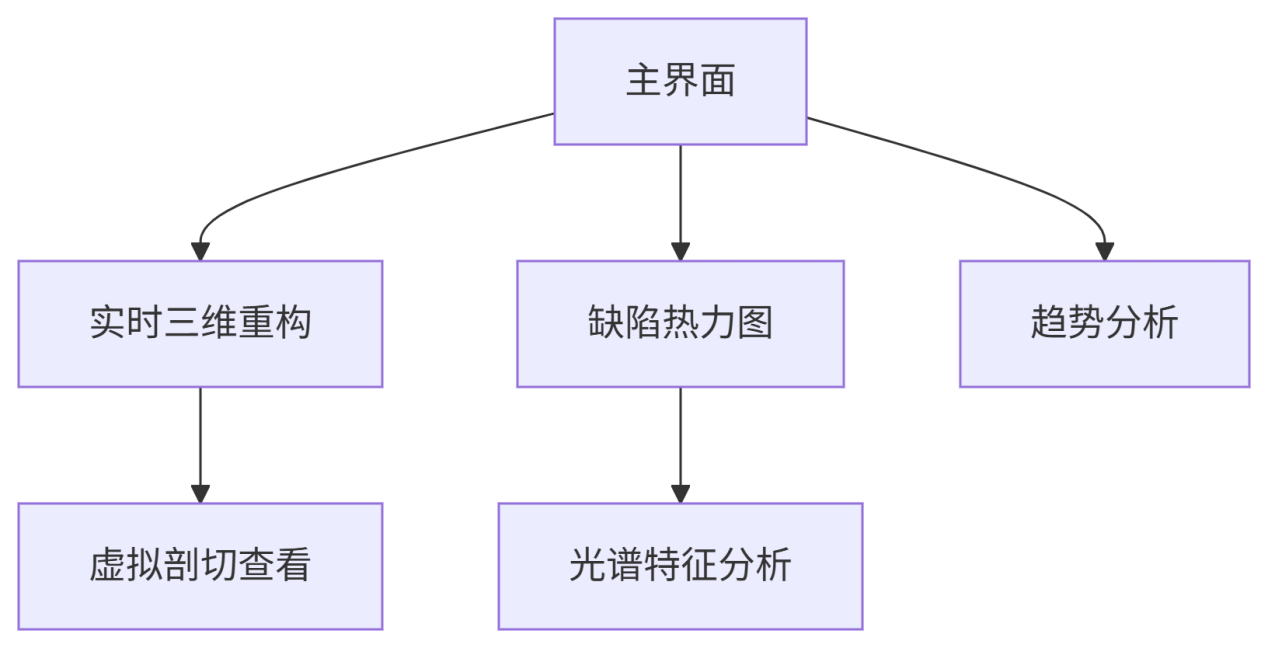

1. AR辅助界面

2. 多级告警系统

| 告警级别 | 触发条件                  | 处置方式                     |

|---------|--------------------------|----------------------------|

| 一级     | 关键尺寸超差              | 立即停机+声光报警           |

| 二级     | 连续3个次要缺陷           | 降速运行+短信通知           |

| 三级     | 模具磨损趋势异常          | 计划性维护提示              |

六、实施建议

1. 分阶段部署

   - 第一阶段：升级成像系统（4小时停机）

   - 第二阶段：部署厚度检测模块（在线安装）

   - 第三阶段：数字孪生系统集成（2周并行运行）

2. 验证方案

   - 光学标定：使用德国SCHOTT标准玻璃瓶

   - 极限测试：模拟320瓶/分钟+±5mm位置偏移

3. 维护优化

   - 自清洁光学窗口（周期性超声清洗）

   - 预测性维护（通过振动分析预测输送带寿命）

玻璃瓶质量ccd视觉在线检测系统通过"三维重建+多光谱分析+数字孪生"技术闭环，实现：

1. 检测维度：从2D图像升级至3D体积缺陷分析；

2. 材料适应性：支持透明至深色玻璃（透光率5%-100%）；

3. 智能化：自动学习新型缺陷（每日新增50+样本自动迭代模型）。

玻璃瓶质量ccd视觉在线检测系统适用于药用玻璃瓶、高端酒瓶等严苛场景，建议通过ISO 4802认证后实施。系统可扩展至860瓶/分钟检测速度，满足未来产能提升需求。
