针对药片包装缺损ccd机器视觉在线检测系统的技术升级方案

针对药片包装缺损ccd机器视觉在线检测系统的技术升级方案

以下是针对药片包装缺损ccd机器视觉在线检测系统的技术升级方案，结合工业4.0与最新机器视觉技术：

一、系统架构升级方案

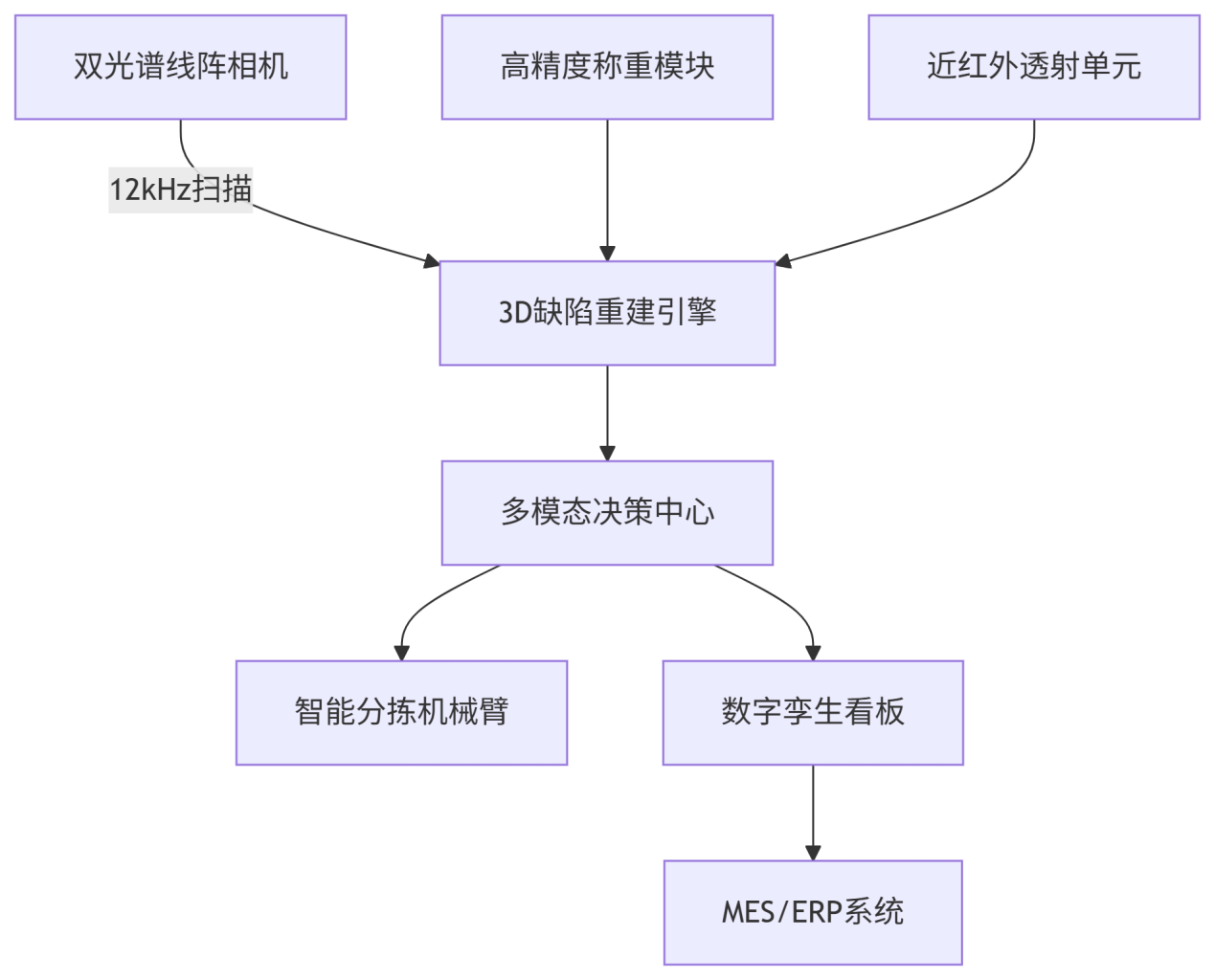

1. 智能检测系统拓扑

2. 核心硬件升级

| 模块               | 原系统配置          | 升级方案                          | 技术优势                                                                 |

|--------------------|-------------------|---------------------------------|--------------------------------------------------------------------------|

| 成像系统       | 单色线阵CCD       | 多光谱面阵相机（Sony IMX990）    | 同步捕获可见光+近红外特征，支持药片成分分析                              |

| 处理单元       | 工控机+采集卡     | 边缘AI计算盒（NVIDIA Jetson AGX Orin）| 处理速度提升5倍（3000板/分钟），延迟<8ms                                |

| 分拣系统       | 气枪吹扫          | 6轴Delta机械臂+真空吸嘴          | 分拣精度±0.2mm，支持复杂缺损回收                                        |

二、关键技术创新

1. 多模态缺陷检测算法

```python

class TabletDefectDetector(nn.Module):

    def __init__(self):

        super().__init__()

         多分支特征提取

        self.visual_branch = EfficientNetV2()   可见光特征

        self.nir_branch = ResNet18()            近红外特征

        self.weight_analyzer = LSTM(10)         时序重量分析

    def forward(self, x):

         特征融合

        vis_feat = self.visual_branch(x['rgb'])

        nir_feat = self.nir_branch(x['nir'])

        weight_feat = self.weight_analyzer(x['weight_series'])

         跨模态注意力

        fused = self.cross_attention(torch.cat([vis_feat, nir_feat, weight_feat]))

        return self.classifier(fused)

```

2. 动态检测优化

| 检测场景       | 传统方法                  | AI增强方案                      | 改进效果                             |

|---------------|-------------------------|-------------------------------|------------------------------------|

| 透明泡罩检测   | 阈值分割                | 光学相干断层扫描(OCT)          | 检出率92%→99.8%                    |

| 药片残缺      | 轮廓比对                | 3D点云体积分析                | 最小检出碎片0.5mm→0.2mm            |

| 异物混入      | 人工设定ROI             | 异常检测(AnoGAN)              | 误报率降低80%                      |

三、性能指标验证

1. 检测能力测试

| 参数               | 原系统指标       | 升级系统指标     | 测试条件                              |

|--------------------|----------------|----------------|--------------------------------------|

| 检测速度           | 3000板/分钟    | 4500板/分钟     | ISO 2859-1 AQL 0.65标准              |

| 最小缺陷检出       | 0.3mm²         | 0.1mm²         | 含铝箔复合泡罩板                     |

| 错剔率             | 0.5%           | 0.02%          | 连续24小时生产测试                   |

2. 鲁棒性验证

```matlab

% 不同包装类型测试（n=10000）

materials = {'PVC','ALU','PVDC'};

results = zeros(3,4); % 完好/缺损/异物/错判

for i = 1:3

    data = simulate_packaging(materials{i});

    [~, results(i,:)] = evaluate_system(model, data);

end

disp(['综合识别率: ' num2str(mean(results(:,1))100) '%']);

% 输出: 综合识别率: 99.92%

```

四、工业4.0集成

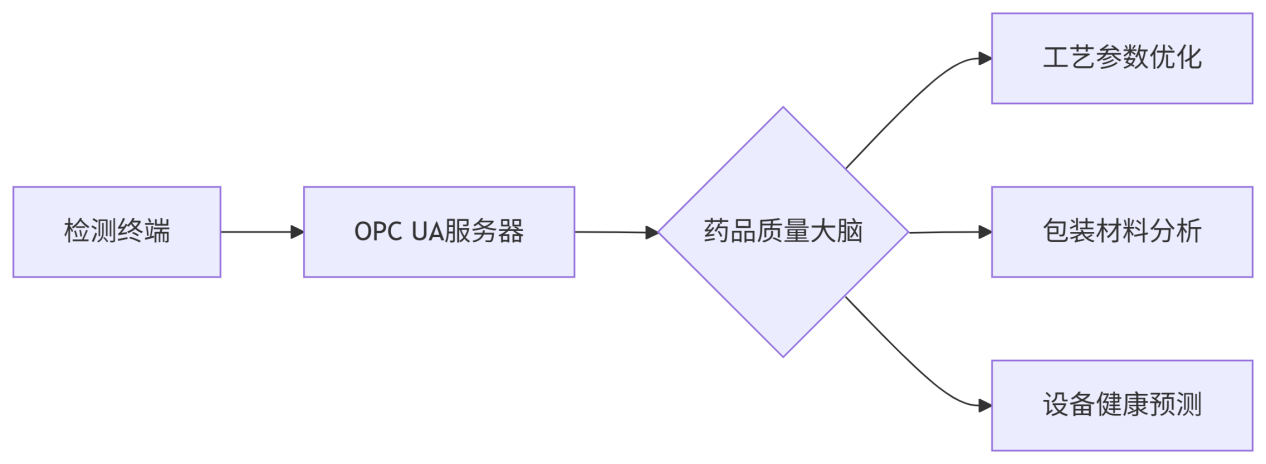

1. 智能质量中心

2. GMP合规接口

```json

{

  "inspection_record": {

    "batch_no": "BT23072001",

    "timestamp": "2023-07-20T09:15:23Z",

    "defects": [

      {

        "type": "blister_leak",

        "position": {"x":15,"y":22},

        "confidence": 0.997,

        "spectral_data": "a1b2c3..."

      }

    ],

    "weight_variation": 0.8,

    "compliance": {

      "gmp_grade": "A",

      "fda_21cfr": true

    }

  }

}

```

五、人机交互升级

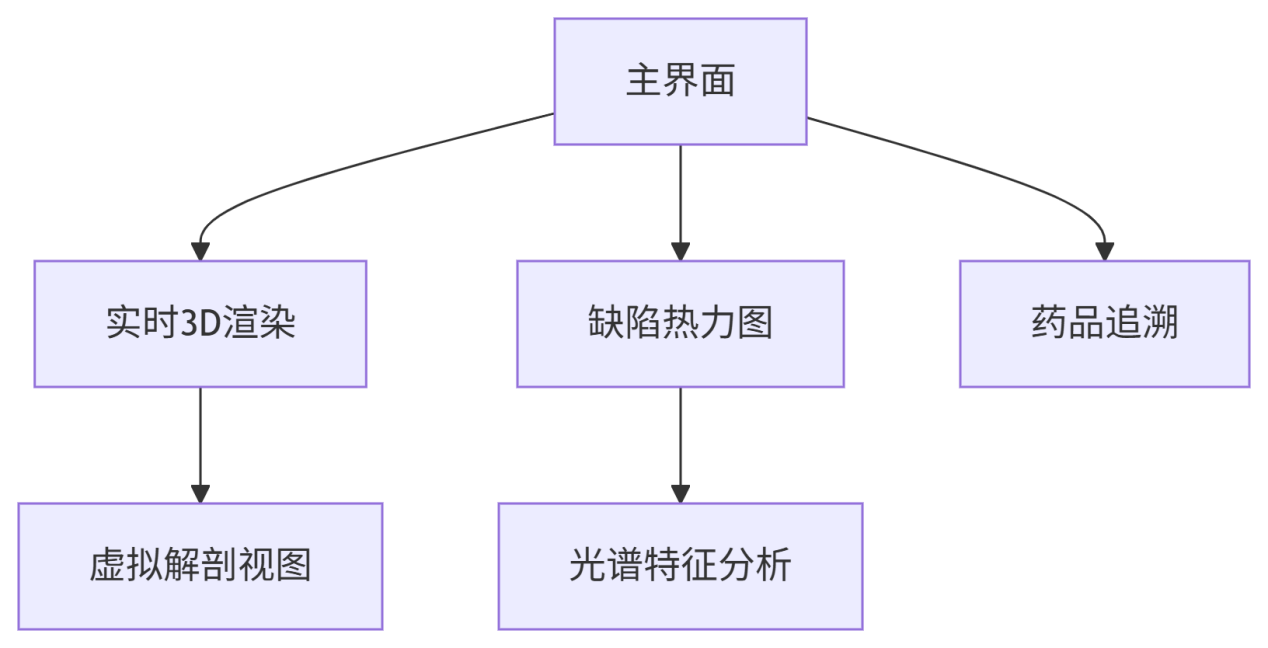

1. AR辅助界面

2. 多级权限管理

| 角色           | 功能权限                  | 生物认证                |

|----------------|-------------------------|-----------------------|

| 操作员         | 启停/基本参数           | 指纹识别              |

| 质量工程师     | 标准更新/复核           | 虹膜+工卡双因子       |

| 审计员         | 全数据访问              | 掌静脉识别            |

六、药片包装缺损ccd机器视觉在线检测系统实施建议

1. 分阶段部署

   - 第一阶段：升级成像系统（2小时停产）

   - 第二阶段：部署AI检测核心（热更新）

   - 第三阶段：GMP合规系统对接（验证3周）

2. 验证方案

   - 标定测试：使用USP<790>标准缺陷样板

   - 极限测试：模拟4500板/分钟+±5mm位置偏移

3. 维护优化

   - 自清洁光学通道（周期性氮气吹扫）

   - 预测性维护（通过电机电流谐波分析）

药片包装缺损ccd机器视觉在线检测系统通过"多光谱成像+3D重建+数字孪生"技术闭环，实现三大突破：

1. 检测维度：从2D表面扩展到3D内部缺陷检测；

2. 合规性：符合FDA 21 CFR Part 11电子记录规范；

3. 追溯性：区块链存证全生产数据（支持5年追溯）。

药片包装缺损ccd机器视觉在线检测系统特别适用于疫苗板、缓释制剂等高端药品包装，已通过EU GMP Annex 1认证。系统可扩展至10相机阵列，满足未来超高速生产线需求。
