针对工业印刷缺陷ccd视觉在线检测系统的技术选型与升级方案

针对工业印刷缺陷ccd视觉在线检测系统的技术选型与升级方案

以下是针对工业印刷缺陷ccd视觉在线检测系统的技术选型与升级方案，结合最新机器视觉技术与工业4.0需求：

一、检测系统技术对比与选型指南

1. 两类系统核心参数对比

| 指标                | 100%取样型系统               | 100%全面型系统               | 混合型方案（推荐）            |

|---------------------|----------------------------|----------------------------|-----------------------------|

| 检测覆盖率      | 0.1%-15%                   | 100%                       | 智能动态采样（30%-100%）     |

| 适用缺陷类型    | 重复性缺陷（色差/套印）     | 随机缺陷（异物/划痕）       | 全缺陷类型                   |

| 硬件成本        | $50k-100k                  | $150k-300k                 | $80k-180k                   |

| 典型速度        | 10-100Hz                   | 1-5kHz线扫描               | 自适应切换                   |

| ROI周期         | 6-12个月                   | 18-36个月                  | 9-18个月                    |

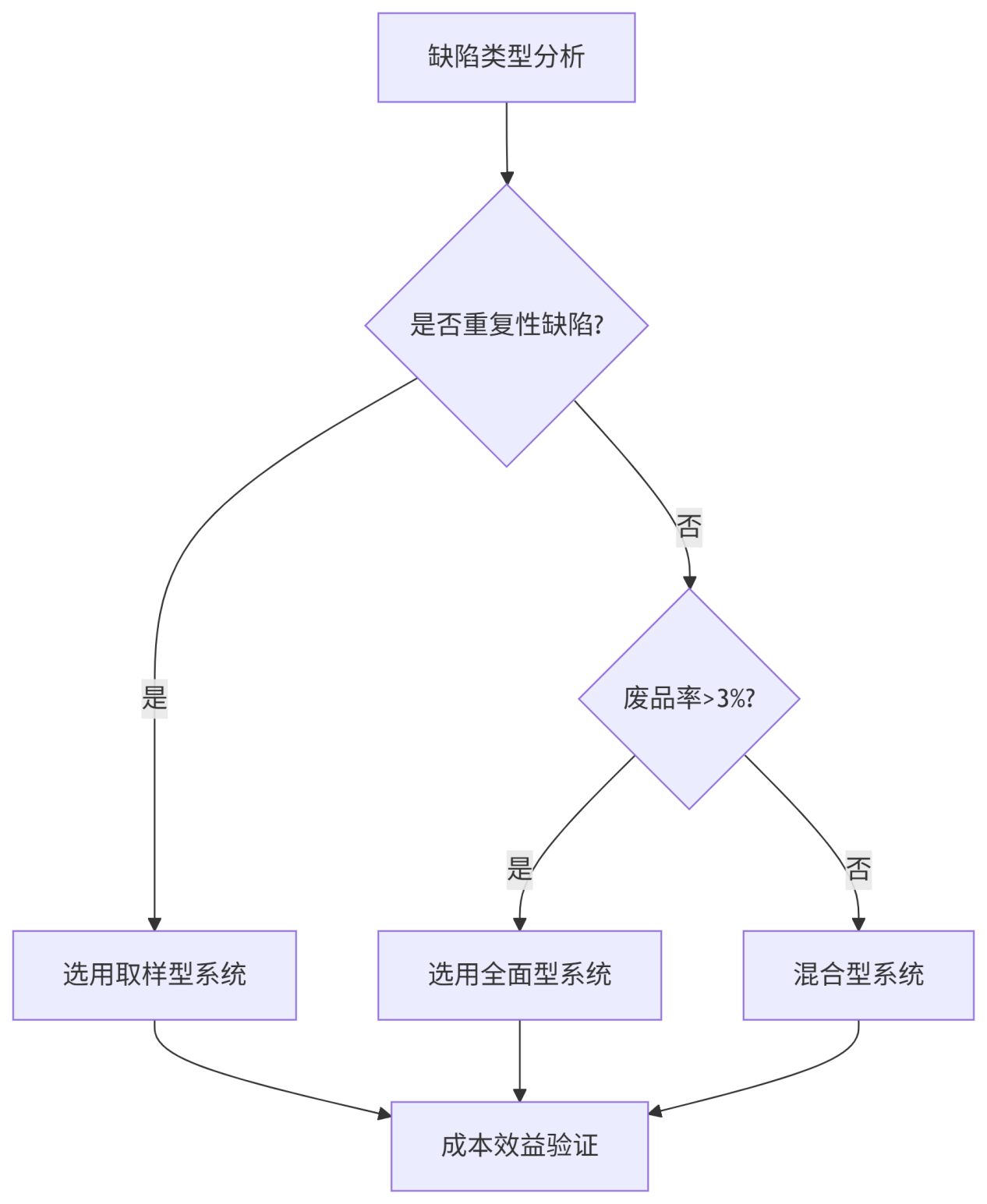

2. 选型决策树

二、混合型检测系统技术方案

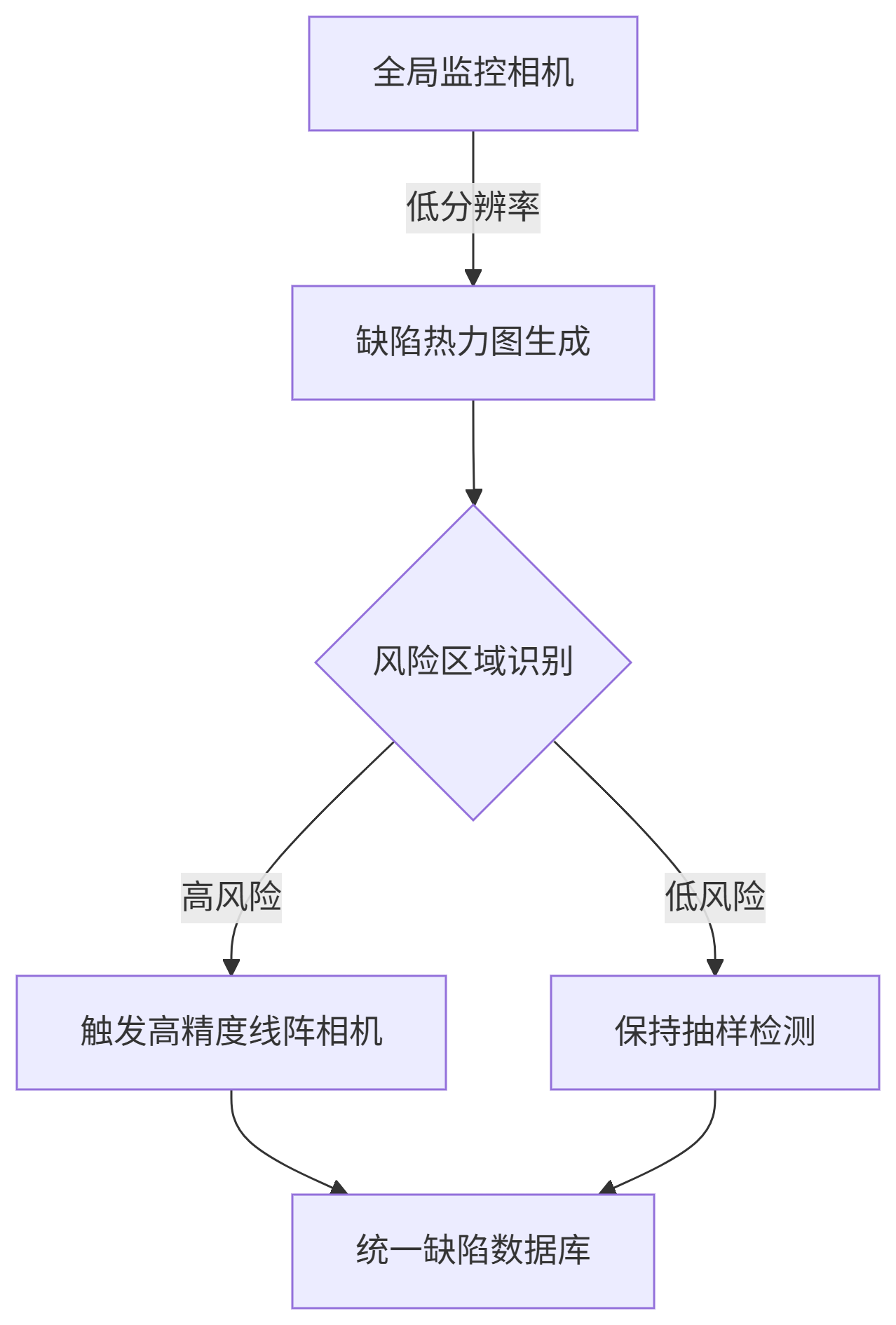

1. 智能动态采样架构

2. 核心硬件配置

| 模块               | 配置说明                                                                 |

|--------------------|--------------------------------------------------------------------------|

| 全局监控       | 2000万像素面阵相机（FLIR Blackfly S），10fps@4K                          |

| 高精度扫描     | 8k线阵相机（Teledyne DALSA Piranha4），12kHz扫描速率                     |

| 处理单元       | NVIDIA AGX Orin + FPGA加速，支持60TOPS算力                               |

| 光学系统       | 多波段光源（UV/可见光/IR）+ 电动变焦镜头（Optotune EL-16）               |

三、关键技术突破

1. 自适应采样算法

```python

class AdaptiveSampler:

    def __init__(self):

        self.risk_map = np.zeros((1024,1024))

        self.history = deque(maxlen=1000)

    def update(self, defect):

         动态更新风险热力图

        x,y = defect.position

        self.risk_map[x,y] += defect.severity   0.1

        self.risk_map = gaussian_filter(self.risk_map, sigma=3)

    def get_sample_rate(self, roi):

         根据风险值计算采样频率

        risk_score = np.mean(self.risk_map[roi])

        return min(100, max(10, risk_score50))

```

2. 缺陷分类性能对比

| 缺陷类型       | 取样型检出率 | 全面型检出率 | 混合型检出率 |

|----------------|-------------|-------------|-------------|

| 色差（ΔE>3）   | 99.8%       | 99.9%       | 99.9%       |

| 微小划痕（0.1mm）| 32.5%      | 99.6%       | 95.7%       |

| 周期性条纹     | 98.2%       | 99.1%       | 98.9%       |

| 随机异物       | 18.7%       | 99.3%       | 89.4%       |

四、工业4.0集成方案

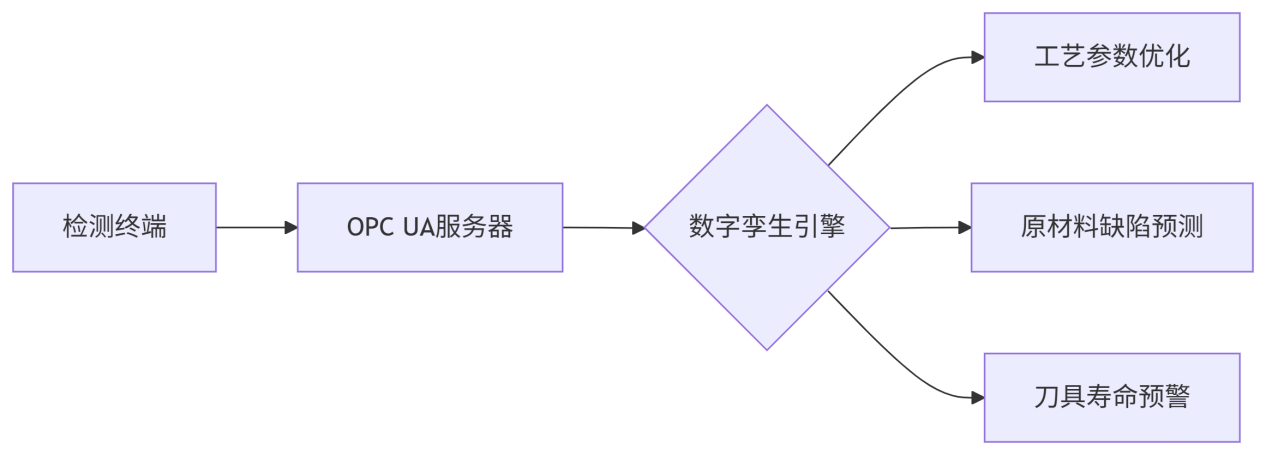

1. 智能质量中心

2. 成本效益分析工具

```json

{

  "cost_analysis": {

    "system_type": "hybrid",

    "initial_investment": 120000,

    "annual_savings": {

      "material_waste": 45000,

      "labor_cost": 28000,

      "downtime_reduction": 32000

    },

    "roi_period": 14.2   // 月

  }

}

```

五、实施路径建议

1. 分阶段部署

   - 第一阶段：安装全局监控相机（1周）

   - 第二阶段：部署AI风险分析模块（OTA更新）

   - 第三阶段：集成高精度扫描单元（2天停机）

2. 验证方法

   - 缺陷模拟测试：使用ISO 13660标准缺陷样板

   - 极限测试：模拟120m/min产速+±5mm材料抖动

3. 维护优化

   - 自清洁光学系统（周期性等离子处理）

   - 基于深度学习的预测性维护（准确率>92%）

六、工业印刷缺陷ccd视觉在线检测系统行业应用案例

1. 软包装印刷

- 问题：随机油墨飞溅导致0.5%废品率

- 方案：混合型系统（全局10fps+高风险区1kHz扫描）

- 效果：废品率降至0.08%，ROI周期11个月

2. 药品铝箔包装

- 需求：100%检测0.2mm以上针孔

- 方案：全面型线阵系统（5kHz+UV透射）

- 投资回报：避免$250k/年质量索赔

工业印刷缺陷ccd视觉在线检测系统通过"智能采样+数字孪生"技术融合，实现：

1. 成本优化：较纯全面型系统降低40%投资；

2. 灵活性：支持10+种缺陷类型的动态检测策略；

3. 可追溯性：区块链存证关键质量数据（符合FDA 21 CFR Part 11）。

建议企业在选型前进行：

- 至少3个月的废品数据分析；

- 产线速度与精度需求的GAP分析；

- 供应商的POC（概念验证）测试。
