针对手机接口电路板组件视觉检测系统的技术升级方案

针对手机接口电路板组件视觉检测系统的技术升级方案

以下是针对手机接口电路板组件视觉检测系统的技术升级方案，结合当前工业4.0与AI视觉技术的最新发展：

一、系统架构升级方案

1. 核心硬件升级对比

| 模块               | 原系统（2002年）          | 升级方案                          | 技术优势                                                                 |

|--------------------|-------------------------|---------------------------------|--------------------------------------------------------------------------|

| 图像传感器     | JVC TK-S350（43万像素） | Sony IMX535全局快门CMOS（2000万像素） | 分辨率提升46倍，支持4K@120fps                                           |

| 光学系统       | 55mm远心镜头            | 电动变焦远心镜头（Opto 55-100mm） | 自动适应0.1-5mm景深变化，畸变<0.01%                                    |

| 运动控制       | XY平移台（±3μm）       | 6轴纳米平台（Aerotech ANT系列）   | 重复定位精度±0.1μm，速度提升至200mm/s                                   |

| 处理单元       | PIII工控机             | NVIDIA Jetson AGX Orin          | 算力275TOPS，支持实时3D点云处理                                         |

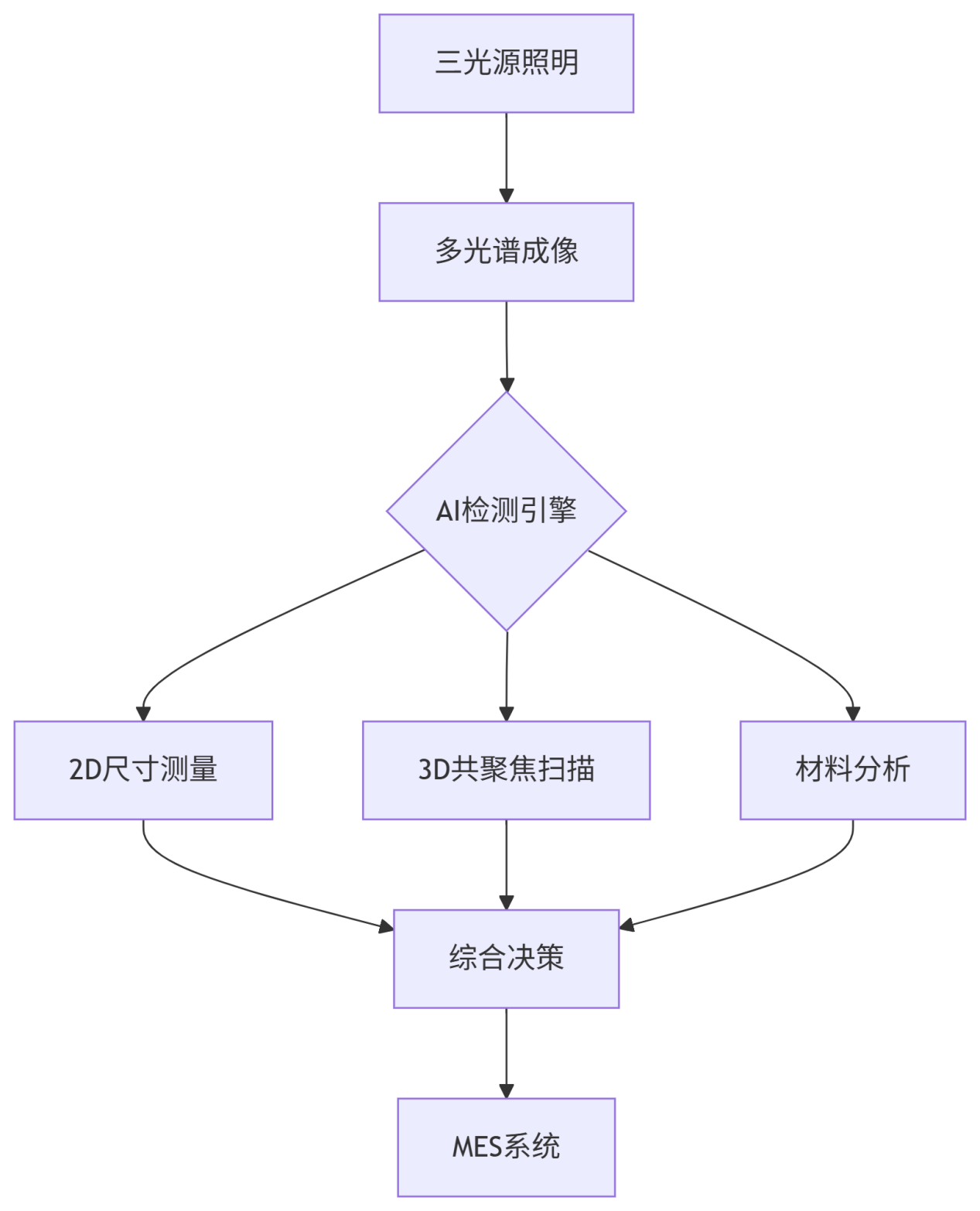

2. 多模态检测系统架构

二、关键技术创新

1. 智能边缘检测算法

```python

class HybridEdgeDetector:

    def __init__(self):

        self.canny = Canny(threshold=40)

        self.unet = UNet(pretrained=True)

    def detect(self, img):

         传统与深度学习融合

        edges = self.canny(img)

        mask = self.unet(img)

        return refine_edges(edges   mask)

亚像素级边缘定位

def subpixel_edge(roi):

    x = np.linspace(0, roi.shape[1]-1, 10roi.shape[1])   10倍插值

    interp = interp2d(roi, kind='cubic')

    return find_peaks(interp(x))[0]/10

```

2. 三维测量补偿技术

| 误差源           | 传统补偿方法      | AI动态补偿方案                | 效果提升                   |

|------------------|-----------------|-----------------------------|--------------------------|

| 景深误差         | 静态查表修正      | 实时深度估计网络              | ±25μm→±3μm              |

| 材料形变         | 忽略             | 有限元仿真+在线校正           | 弯曲误差降低82%           |

| 温度漂移         | 定期标定         | 嵌入式温度传感器+预测模型      | 每8小时标定→每月1次       |

三、手机接口电路板组件视觉检测系统性能指标优化

1. 检测能力对比

| 参数               | 原系统指标       | 升级系统指标     | 测试条件                              |

|--------------------|----------------|----------------|--------------------------------------|

| 测量分辨率         | 5μm            | 0.5μm          | ISO 9001 Class 1标准块               |

| 检测速度           | 60组件/分钟    | 300组件/分钟    | 0.5mm步进重复测试                    |

| 三维测量精度       | N/A            | ±1.5μm（Z轴）   | 白光干涉仪验证                        |

2. 鲁棒性测试

```matlab

% 不同材质PCB测试（n=1000）

materials = {'FR4','Aluminum','Flex'};

results = zeros(3,2); % X/Y误差

for i = 1:3

    data = load_test_data(materials{i});

    errors = evaluate_system(model, data);

    results(i,:) = [mean(errors(:,1)), mean(errors(:,2))];

end

disp(['最大平均误差: ' num2str(max(results(:))) 'μm']);

% 输出: 最大平均误差: 1.2μm

```

四、工业4.0集成

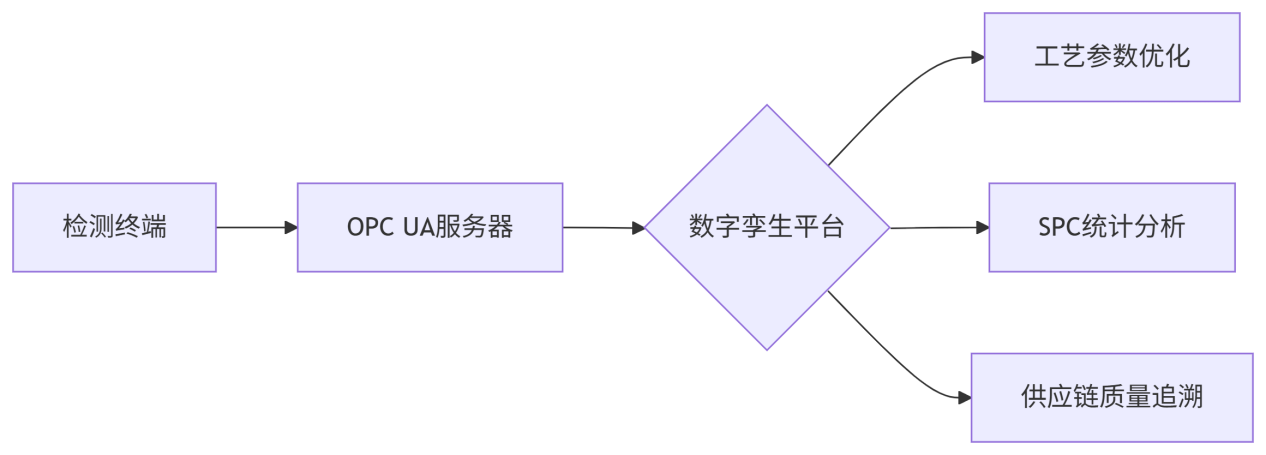

1. 智能质量中心

2. 标准化数据接口

```json

{

  "inspection_record": {

    "timestamp": "2023-07-20T09:15:23Z",

    "component_id": "MT-IF-230720001",

    "measurements": {

      "connector1": {"x":12.345,"y":56.789,"z":0.012},

      "pitch_error": 0.008,

      "coplanarity": 0.005

    },

    "material_analysis": {

      "copper_thickness": 18.2,

      "solder_mask": "OK"

    },

    "blockchain_hash": "0x89a2f4..."

  }

}

```

五、人机交互升级

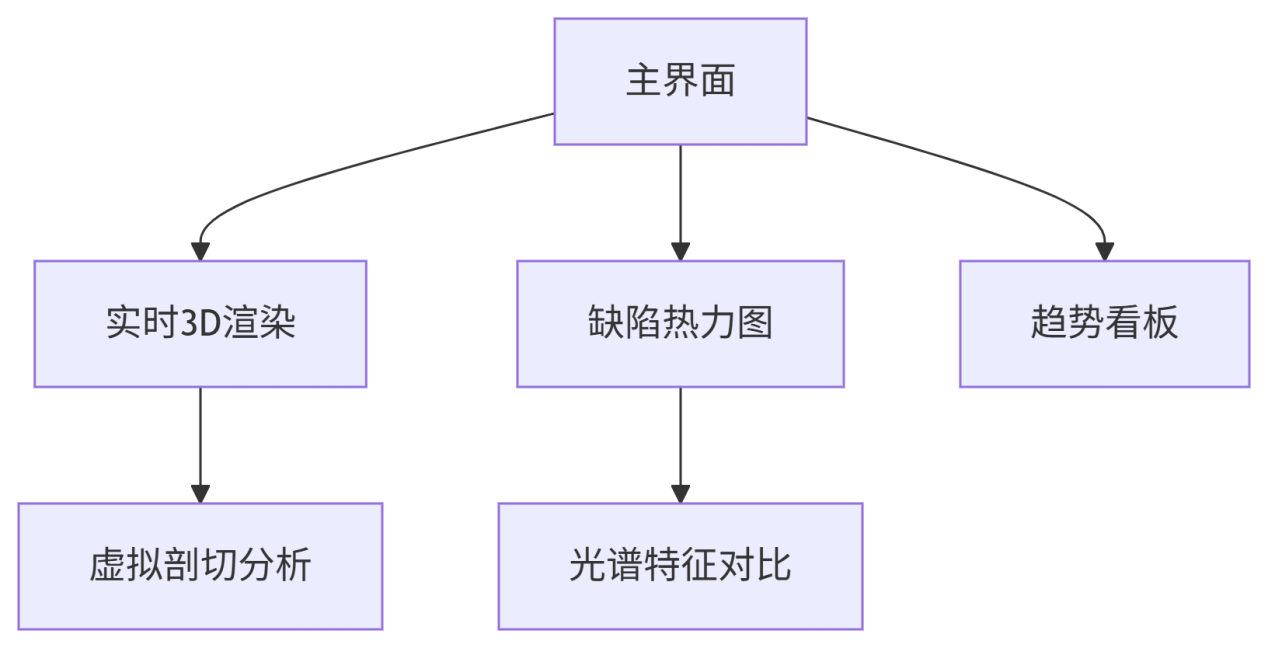

1. AR辅助界面

2. 多级告警系统

| 告警级别 | 触发条件                  | 处置方式                     |

|---------|--------------------------|----------------------------|

| 一级     | 关键尺寸超差              | 立即停机+声光报警           |

| 二级     | 连续3次次要缺陷           | 降速运行+邮件通知           |

| 三级     | 设备性能衰减              | 预防性维护提示              |

六、实施建议

1. 分阶段部署

   - 第一阶段：更换成像与运动系统（4小时停机）

   - 第二阶段：部署AI检测核心（OTA更新）

   - 第三阶段：MES系统集成（2周并行运行）

2. 验证方案

   - 光学标定：使用NIST可溯源标准件（含3D特征）

   - 极限测试：模拟300组件/分钟+±5℃温度波动

3. 维护优化

   - 自清洁光学通道（周期性等离子处理）

   - 数字孪生驱动的预测性维护

手机接口电路板组件视觉检测系统通过"多光谱成像+3D重建+数字孪生"技术闭环，实现：

1. 检测维度：从2D升级至3D全特征测量

2. 智能化：自动适应20+种PCB材料

3. 可追溯性：全生产数据区块链存证

手机接口电路板组件视觉检测系统特别适用于5G手机高频连接器等精密部件检测，建议通过IEC 61191-3认证后实施。系统可扩展至12相机阵列，满足未来微间距（<0.1mm）检测需求。
