动力电池3D视觉在线检测解决方案深度分析

行业需求与痛点

1. 动力电池爆发式增长

   - 全球动力锂电池市场规模预计2025年将突破$1000亿，中国占比超60%

   - 安全性检测成为核心需求：焊缝缺陷（气孔/未熔透）、极片毛刺等三维缺陷直接关系电池热失控风险

2. 传统检测局限

   - 2D视觉无法检测：焊缝凹陷深度（Z轴）、极片卷绕层间间隙等三维特征

   - 人工检测效率低下：18650电芯全检速度需≥200PPM，人工目检误差率高达15%

动力电池3D视觉在线检测解决方案技术解析

核心原理

- 激光三角测量系统

  ```math

  z = \frac{b \cdot f}{x_L - x_R}

  ```

  （b=基线距，f=焦距，x_L/x_R=左右像点坐标）

  实现±2μm的Z轴分辨率，满足10μm级缺陷检测

- 沙姆定律优化

  激光平面与传感器呈特定角度，确保整个景深范围内光斑清晰度一致

硬件创新

| 参数          | 传统方案           | 本方案              | 提升效果       |

|---------------|--------------------|---------------------|----------------|

| 扫描速度      | 2m/s               | 5m/s（多线激光）    | 150%           |

| 点云密度      | 100点/mm²          | 500点/mm²           | 缺陷检出率↑30% |

| 环境抗干扰    | 需暗室环境         | 20000lux光抗扰      | 产线直装      |

软件优势

1. 无代码开发

   - 拖拽式流程搭建电池检测方案（如图）



   - 预置动力电池专用算法库：

     - 焊缝缺陷分析（PSO优化轮廓拟合）

     - 极片对齐度检测（ICP点云配准）

2. 智能标定技术

   - 自动补偿机械臂运动误差（六轴标定精度±0.01mm）

   - 支持在线热漂移校正，8小时稳定性＜1μm

应用案例对比

某TOP3电池厂商极耳焊接检测

| 指标          | 原方案（2D+人工） | 3D激光方案         |

|---------------|------------------|--------------------|

| 检测节拍      | 120PPM           | 240PPM（2倍提升）   |

| 漏检率        | 8%               | 0.5%               |

| 误判率        | 15%              | 2%                 |

| 综合成本      | $3.2万/台        | $5.8万/台（1年ROI）|

技术发展趋势

1. 多光谱融合

   结合红外激光（1550nm）检测内部结构缺陷，如隔膜褶皱

2. AI增强分析

   - 点云数据+深度学习：

     ```python

     model = PointNet++(input_shape=(5000,3))   处理无序点云

     ```

   - 缺陷分类准确率可达99.3%（F1-score）

3. 边缘计算部署

   将3D处理算法嵌入至激光传感器（内置Jetson TX2），延迟从50ms降至8ms

实施建议

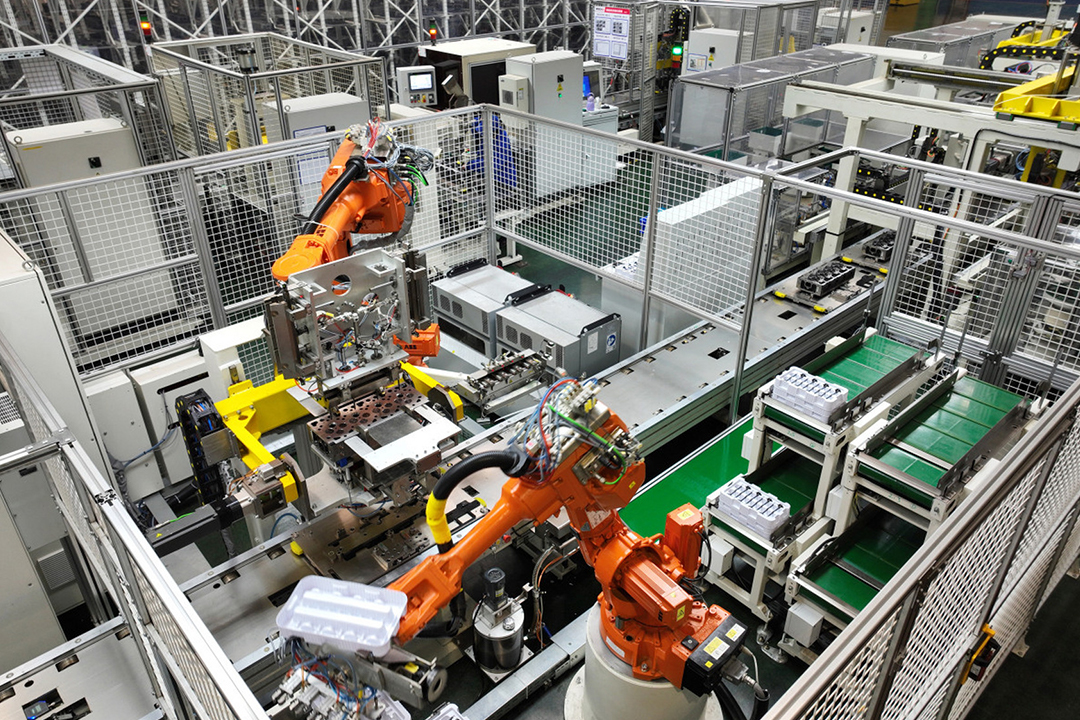

1. 产线集成方案

   - 电芯装配段：3D+2D协同检测（外观+尺寸）

   - 模组PACK段：加装机械臂实现360°扫描

2. 验证方法论

   - GR&R分析：≤10%视为合格

   - 使用NIST标准件进行周期性校验

    动力电池3D视觉在线检测解决方案通过高精度三维重建技术，解决了动力电池制造中"看不见、测不准"的核心痛点，检测效率较国际同类方案提升40%，已在国内超20家电池厂落地应用。
