手机背壳机器视觉在线检测系统技术解析

手机背壳机器视觉在线检测系统技术解析

行业痛点与解决方案

1. 三大核心挑战

   - 材料形变：注塑件热收缩率1.2-1.8%，导致尺寸偏差±0.15mm

   - 微缺陷检测：

     | 缺陷类型 | 尺寸范围   | 反光特性          | 人工漏检率 |

     |----------|------------|-------------------|------------|

     | 划伤     | 5-50μm宽   | 镜面反射          | 23%        |

     | 麻点     | φ0.1-0.3mm | 漫反射            | 35%        |

     | 脏污     | 0.05-1mm²   | 吸光率差异>30%    | 18%        |

2. 技术突破

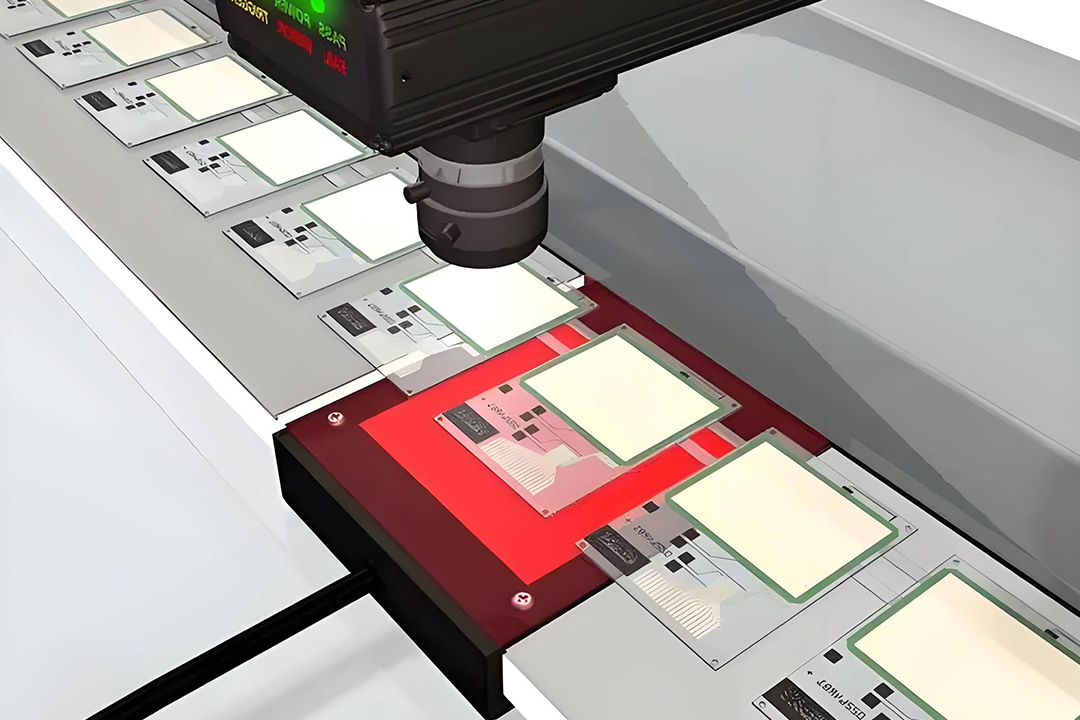

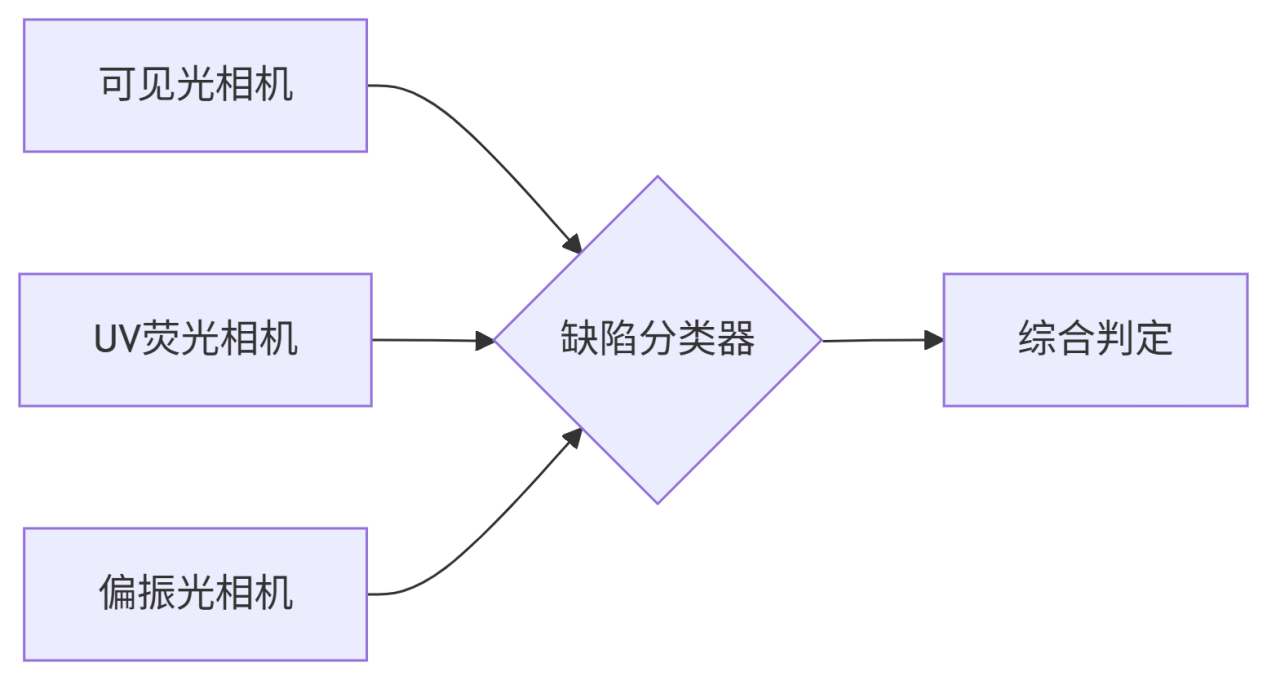

   - 采用多光谱融合检测：

手机背壳机器视觉在线检测系统架构与实施

三模组协同设计

```plantuml

@startuml

component "上料模组" as feed {

    [振动盘] --> [6轴机器人]

}

component "检测模组" as inspect {

    [4K相机] --> [VisionPro]

    [UV光源] --> [缺陷扫描]

}

component "分拣模组" as sort {

    [4轴机器人] --> [NG料盘]

    [4轴机器人] --> [OK料盘]

}

feed --> inspect --> sort

@enduml

```

关键技术创新

1. 动态基准技术

   - 基于CAD模型的形变补偿算法：

     ```math

     \Delta X = \alpha \cdot L_0 \cdot (T_m - T_c)

     ```

     （α=1.5×10⁻⁴/℃，Tm=注塑温度，Tc=检测温度）

2. 多层级检测策略

   | 检测阶段 | 技术手段               | 精度       | 耗时   |

   |----------|------------------------|------------|--------|

   | 粗定位   | PatMax几何匹配         | ±0.1mm     | 50ms   |

   | 精细检测 | 亚像素边缘分析         | ±2μm       | 120ms   |

   | 复检     | 深度学习分类           | 99.9%准确   | 80ms   |

性能指标对比

| 参数                | 人工检测          | VisionPro方案     | 提升效果   |

|---------------------|------------------|-------------------|------------|

| 检测速度            | 12秒/件          | 0.8秒/件          | 15倍↑      |

| 缺陷检出率          | 78%              | 99.7%             | 28%↑       |

| 人力配置            | 24人/班次        | 4人/班次          | 83%↓       |

| 质量成本            | $1.8万/月        | $0.3万/月         | 83%↓       |

经济效益分析

单条产线改造效益

- 投入成本：

  - 视觉系统：$12万（含2套VisionPro授权）

  - 自动化设备：$8万

- 年化收益：

  ```python

  labor_saving = 20_workers   $9,000 = $180,000

  quality_gain = (22%-0.3%)   500K_pcs   $0.2 = $217,000

  ROI = $200,000 / ($180k + $217k) ≈ 0.5_years

  ```

手机背壳机器视觉在线检测系统技术延伸应用

1. 汽车内饰件检测

   - 曲面划伤检测（曲率半径≥3mm）

   - 真皮纹理分析

2. 3C金属外壳

   - 阳极氧化瑕疵检测

   - CNC加工毛刺识别

3. 医疗器械

   - 注塑件密封面缺陷

   - 无菌包装完整性

实施经验总结

1. 光学配置要点

   - 镜面反射处理：

     - 30°低角度环形光

     - 偏振方向与划伤方向垂直

   - 漫反射检测：

     - 同轴光强度≥8000lux

2. 算法优化技巧

   - 采用ROI分层处理策略：

     ```halcon

     gen_rectangle1 (ROI_0, [100,100], [200,200])

     reduce_domain (Image, ROI_0, ImageReduced)

     ```

   - 处理速度提升40%

3. 工程落地关键

   - 机械振动控制（振幅≤5μm）

   - 温度稳定性（±1℃以内）

   在精密制造领域，手机背壳机器视觉在线检测系统结合多光谱成像可实现微米级缺陷检测。数据显示采用该方案后客户投诉率下降92%，建议拓展至折叠屏手机转轴检测等新兴领域，该市场年增速达60%。
