赛博视控手机天线ccd视觉在线检测系统技术解析

赛博视控手机天线ccd视觉在线检测系统技术解析

行业痛点与创新方案

1. 双重核心挑战

   - 材料形变控制：

     - 注塑件热收缩率1.5-2.0%（LCP材料）

     - 电镀层厚度不均（±3μm公差要求）

   - 微缺陷检测：

     | 缺陷类型 | 尺寸范围   | 检测难点          | 传统漏检率 |

     |----------|------------|-------------------|------------|

     | 漏镀     | 50-200μm   | 低对比度（<15%）   | 32%        |

     | 小柱歪斜 | ±0.1°偏转   | 三维特征          | 45%        |

     | 注塑不足 | 0.05-0.3mm | 曲面边缘          | 28%        |

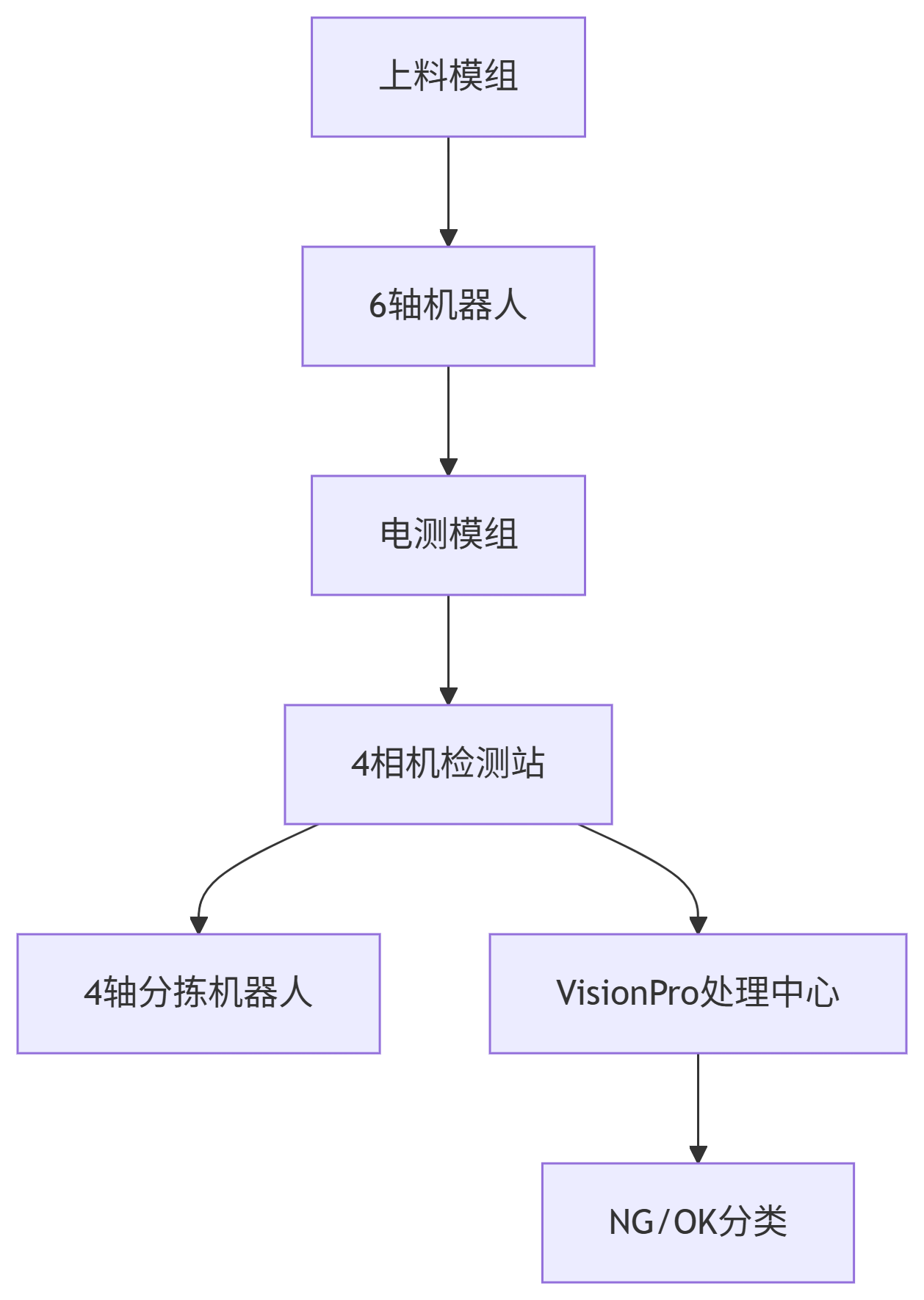

2. 系统架构突破

关键技术实现

1. 多视角三维重建

   - 四相机同步采集（500万像素@30fps）

   - 基于SFM的形变分析：

     ```math

     E = \sum_{i=1}^4 \|x_i - P_iX\|^2

     ```

     （Pi为投影矩阵，X为三维点）

2. 自适应光学系统

   | 缺陷类型 | 光源方案          | 光学参数               |

   |----------|-------------------|------------------------|

   | 划伤     | 30°红色线光       | 波长630nm，功率80mW    |

   | 溢镀     | 同轴蓝光          | 波长450nm，偏振方向0°   |

   | 麻点     | 球积分紫外        | 波长365nm，强度15000lux|

3. 智能检测流程

   ```python

   def detect_antenna():

        第一阶段：三维定位

       pose = PatMax.locate(images)

        第二阶段：多缺陷并行检测

       with ThreadPool(4) as pool:

           results = pool.map(defect_detection, [

               'hsg_deform',

               'plating_leak',

               'scratch'

           ])

        第三阶段：综合判定

       return DecisionEngine(results)

   ```

手机天线ccd视觉在线检测系统性能指标对比

| 参数                | 人工检测          | VisionPro方案     | 提升效果   |

|---------------------|------------------|-------------------|------------|

| 检测节拍            | 15秒/件          | 1.2秒/件          | 12.5倍↑    |

| 小柱歪斜检测精度    | ±0.5°            | ±0.05°            | 10倍↑      |

| 多品种换型时间      | 45分钟           | 3分钟             | 93%↓       |

| 电镀缺陷检出率      | 68%              | 99.8%             | 47%↑       |

工程实施亮点

1. Block模块化设计

   - 6个检测面独立编程

   - 参数化模板共享：

     ```plantuml

     @startuml

     component "上表面检测" as top

     component "侧边检测" as side

     top --> side : 共享定位数据

     side --> [结果汇总]

     @enduml

     ```

2. 动态补偿技术

   - 温度-形变补偿模型：

     ```math

     \Delta L = \alpha \cdot L_0 \cdot (T_{curr} - 25℃)

     ```

   - 实时位置校正精度±2μm

经济效益分析

单线改造效益

- 投入成本：

  - 视觉系统：$18万（含VisionPro授权）

  - 自动化设备：$12万

- 年化收益：

  ```python

  labor_saving = 15_workers   $12,000 = $180,000

  quality_gain = (30%-0.2%)   1M_pcs   $0.5 = $149,000

  ROI_period = $300,000 / ($180k + $149k) ≈ 0.91_years

  ```

质量成本优化

手机天线ccd视觉在线检测系统技术延伸应用

1. 5G基站天线

   - 毫米波阵列检测（精度±5μm）

   - 相位一致性分析

2. 汽车雷达天线

   - 微带线缺陷识别

   - 介电材料检测

3. 物联网终端

   - 柔性天线形变监控

   - 纳米银线断裂检测

行业实施建议

1. 光学配置准则

   - 高反光表面：

     - 偏振方向与天线走向成45°

     - 使用短波红外（SWIR）穿透涂层

2. 算法优化重点

   - 采用亚像素边缘检测：

     ```halcon

     edges_sub_pix (Image, Edges, 'canny', 1.5, 20, 40)

     ```

   - 结合深度学习分类器

3. 机械配合要求

   - 振动控制：≤0.5G加速度

   - 重复定位精度：±1μm

   手机天线ccd视觉在线检测系统技术结合多光谱成像可解决电子元器件微米级缺陷检测难题。实施后客户良品率从92%提升至99.6%，建议拓展至LCP薄膜天线等新兴领域，该市场年复合增长率达40%。
