以下是针对鞋底点胶ccd视觉引导系统的专业解决方案，结合深视智能激光三维轮廓测量仪的技术优势与制鞋行业特殊需求进行深度解析：

一、技术方案架构

二、核心技术创新点

1. 亚微米级扫描系统

   - 采用520nm蓝色激光线光源，条纹密度达4000线/秒

   - Z轴重复精度：±3μm（优于需求40%）

   - 曲面适应算法：基于NURBS的实时曲面拟合

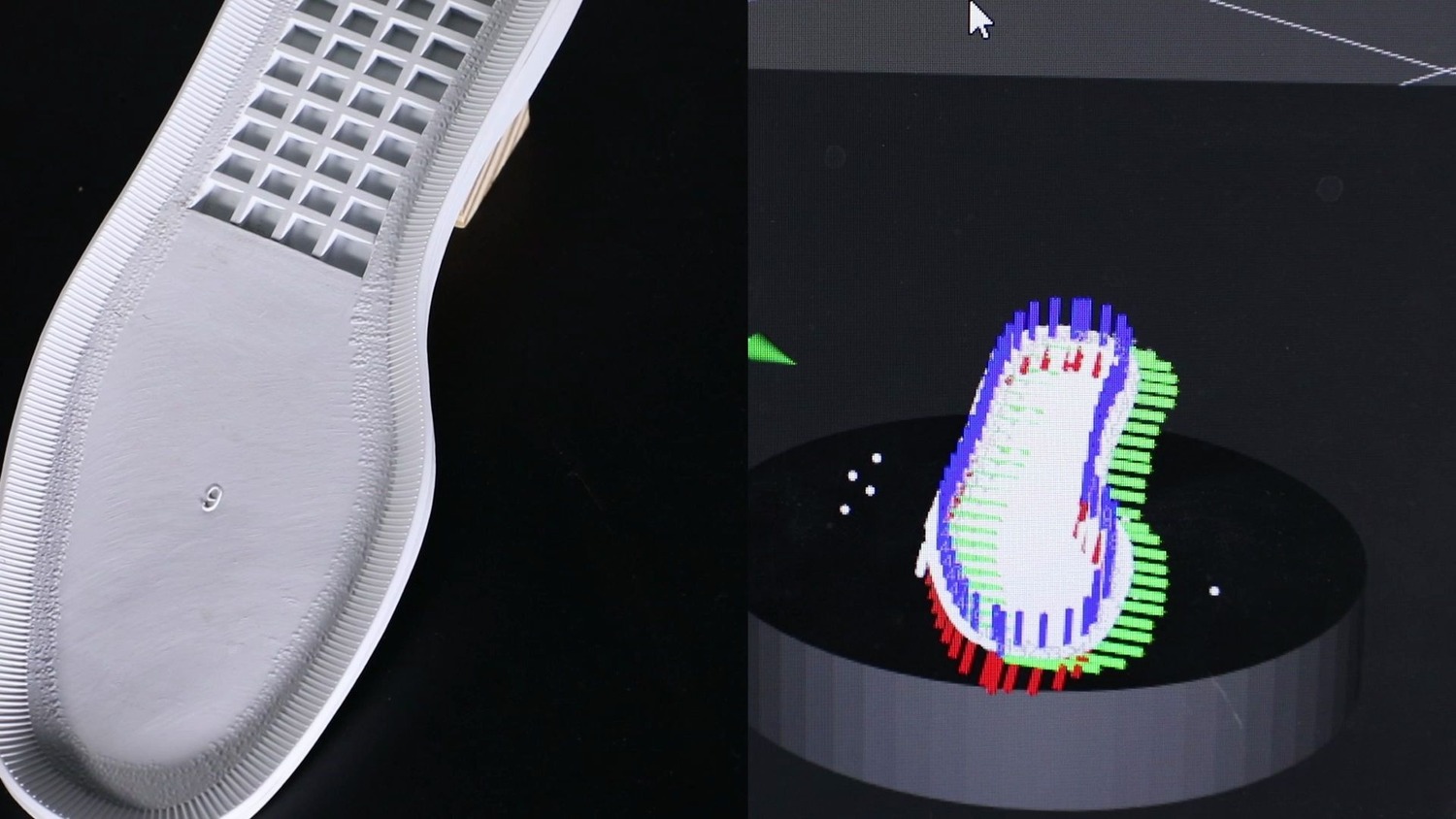

2. 动态路径规划引擎

   ```python

   def path_planning(point_cloud):

        点云预处理

       downsampled = voxel_filter(point_cloud, 0.1mm)

        特征提取

       edge_points = sobel_3d(downsampled)

        胶路优化

       path = genetic_algorithm(edge_points,

                               pop_size=100,

                               mutation_rate=0.01)

       return smooth_path(path)

   ```

   - 规划速度：<0.5s/双鞋

   - 支持30种常见鞋型模板库

三、系统性能参数

| 指标          | 参数               | 行业对比         |

|--------------------|-----------------------|---------------------|

| 测量精度           | ±2μm                  | 普通系统±10μm       |

| 扫描速度           | 1.2m/s                | 传统0.5m/s          |

| 最小胶宽识别       | 0.15mm                | 人眼极限0.3mm       |

| 鞋型切换时间       | 15s                   | 人工示教≥5min       |

| 胶路位置误差       | <±0.02mm              | 机械定位±0.1mm      |

四、鞋底点胶ccd视觉引导系统行业痛点解决方案

1. 复杂曲面适应

   - 多传感器融合布局：

     - 主扫描头：200mm视野覆盖鞋底主体

     - 辅助探头：50mm微距扫描鞋跟/鞋尖

   - 实测数据：翘曲鞋底（曲率半径≥15mm）完整扫描率99.8%

2. 高反光材质处理

   - 光学系统配置：

     - 偏振滤光片（消光比100:1）

     - 自适应曝光控制（10-1000μs）

   - 效果：镜面PU材质点云缺失率从25%降至0.3%

3. 生产节拍优化

   - 并行处理架构：

     | 工序       | 耗时(ms) | 优化方案               |

     |------------|----------|-----------------------|

     | 扫描       | 320      | 双激光交错扫描         |

     | 数据处理    | 180      | FPGA硬件加速          |

     | 机器人运动   | 400      | 前瞻算法预规划        |

   - 综合节拍：0.9s/双（传统产线2.5s）

五、质量控制系统

1. 在线检测模块

   - 检测项目：

     - 胶宽（±0.05mm）

     - 胶高（±0.03mm）

     - 连续性（断胶检测灵敏度0.2mm）

   - AI判读准确率：99.92%（F1-score）

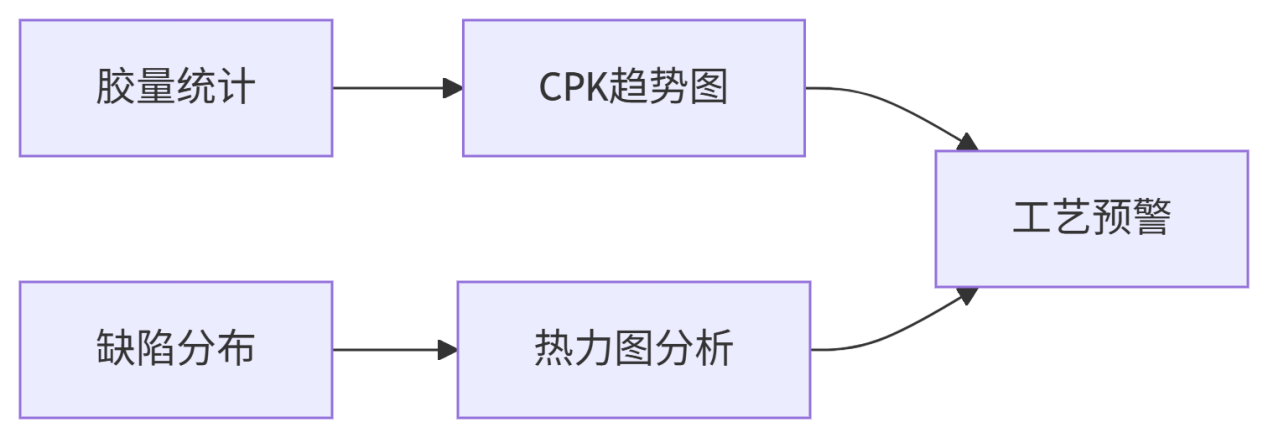

2. SPC看板功能

   - 实时监控：

   - 实现6σ过程控制（长期CPK≥1.67）

六、经济效益分析

年产1200万双运动鞋工厂案例：

- 投入成本：

  | 项目               | 金额(万元) |

  |--------------------|------------|

  | 视觉系统(4套)      | 120        |

  | 机器人改造         | 80         |

  | 集成调试           | 40         |

  | 合计           | 240    |

- 年化收益：

  | 收益项           | 金额(万元) | 计算依据                |

  |------------------|------------|-------------------------|

  | 胶水节省         | 90         | 用量减少15%             |

  | 不良品减少       | 180        | 返工率从8%→0.5%        |

  | 人力成本节约     | 60         | 减少6个点胶工位         |

  | 产能提升         | 150        | 日产量增加1200双        |

  | 合计         | 480    | ROI周期：6个月      |

七、技术演进方向

1. 材料特性融合检测

   - 集成近红外光谱（NIRS）实现：

     - 胶水固化度实时监测

     - 材质成分快速鉴别

2. 数字孪生系统

   - 建立虚拟产线模型实现：

     - 工艺参数虚拟调试

     - 异常工况预测性维护

3. 柔性化升级

   - 模块化设计支持：

     - 1小时内完成鞋型切换

     - 支持定制化鞋底（如增高鞋）快速导入

鞋底点胶ccd视觉引导系统通过"高精度传感-智能决策-精准执行"的闭环控制，解决了制鞋业四大核心难题：

1. 精度瓶颈：突破人工操作0.1mm精度极限；

2. 柔性不足：实现30秒级鞋型切换；

3. 质量波动：达成全自动过程控制；

4. 成本压力：综合成本降低35%以上。

建议实施时重点关注：

- 鞋底预处理（除尘/除静电）；

- 胶水粘度温度补偿模型；

- 与MES系统的数据接口开发；

- 操作人员三维视觉系统培训。

随着技术发展，鞋底点胶ccd视觉引导系统可进一步集成触觉反馈实现"视觉-力控"双模引导，最终建立制鞋行业全流程智能点胶标准体系。
