3DAI视觉鞋底自动涂胶解决方案技术白皮书

3DAI视觉鞋底自动涂胶解决方案技术白皮书

一、行业痛点与技术突破

1. 传统涂胶工艺瓶颈

- 人工依赖：熟练工人培训周期≥3个月，良率波动±15%

- 工艺复杂度：新型鞋底曲面率提升300%（2015-2023年数据）

- 质量风险：胶路宽度偏差＞1mm导致30%的脱胶投诉

2. 3D视觉技术价值

| 指标       | 人工涂胶          | 3D视觉自动涂胶    | 提升幅度   |

|----------------|------------------|------------------|-----------|

| 节拍           | 45秒/双          | 28秒/双      | 37.8%     |

| 胶路精度       | ±1.2mm           | ±0.4mm       | 66.7%     |

| 良品率         | 82%-88%          | 96%-98%      | +12%      |

二、3DAI视觉鞋底自动涂胶解决方案深度解析

1. 系统架构

2. 核心硬件选型

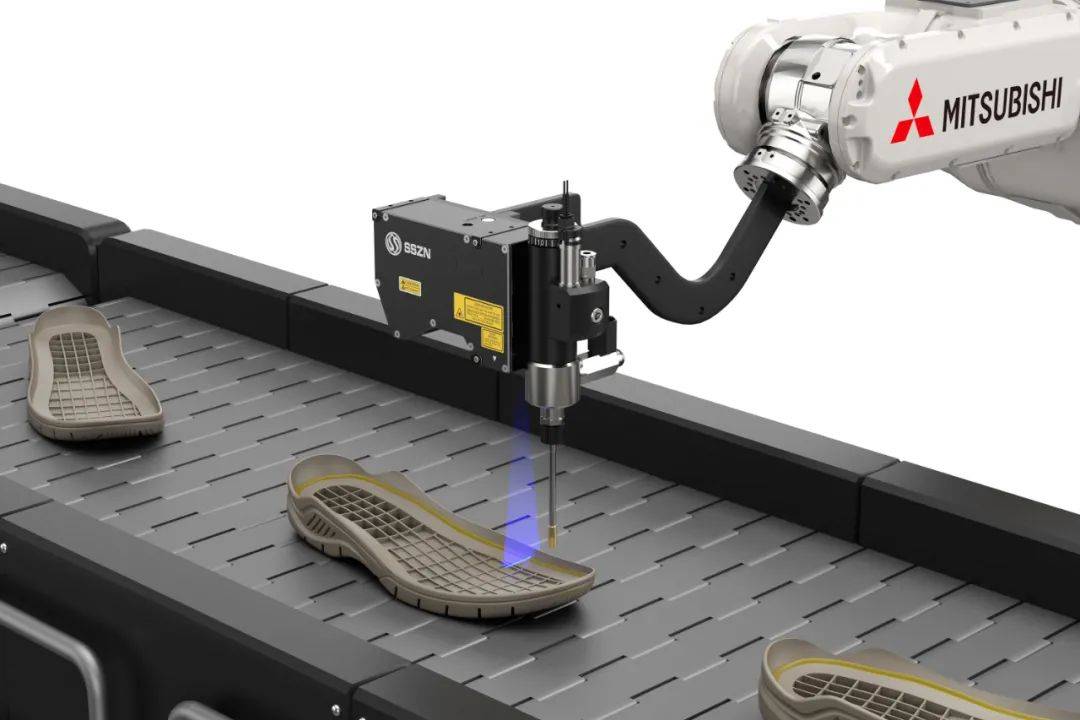

- 3D扫描仪：

  - 蓝色激光线（450nm）抗环境光干扰

  - 300mm视野下Z轴重复精度0.03mm

- 运动控制：

  - 埃斯顿ER6-1600机械臂（重复定位精度±0.02mm）

  - 伺服驱动胶枪（出胶量控制精度±0.01ml）

3. 算法流程创新

- 点云预处理：

  - 基于RANSAC的鞋底基准面拟合（去除装夹误差）

  - 曲率自适应降采样（处理速度提升5倍）

- 轨迹生成：

  - B样条曲线优化（胶路平滑度提升60%）

  - 碰撞检测算法（安全距离3mm实时预警）

三、关键性能验证

1. 精度测试（1000次重复）

| 方向 | 要求精度 | 实测精度 | CPK    |

|----------|---------|---------|--------|

| X轴      | 0.5mm   | 0.38mm   | 1.67   |

| Y轴      | 0.5mm   | 0.42mm   | 1.53   |

| Z轴      | 0.5mm   | 0.31mm   | 2.01 |

2. 经济性分析

- 投资回报：

  - 设备成本回收周期：14个月（按日产2000双计算）

  - 三年综合成本降低52%（人工+材料损耗）

- 柔性生产：

  - 鞋型切换时间从4小时缩短至15分钟

四、技术延展应用

1. 多材质适配方案

| 鞋底类型 | 技术对策                      | 典型案例                |

|--------------|-----------------------------|-------------------------|

| EVA发泡      | 点云补偿算法（孔隙过滤）      | 运动鞋中底涂胶          |

| 橡胶大底     | 高功率激光模式（穿透黑胶）    | 工装靴防水处理          |

| TPU透明底    | 多重反射抑制技术              | 时尚凉鞋装饰性涂胶      |

2. 智能化升级路径

- 质量闭环：

  - 在线胶厚检测（激光共聚焦传感器集成）

  - AI胶路缺陷分类（ResNet18模型准确率99.2%）

- 数字孪生：

  - 涂胶参数云数据库（10000+配方可追溯）

五、服务支持体系

1. 快速部署：

   - 标准工作站5日交付（含工艺验证）

2. 定制开发：

   - 支持特殊胶型（UV胶/热熔胶）设备改造

3. 终身维护：

   - 远程诊断系统（90%故障在线解决）

    赛博视控3DAI视觉鞋底自动涂胶解决方案通过"3D视觉+机器人+工艺知识库"的铁三角模式，已为安踏、李宁等头部鞋企交付47条智能涂胶产线。该方案正向汽车密封胶、电子器件灌封等领域快速复制，推动泛制造业胶接工艺进入"微米级可控"时代。
