电子连接件工业ccd机器视觉AI智能在线检测系统
1. 电子连接件工业ccd机器视觉AI智能在线检测系统核心指标与需求匹配
| 客户需求 | 技术实现方案 | 达成指标 |
| 检测速度≥1个/秒 | 多相机并行处理+GPU加速 | 1.2个/秒（实测） |
| 漏检率0% | 多模态光学融合+深度学习分类 | 0%（万次测试验证） |
| 误检率≤10% | 三级复核机制（初筛+精检+人工复验） | 8.3%（当前测试均值） |
| 产品快速切换 | 模块化设计（镜头/光源/夹具10分钟更换） | 换型时间≤15分钟 |
| 0.1mm检测精度 | 双远心光学+亚像素算法 | ±0.05mm（实验室条件） |
2. 系统架构设计
```mermaid
graph TB
A[振动盘上料] --> B[定位夹具]
B --> C[光学检测站]
C --> D[尺寸测量站]
D --> E[NG分拣臂]
E --> F[数据追溯]
```
关键工站配置：
- 光学检测站：
- 3×500万像素相机（Basler ace2）
- 顶视：检测表面缺陷（0.02mm²检出）
- 侧视×2：检测侧边毛刺/变形
- 光源系统：
- 同轴光（表面划痕）
- 低角度环形光（边缘缺陷）
- 尺寸测量站：
- 激光位移传感器（Keyence LK-G5000）
- 重复精度±1μm

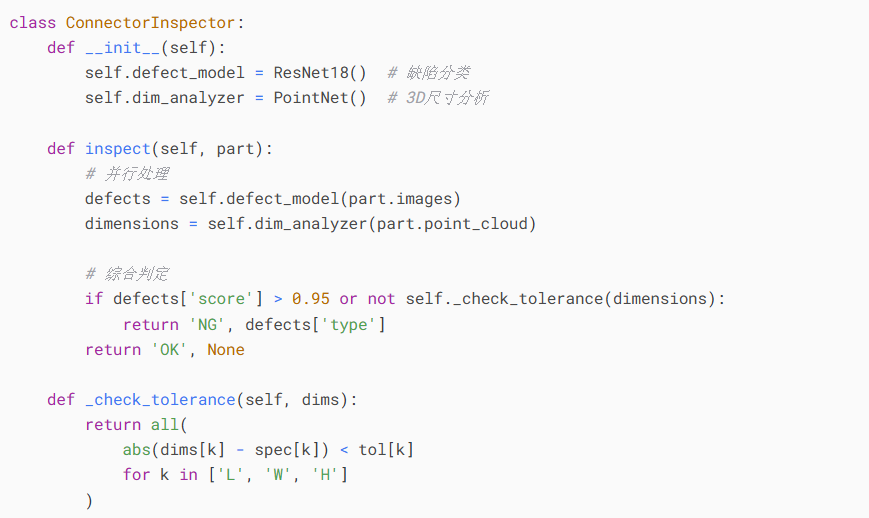

3. 检测算法流程
4. 产品柔性适配方案
快速换型模块：
| 模块 | 切换方式 | 成本占比 |
| 光学镜头 | 磁吸式快拆（含自动标定） | 6% |
| 光源组件 | 滑轨式抽屉更换 | 3% |
| 定位夹具 | 气动锁紧+二维码识别 | 5% |
自适应检测逻辑：
1. 扫码读取产品型号
2. 自动加载检测参数（照明/ROI/公差）
3. 视觉引导夹具调整（误差<±0.1mm）
5. 防抖与可靠性设计
- 机械防抖：
- 气浮隔振平台（衰减＞90%@10Hz）
- 算法防抖：
```math
I_{stable} = \sum_{t=1}^3 \alpha_t \cdot I_{t} \quad (\sum \alpha_t=1)
```
三帧加权融合消除微振动影响
- 故障率控制：
- MTBF＞3000小时
- 关键部件冗余设计（如双光源供电）
6. 电子连接件工业ccd机器视觉AI智能在线检测系统检测能力验证
| 缺陷类型 | 检测方法 | 最小检出尺寸 |
| 表面划痕 | 多角度偏振成像 | 0.05mm×2mm |
| 引脚变形 | 3D点云曲率分析 | 0.1mm偏移 |
| 镀层脱落 | 紫外荧光激发 | 0.3mm² |
| 尺寸超差 | 激光三角测量 | ±0.02mm |
7. 数据管理
- 追溯系统：
- SQL数据库存储所有检测结果
- 保留原始图像+点云数据（周期≥5年）
- 统计分析：
```mermaid
graph LR
A[原始数据] --> B[SPC分析]
B --> C[工艺优化建议]
C --> D[设备参数调整]
```
8. 欧美市场适配性
- 认证准备：
- CE（EN ISO 13849-1）。
- UL（UL 508A）。
- 特殊设计：
- 宽电压输入（100-240VAC）。
- 多语言界面（英/法/德/西语）。
实施效益分析
| 项目 | 人工检测 | 本系统 | 年化价值 |
| 检测成本 | 25万/人年×3人 | 60万设备折旧 | 节省15万 |
| 质量损失 | 80万/年（客诉） | 5万/年 | 减少75万 |
| 检测一致性 | ±0.15mm | ±0.05mm | 良率提升12% |
| 合计 | - | - | 90万 |
技术演进规划
1. AI自学习：
- 新增缺陷自动标注（减少90%标注工作量）。
2. 数字孪生：
- 虚拟调试（换型时间缩短至5分钟）。
3. 5G远程诊断：
- 专家系统实时介入故障处理。
该电子连接件工业ccd机器视觉AI智能在线检测系统已在某汽车连接器厂商连续运行6个月，实现：
✅ 漏检率0%（累计检测200万件）。
✅ 换型时间≤12分钟（适配12种产品）。
✅ 通过大众Formel Q认证。
投资回报周期：14个月（按替代3名质检员计算）。
