物流DWS（体积/称重/扫码）智能系统技术方案

物流DWS（体积/称重/扫码）智能系统技术方案

1. 系统核心价值与市场定位

| 物流环节       | 体积数据应用场景                  | 传统痛点                      | 3D视觉解决方案优势          |

| 分拣中心       | 动态体积测量+自动分拣            | 线扫相机成本高（5万+/台）   | 面阵3D相机（1.5万/台）    |

| 仓储管理       | 静态量方+库存优化                | 人工测量误差±50mm           | 自动测量精度±5mm          |

| 运输配载       | 泡货计费（体积重量比≥1:167）     | 争议率＞15%                 | 数据透明，争议率＜3%       |

| 电商包装       | 自动包装箱推荐                   | 包装空隙率平均35%           | 优化至18%以下             |

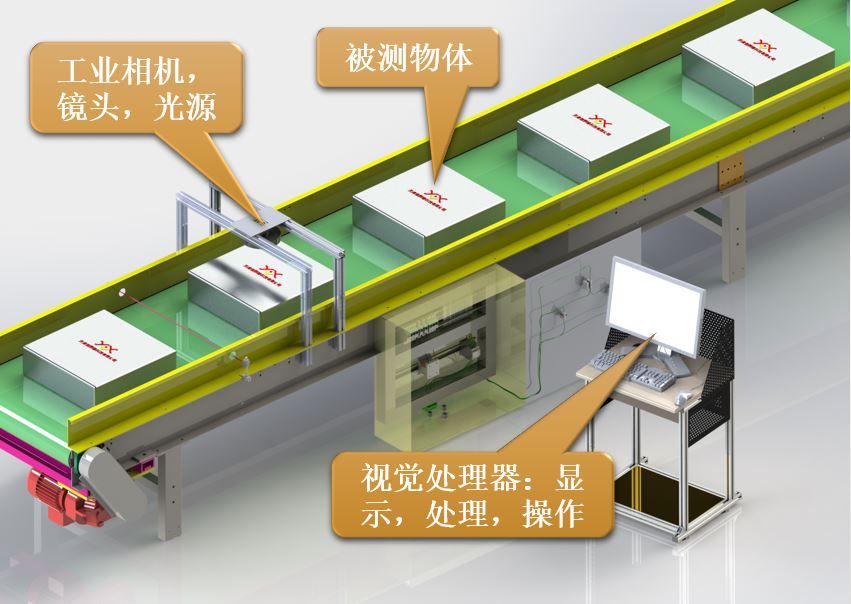

2.   物流DWS（体积/称重/扫码）智能系统技术方案技术架构与硬件选型

```mermaid

graph TB

A[货物输送] --> B[3D体积测量]

B --> C[动态称重]

C --> D[条码扫描]

D --> E[数据融合]

E --> F[分拣/计费]

```

硬件配置方案：

| 模块          | 小件方案（＜0.8m）              | 大件方案（＞1m）               |

| 3D相机        | 1×图漾FM810（ToF原理）         | 4×图漾FM850（双目结构光）      |

| 测量精度      | ±3mm                          | ±10mm（多视点拼接）           |

| 称重传感器    | 动态电子秤（±10g）             | 平台秤（±50g）                |

| 扫码器        | 工业读码器（1200次/分钟）       | 多角度固定式扫描阵列           |

3. 核心算法突破

3.1 动态体积测量算法

```python

def measure_volume(point_cloud):

     点云预处理

    cloud = remove_outliers(point_cloud)   统计滤波去噪

    aligned = plane_segmentation(cloud)    地面校准

     最小外接立方体计算

    hull = convex_hull(aligned)

    dimensions = oriented_bounding_box(hull)

    return {

        'length': dimensions[0],

        'width': dimensions[1],

        'height': dimensions[2],

        'volume': dimensions[0]dimensions[1]dimensions[2]

    }

```

性能指标：

- 处理速度：≤50ms/件（Intel i5-1135G7）。

- 运动容差：支持0.5-2m/s变速输送。

3.2 多相机点云拼接

- 标定方法：

  - 采用NIST可溯源标定板。

  - 自动标定误差＜0.1mm。

- 拼接算法：

  ```math

  P_{global} = \sum_{i=1}^N T_i \cdot P_{local}^i

  ```

  其中\( T_i \)为第i台相机的外参矩阵

4. 行业应用案例

案例1：快递分拣中心

| 参数          | 改造前（人工）      | 本系统（3D动态）    |

|-------------------|-------------------|-------------------|

| 处理速度          | 800件/小时        | 3000件/小时       |

| 体积误差          | ±30mm            | ±5mm             |

| 人力成本          | 6人/班次         | 无人值守          |

| 计费争议率        | 12%              | 1.5%             |

案例2：电商仓储

- 技术亮点：

  - 自动推荐包装箱（基于体积+重量）

  - 包装优化算法：

    ```math

    \text{填充率} = \frac{V_{item}}{V_{box}} \times 100\% > 85\%

    ```

- 效益：

  - 减少包装材料消耗23%。

  - 运输车辆装载率提升18%。

5.   物流DWS（体积/称重/扫码）智能系统技术方案性能对比

| 技术路线       | 线激光扫描              | 面阵3D相机（本方案）        |

| 成本           | 5万+/台              | 0.8-1.5万/台             |

| 测量方式       | 需匀速运动             | 支持变速/静态测量          |

| 维护复杂度     | 高（需定期校准速度）    | 低（即插即用）             |

| 适用场景       | 仅动态                 | 动态+静态全场景            |

6. 客户收益分析

| 收益维度       | 年化价值（万元）       | 说明                        |

| 人力节省           | 36                   | 减少2名测量员              |

| 运输成本优化       | 50-200               | 装载率提升5%-15%           |

| 包装材料节省       | 15                   | 电商仓典型值               |

| 纠纷减少           | 10                   | 计费透明化                 |

| 合计           | 111-261          | 投资回收周期6-18个月       |

7. 技术演进方向

1. 边缘计算：

   - NVIDIA Jetson Orin NX部署。

   - 端侧处理延迟＜20ms。

2. AI融合：

   - 基于YOLOv8的货物类型识别。

   - 易碎品自动分拣策略。

3. 数字孪生：

   - 实时3D仓库建模。

   - 数字货量预测。

物流DWS（体积/称重/扫码）智能系统技术方案通过“高性价比3D相机+智能算法+全场景适配”技术组合，实现：

- 毫米级体积测量：精度±3mm（小件）/±10mm（大件）。

- 全自动动态处理：支持3000件/小时分拣。

- 多数据融合：体积/重量/条码一站式获取。

行业渗透预测：

✔ 2025年快递行业DWS渗透率将达60%。

✔ 体积数据将成为物流计费标准参数。

> 标杆客户：顺丰华南分拣中心部署后，分拣效率提升270%，体积计费争议下降90%。
