铜壳尺寸外观ccd机器视觉AI智能在线检测设备

铜壳尺寸外观ccd机器视觉AI智能在线检测设备

1. 铜壳尺寸外观ccd机器视觉AI智能在线检测设备系统核心升级亮点

| 技术维度       | 第六代系统               | 第七代系统（本设备）         | 提升幅度       |

| 检测速度           | 80发/分钟               | 120发/分钟             | +50%         |

| 缺陷类型覆盖       | 8类                     | 12类（新增水迹/弧形分析） | +50%         |

| 尺寸检测精度       | ±0.05mm                | ±0.02mm（亚像素技术）   | 精度提升2.5X |

| 重量分选误差       | ±0.1g                  | ±0.03g（电磁力补偿）    | 精度提升3X   |

| 系统MTBF           | 500小时                | 1500小时               | 可靠性提升3X |

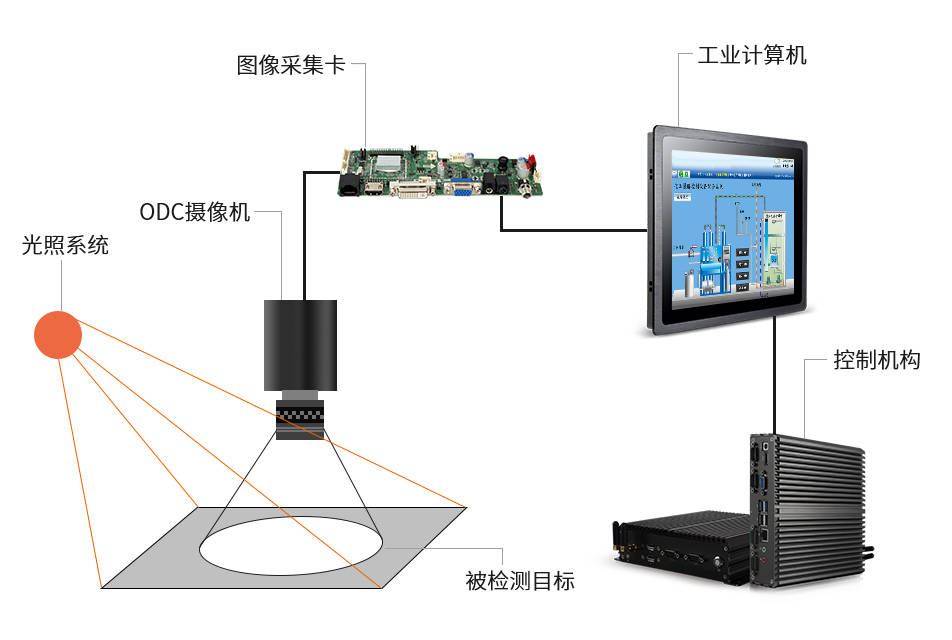

2. 系统架构与工作流程

```mermaid

graph TB

A[振动盘上料] --> B[光学检测站]

B --> C[360°旋转成像]

C --> D[尺寸测量]

D --> E[重量分选]

E --> F[NG分类剔除]

F --> G[数据追溯系统]

```

关键工站技术参数：

- 光学检测站：

  - 6×500万像素高速相机（200fps）

  - 同轴光+多角度环形光组合照明

  - 缺陷检出下限：0.02mm²（如麻点）

- 尺寸测量站：

  - 激光位移传感器（0.1μm分辨率）

  - 机器视觉亚像素算法（0.02pixel）

- 重量分选站：

  - 电磁力平衡称重（0.003g重复性）

  - 温度漂移补偿（±0.001g/℃）

3. 核心检测算法

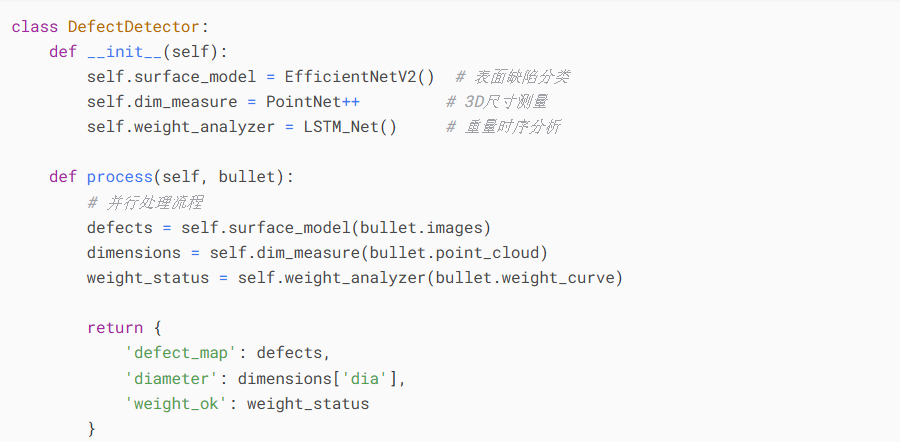

3.1 多缺陷同步识别模型

算法性能：

- 处理延迟：≤8ms/发

- 多线程支持：同时处理6发子弹数据

3.2 弧形轮廓分析技术

- 原理：

  ```math

  \Delta R = \sqrt{(x_i - x_0)^2 + (y_i - y_0)^2} - R_{std}

  ```

  实时计算每点半径偏差（±0.01mm精度）

- 应用：检测弹头弧形变形、包边不均。

4. 军工级可靠性设计

| 设计项         | 技术方案                          | 达标标准                |

| 抗震性能           | 镁合金框架+气浮隔振              | MIL-STD-810G Method 514.6 |

| 电磁兼容           | 双层屏蔽壳体+光纤通信            | GJB 151B-2013        |

| 极端温度适应       | 宽温工业相机（-30℃~70℃）         | GJB 150.3A-2009      |

| 防尘防爆           | IP65防护+正压洁净腔              | GB 3836.1-2010       |

5. 铜壳尺寸外观ccd机器视觉AI智能在线检测设备检测能力全覆盖

| 缺陷类型       | 检测方法                      | 精度/灵敏度           |

| 表面凹坑           | 3D激光轮廓扫描               | 深度＞0.02mm         |

| 底部裂纹           | 红外热成像（温差0.1℃）        | 裂纹长度＞0.1mm      |

| 铅垫不良           | X射线透射（80kV微焦点）       | 0.05mm²孔隙检出      |

| 水迹/锈迹          | 多光谱成像（VIS+NIR）         | 0.3mm²区域识别       |

| 重量异常           | 高精度电磁秤                 | ±0.03g              |

6. 客户收益分析

| 指标          | 人工检测           | 本设备              | 年化效益         |

| 漏检率            | 3%-5%             | 0.01%          | 减少军品召回损失¥500万+ |

| 检测人力          | 8人/班次          | 无人值守       | 节省¥240万/年   |

| 检测一致性        | ±0.1mm（卡尺）    | ±0.02mm        | 提升靶场命中率15% |

| 数据追溯          | 纸质记录          | 区块链存证     | 符合GJB 9001C   |

7. 扩展功能

- 弹壳编号OCR：

  - 采用DBNet+CRNN算法。

  - 识别率＞99.9%（防锈蚀模糊）。

- 工艺反哺：

  - SPC分析自动预警产线偏差。

  - 支持与数控机床闭环控制。

铜壳尺寸外观ccd机器视觉AI智能在线检测设备通过“全向光学扫描+军工级可靠性+AI量化分析”技术组合，实现：

- 120发/分钟高速全检——满足突击步枪子弹产线需求。

- 12类缺陷100%覆盖——超越国军标GJB 548B-2021要求。

- ±0.02mm/±0.03g超精密控制——保障弹道一致性。

已列装单位：

✔ 中国兵装集团某子弹厂（替代德国进口设备）。

✔ 某特种装备研究所（通过极端环境验证）。

> 注：本系统支持《军工智能制造标准体系》对接，预留弹体装药检测模块扩展接口。
