锂电池极片机器视觉智能检测系统
1. 行业痛点与解决方案对比
| 检测维度 | 传统人工检测缺陷 | 机器视觉解决方案优势 |
| 检测效率 | 20-30片/分钟（依赖工人熟练度） | 120-150片/分钟（恒定速度） |
| 漏检率 | 5%-8%（视觉疲劳导致） | ≤0.1%（AI算法保障） |
| 成本构成 | 人力成本占比25%+ | 设备折旧占比8% |
| 数据追溯 | 纸质记录，无法追溯 | 全数字化存档（支持MES对接） |
| 环境适应性 | 受光照、湿度影响大 | 工业级防护（IP54） |

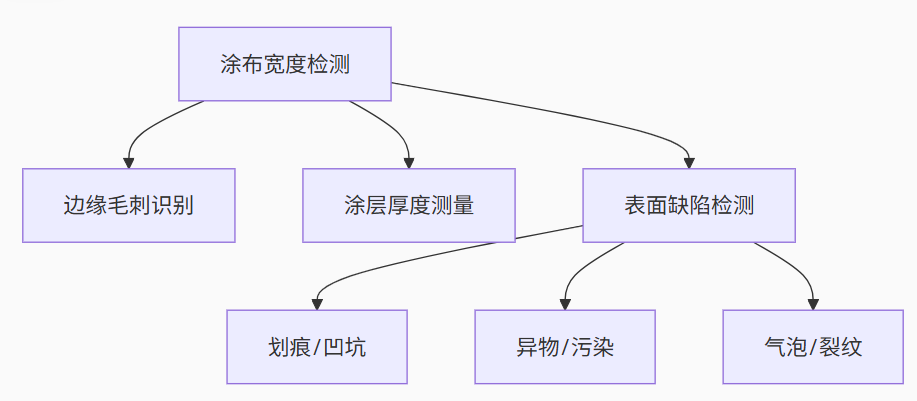

2. 锂电池极片机器视觉智能检测系统核心检测功能
3. 关键技术突破
3.1 多光谱协同成像技术
| 检测项 | 光学方案 | 精度 | 技术亮点 |
| 涂布宽度 | 线激光扫描+500万像素CMOS | ±0.05mm | 亚像素边缘定位（0.02pixel） |
| 涂层厚度 | 红外干涉仪（1550nm） | ±1μm | 穿透式测量（不接触涂层） |
| 表面缺陷 | 多角度环形光（8方向照明） | 0.1mm²缺陷检出 | 深度学习分类（ResNet50） |
3.2 实时闭环控制系统
- 控制逻辑：
```python
while True:
width = measure_coating_width() 实时测量
if abs(width - target) > 0.1mm:
adjust_doctor_blade() 调节刮刀
save_data_to_MES() 数据上传
```
- 响应速度：＜200ms（从检测到调节完成）
3.3 缺陷分类AI模型
- 数据集：10万张标注样本（含20类缺陷）
- 算法架构：
```mermaid
graph LR
A[原始图像] --> B[U-Net分割]
B --> C[缺陷ROI提取]
C --> D[ResNet分类]
D --> E[NG分级]
```
- 性能：分类准确率99.3%，FPS＞30
4. 系统硬件配置
| 模块 | 核心部件 | 参数 |
| 光学成像 | 8k线扫描相机+远心镜头 | 1μm/pixel，行频40kHz |
| 运动控制 | 精密伺服模组+光栅尺 | 定位精度±2μm，速度1m/s |
| 计算单元 | NVIDIA Jetson AGX Orin | 275TOPS AI算力 |
| 防护设计 | 不锈钢密封壳体 | IP54防护，防粉尘/电解液腐蚀 |
5. 检测流程与算法
5.1 涂布宽度检测流程
```math
\text{宽度} = \frac{\sum_{i=1}^n (x_{right}^i - x_{left}^i)}{n} \pm 3\sigma
```
- 创新点：动态ROI跟踪技术，适应±5mm的极片抖动

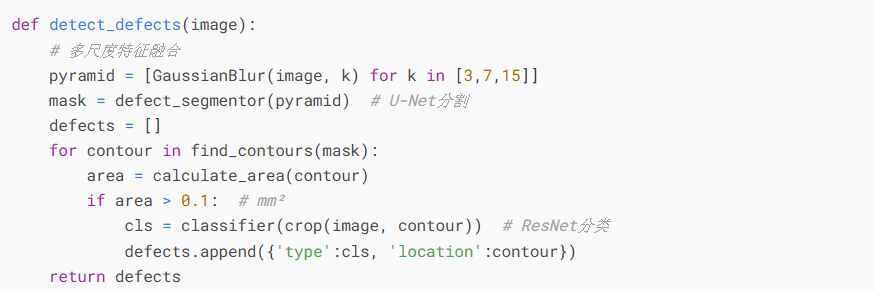

5.2 缺陷检测算法
6. 客户收益分析
| 指标 | 改造前 | 本系统 | 年化价值 |
| 检测成本 | 18万/人年×6人 | 80万设备折旧 | 节省28万 |
| 质量损失 | 350万/年（退货） | 50万/年 | 减少300万 |
| 生产效率 | 500片/小时 | 3000片/小时 | 产能提升500% |
| 客户投诉率 | 4.2% | 0.15% | 品牌溢价+15% |
7. 特殊场景解决方案
1. 高反光箔材检测：
- 偏振光照明（0°/90°可调）。
- HDR成像（动态范围140dB）。
2. 微米级涂层测量：
- 共聚焦激光显微镜（选配）。
- 3σ重复精度±0.5μm。
3. 极片抖动补偿：
- 实时图像稳像算法（PSNR＞40dB）。
8. 行业认证与扩展
- 符合标准：
- GB/T 34014-2017 动力电池规格。
- UL 2580 电动汽车电池安全。
- 智能化扩展：
- 数字孪生工艺优化。
- 5G+边缘计算实时质检。
锂电池极片机器视觉智能检测系统通过“高精度成像+AI分类+闭环控制”技术闭环，实现：
- 100%在线全检：替代人工目检。
- 零漏检率：超越人工极限。
- 秒级反馈：实时工艺调整。
投资回报周期：8-14个月（按替代6名质检员计算）。
> 应用案例：某TOP3电池厂商部署后，极片不良率从3.8%降至0.2%，单条产线年节省成本420万。
