工业ccd机器视觉测量精度全面提升技术发表时间：2025-08-05 07:32 工业ccd机器视觉测量精度全面提升技术1. 分辨率与精度的本质关系- 像素当量计算： ```math \text{像素当量} = \frac{\text{视场宽度(FOV)}}{\text{传感器水平像素数}} ``` 示例：4K相机(4096像素)观测50mm视场时，单像素代表12.2μm - 精度黄金法则： - 基础精度：±1像素。 - 可靠测量要求：像素当量 ≤ 1/10公差带。 - 亚像素优化后：可达±0.1像素（需验证）。

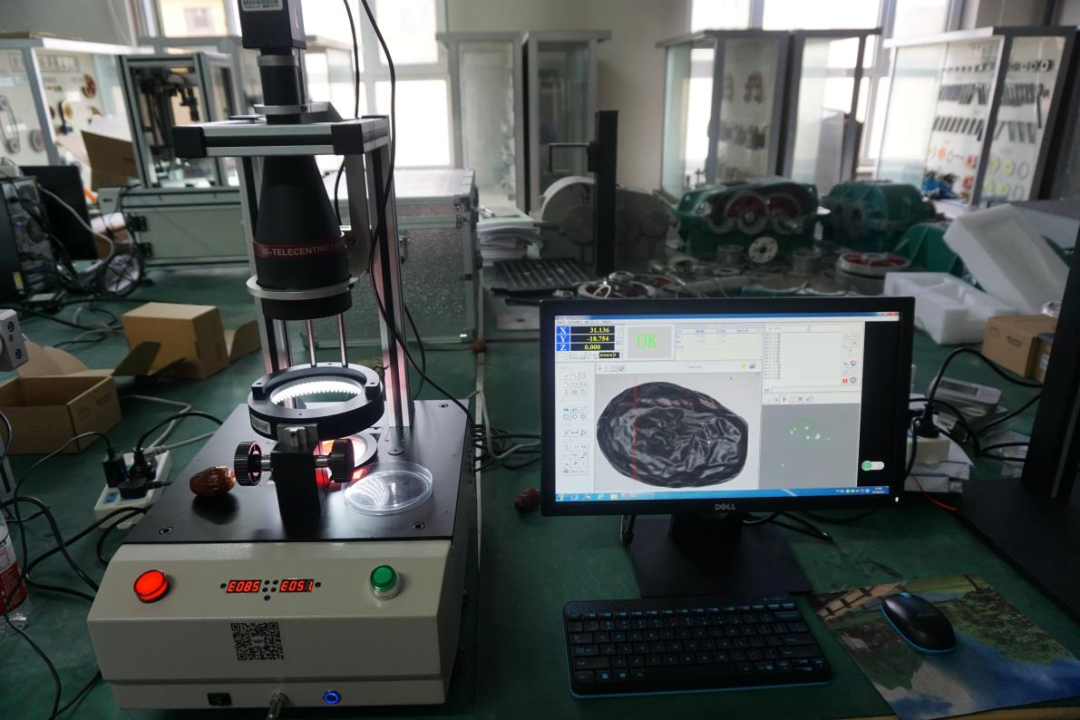

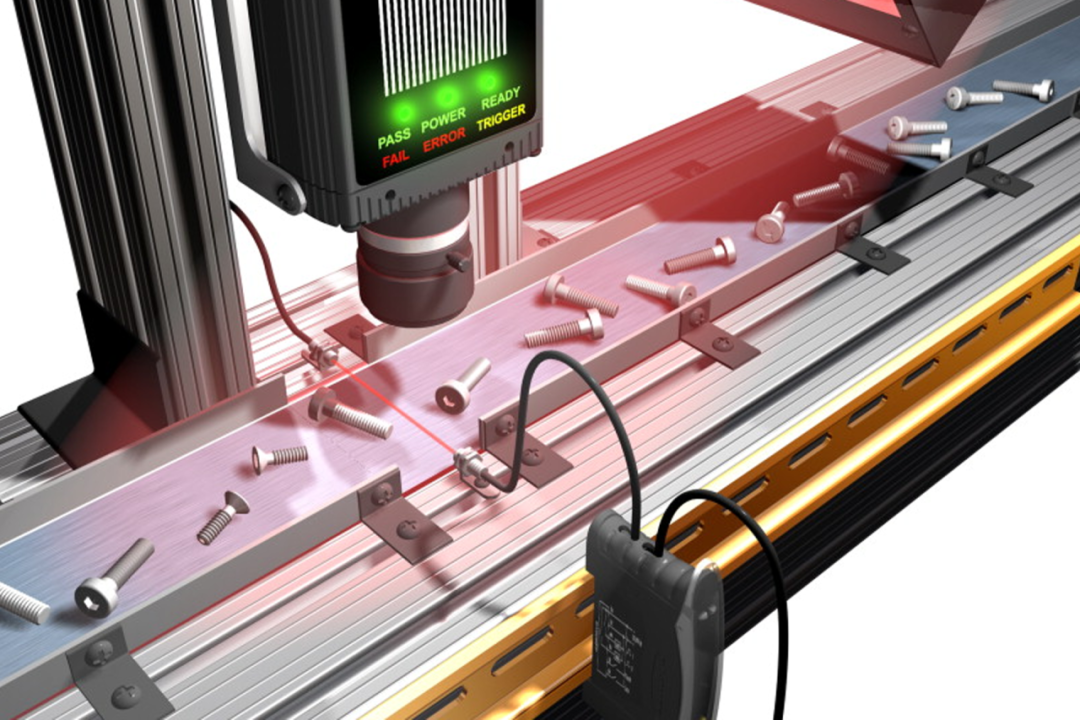

2. 工业ccd机器视觉测量光学系统选型矩阵| 需求场景 | 推荐方案 | 可达精度 | 注意事项 | | 大视场测量 | 远心镜头+高分辨率面阵相机 | ±2μm | 需考虑景深限制 | | 微米级检测 | 20X显微物镜+科学级CMOS | ±0.1μm | 工作距离仅毫米级 | | 高速在线检测 | 线扫描相机(8k)+高精度光栅 | ±5μm@1m/s | 需严格同步触发 | | 三维形貌测量 | 蓝光结构光+工业相位测量 | ±0.5μm(Z向) | 反光表面需特殊处理 | 3. 亚像素技术实现路径```mermaid graph TD A[原始图像] --> B[灰度梯度分析] A --> C[几何特征拟合] A --> D[频域相位解算] B --> E[边缘定位±0.2pixel] C --> F[圆心定位±0.1pixel] D --> G[位移测量±0.05pixel] ``` 4. 照明策略优化指南- 背光照明： - 适用：轮廓尺寸测量。 - 优化：准直光源(平行度＜0.5°)。 - 案例：PCB通孔直径测量，误差＜1μm。 - 同轴照明： - 适用：平面特征测量。 - 关键：均匀性＞90%。 - 案例：陶瓷基板线宽检测。 - 结构光照明： - 适用：三维形貌重建。 - 参数：条纹周期=4像素。 - 案例：连接器针脚共面性检测。
5. 工业ccd机器视觉测量系统集成关键参数| 误差源 | 控制方法 | 典型残余误差 | | 镜头畸变 | 15阶多项式校正 | ＜0.02pixel | | 温度漂移 | 碳化钨镜筒+实时补偿 | ＜0.5μm/℃ | | 机械振动 | 主动隔振平台(10Hz衰减) | 振幅＜0.1μm | | 运动同步 | 编码器触发(抖动＜1μs) | 动态误差＜2μm| 6. 验证方法论1. GR&R分析： - 选取10个样本，3次重复测量。 - 接受标准：%GR&R＜10%。 2. 标准件溯源： - NIST可溯源标准块。 - 定期校验(建议每周)。 3. 极限测试： - 公差带边界样本验证。 - 环境压力测试(温度/湿度/振动)。 7. 行业应用案例汽车发动机缸体检测： - 配置：4×2500万像素相机，视场200×150mm。 - 算法：亚像素边缘提取+点云配准。 - 性能： - 孔径测量：±3μm (公差带±50μm)。 - 节拍：45秒/件。 - MSA验证：%GR&R=6.2%。 8. 最新技术进展1. 计算成像： - 单像素相机+压缩感知。 - 分辨率突破衍射极限。 2. 量子成像： - 纠缠光子对检测。 - 信噪比提升100倍。 3. 神经渲染： - NeRF三维重建。 - 稀疏视角高精度建模。 工业ccd机器视觉测量实施建议：1. 前期采用仿真软件(Halcon/康耐视)验证光学设计。 2. 建立黄金样本库(含极限公差样本)。 3. 开发自适应校准系统(每日自动标定)。 4. 保留20%算力余量应对算法升级。 该工业ccd机器视觉测量已在国内某精密轴承企业实施，实现： - 测量不确定度从±15μm降至±1.2μm。 - 检测效率提升8倍。 - 通过ISO 17025认证。 > 注：实际项目中建议进行DOE(实验设计)优化以下参数组合： > - 光学放大倍率。 > - 照明波长。 > - 曝光时间。 > - 算法组合。 |
