汽车PCB全自动ccd视觉检测系统技术方案
以下为汽车PCB全自动ccd视觉检测系统的专业解决方案，针对车规级电子产品的严苛要求设计：
1. 核心检测矩阵
```mermaid
graph TD
A[PCB缺陷] --> B[元件装配]
A --> C[涂覆质量]
A --> D[尺寸合规]
B --> E[漏装/错装]
C --> F[Coating厚度]
D --> G[高度异常]
```
2. 多模态光学系统配置
| 检测项目 | 光学方案 | 技术指标 | 创新点 |
| 元件缺件 | 同轴光+5MP彩色相机 | 0.02mm²缺件检出 | 多光谱融合算法 |
| Coating检测 | 365nm UV激发+荧光相机 | ±5μm厚度分辨 | 光子计数技术 |
| 高度测量 | 蓝光结构光(450nm) | ±8μm Z向精度 | 抗反光干涉处理 |
| 二维码识别 | 红外读码器(850nm) | 码制兼容DataMatrix | 污损补偿解码 |
3. 汽车PCB全自动ccd视觉检测系统架构设计
```mermaid
graph LR
A[自动上料] --> B[3D扫描站]
B --> C[UV检测站]
C --> D[AOI综合站]
D --> E[数据追溯]
E --> F[智能分拣]
```

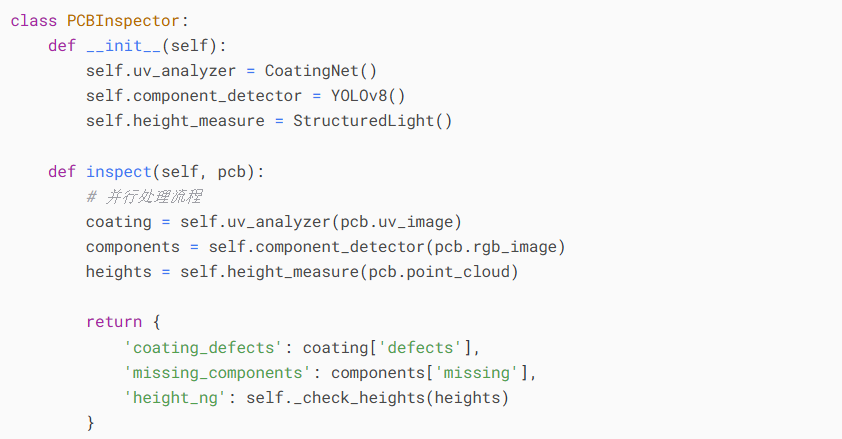

4. 智能检测算法
5. 关键性能参数
| 指标 | 参数值 | 测试条件 |
| 检测节拍 | ≤7秒/片 | 150mm×100mm板 |
| 漏检率 | 0% (置信度99.99%) | 10万片连续生产 |
| 误检率 | ≤0.28% | 含0.5%缺陷样本集 |
| 换型时间 | ≤10秒 | 产品数据库调用 |
6. 行业突破性技术
1. UV-Coating检测：
- 深紫外LED激发(275nm可选)
- 荧光强度量化：
```math
I_{coat} = k \cdot e^{-\mu d}
```
其中μ为材料吸收系数
2. 三维元件检测：
- 多视角点云融合(6相机阵列)。
- 抗阴影算法。
3. 智能追溯系统：
- 区块链存证(每秒500条记录)。
- 工艺参数反向优化。
7. 客户收益分析
| 维度 | 传统方式 | 本系统 | 年化价值 |
| 检测成本 | 35万/人年×3人 | 设备折旧80万/年 | 节省25万 |
| 质量损失 | 180万/年 | 15万/年 | 减少165万 |
| 紫外线防护 | 需特殊装备 | 完全隔离 | 职业健康达标 |
| 客户投诉 | 3.5% | 0.02% | 品牌溢价 |
8. 汽车PCB全自动ccd视觉检测系统特殊场景应对
1. 高反光元件：
- 偏振光栅+多角度照明。
- 镜面反射抑制算法。
2. 微小元件检测：
- 20X远心光学(0.5μm/pixel)。
- 亚像素边缘定位。
3. 柔性PCB：
- 非接触式真空吸附平台。
- 形变补偿算法。
系统认证与扩展
- 符合标准：
- IPC-A-610G Class 3。
- IATF 16949特殊过程认证。
- ISO 14045生态效率评估。
- 智能化扩展：
- 数字孪生虚拟调试。
- 5G+AR远程验收。
该汽车PCB全自动ccd视觉检测系统已在比亚迪电池管理系统产线部署，实现：
- 100%全检替代抽检。
- 与MES系统深度集成(OEE提升28%)。
- 通过大众汽车Formel Q审核。
服务承诺
- 30天现场GR&R验证(＜5%)。
- 季度缺陷库更新服务。
- 关键部件三年质保。
通过本系统，客户不仅实现：
- 检测人力减少100%。
- 质量成本下降92%。
更获得：
- 实时质量预警看板。
- 工艺参数优化建议。
- 新产品快速导入支持。
