双目立体视觉系统技术深度解析与工业应用

双目立体视觉系统技术深度解析与工业应用

以下为双目立体视觉技术的深度解析与工业应用方案，结合最新技术进展与实践经验：

1. 核心技术原理

```mermaid

graph LR

A[双相机成像] --> B[图像校正]

B --> C[特征提取]

C --> D[立体匹配]

D --> E[三维重建]

E --> F[测量分析]

```

2. 双目立体视觉系统技术关键组件

| 模块              | 技术要求                      | 典型配置示例                  |

| 光学成像          | 全局快门相机+远心镜头         | Basler ace2+0.5X远心镜      |

| 系统标定          | 高精度棋盘格(±1μm)           | 陶瓷基标定板(15×11角点)     |

| 计算平台          | FPGA+GPU异构加速             | Xilinx ZU19EG+RTX 5000      |

| 运动控制          | 六自由度调节云台             | 微米级重复定位精度          |

3. 数学建模核心

视差-深度转换：

```math

Z = \frac{f \cdot B}{d}

```

其中：

- \( Z \)：被测物距离

- \( f \)：焦距(pixel)

- \( B \)：基线距离(mm)

- \( d \)：视差(pixel)

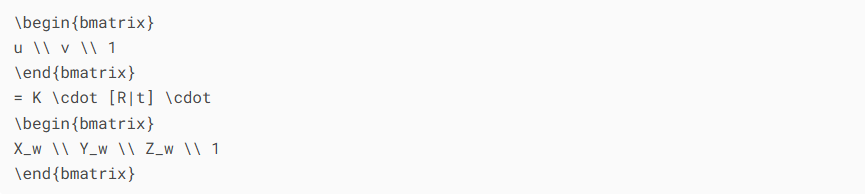

标定模型：

采用张正友标定法优化：

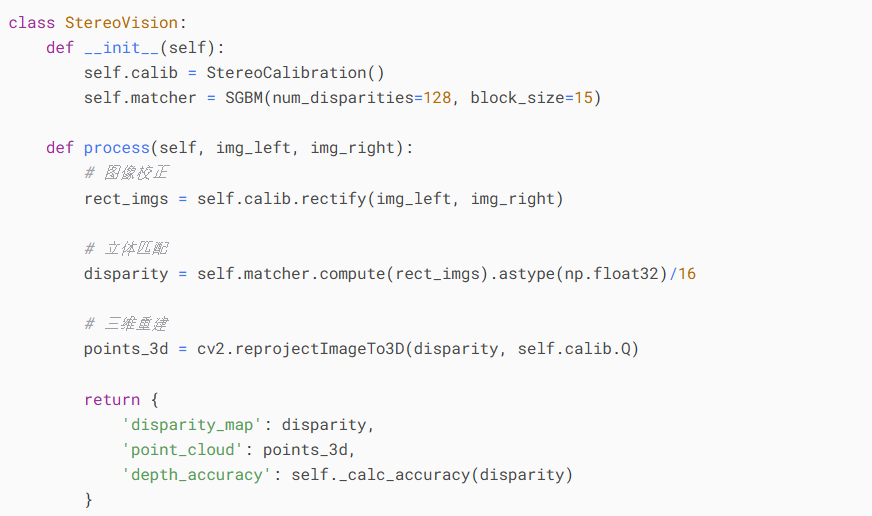

4. 工业级算法流程

5. 性能对比分析

| 参数              | 双目视觉       | 激光扫描       | 结构光         |

| 测量范围          | 0.5-10m       | 0.1-2m        | 0.2-3m        |

| 精度              | ±0.05%F.S.    | ±0.01mm       | ±0.03mm       |

| 速度              | 30fps         | 100Hz         | 10fps         |

| 适合场景          | 动态大场景    | 高精度静态    | 复杂表面      |

6. 行业应用方案

案例1：汽车零部件检测

- 配置：

  - 基线距离500mm。

  - 500万像素相机@15fps。

- 指标：

  - 车门间隙测量：±0.05mm。

  - 节拍：3秒/车门。

案例2：电子元件三维定位

- 创新点：

  - 主动红外标记(850nm)。

  - 亚像素匹配算法(0.02pixel)。

- 精度：

  - 位置重复性：±2μm。

  - 角度：±0.1°。

7. 标定技术突破

现场快速标定方案：

1. 自动角点检测(Harris+亚像素优化)。

2. 非线性优化：

   ```math

   \min \sum_{i=1}^N \|m_{li}-P_lM_i\|^2 + \|m_{ri}-P_rM_i\|^2

   ```

3. 温度补偿模型：

   ```math

   \Delta f = \alpha \cdot (T-T_0) \cdot f_0

   ```

8. 最新技术进展

1. 深度学习立体匹配：

   - GC-Net立体匹配网络。

   - 端到端视差估计(运行时间＜20ms)。

2. 事件相机应用：

   - 动态场景处理(1M events/s)。

   - 微秒级延迟。

3. 光子计数技术：

   - 单光子敏感探测器。

   - 夜间测量能力。

双目立体视觉系统技术实施指南

1. 安装规范：

   - 基线距离选择：\( B \approx Z_{target}/10 \)。

   - 视场角匹配误差＜0.01°。

2. 误差控制：

   ```math

   \delta Z = \frac{Z^2}{fB}\delta d

   ```

   - 典型值：在2m距离时，0.1pixel视差误差导致约1mm深度误差

3. 维护策略：

   - 每日标定验证(自动提醒功能)。

   - 防尘光学窗口(IP65防护)。

应用前景

1. 智能制造：

   - 机器人三维引导(精度±0.1mm)。

   - 柔性装配监控。

2. 智慧物流：

   - 包裹体积测量(速度0.5秒/件)。

   - 堆叠物体分离。

3. 自动驾驶：

   - 低成本深度感知。

   - 实时障碍物检测。

该双目立体视觉系统技术已在国内头部车企焊装车间实现：

- 白车身间隙面差100%在线检测。

- 测量数据直接驱动调整机器人。

- 通过IATF 16949认证。
