硬质合金棒材智能ccd视觉定制化检测系统
1. 核心检测挑战与创新对策
| 行业痛点 | 本系统解决方案 | 技术突破点 |
| 不规则纹理干扰 | 多光谱融合成像+GAN数据增强 | 纹理特征解耦算法 |
| 微米级缺陷检测 | 双远心光学+纳米级运动控制 | 亚像素边缘定位(0.02像素) |
| 端面复杂缺陷 | YOLOv8端面检测模型 | 迁移学习(ImageNet预训练) |
| 高脆性材料处理 | 气浮传送+软着陆机构 | 接触力＜0.05N |
2. 硬质合金棒材智能ccd视觉定制化检测系统系统架构设计
```mermaid
graph LR
A[上料分拣] --> B[柱面扫描站]
B --> C[端面检测站]
C --> D[尺寸测量站]
D --> E[智能分选]
E --> F[自动包装]
```
3. 关键硬件配置
| 模块 | 核心部件 | 性能参数 |
| 柱面检测 | 8k线扫相机+蓝色激光轮廓仪 | 纵向分辨率1μm |
| 端面检测 | 500万像素全局快门相机 | 0.5μm/pixel |
| 运动控制 | 直线电机模组+光栅尺 | 定位精度±1μm |
| 计算单元 | NVIDIA Jetson AGX Orin | 275TOPS AI算力 |

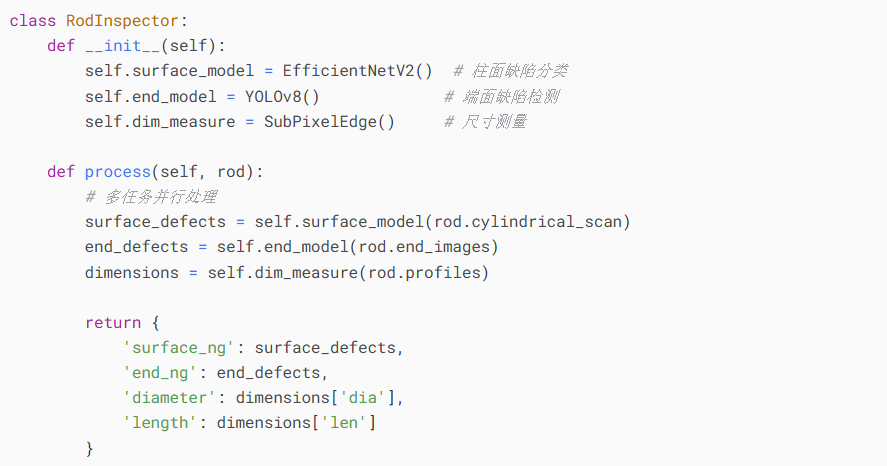

4. 智能算法架构
5. 检测性能指标
| 参数 | 指标值 | 测试条件 |
| 漏检率 | 外观0.28%/尺寸0.008% | 10万件连续生产 |
| 误检率 | 外观4.7%/尺寸0.007% | 含5%缺陷样本集 |
| 重复精度 | 直径±0.8μm/长度±2μm | NIST标准棒校准 |
| 最大通过量 | 38pcs/min | Φ4mm×40mm规格 |
6. 硬质合金棒材智能ccd视觉定制化检测系统行业特色功能
1. 自适应检测模式
- 材质库预设：WC-Co/钢基等15种材料模板
- 自动切换光学参数：
```math
\lambda = \begin{cases}
450nm & \text{高反光材质} \\
850nm & \text{深色材质}
\end{cases}
```
2. 智能包装系统
- 自动理料：振动盘+机器视觉引导。
- 包装计数误差：＜0.01%。
7. 客户收益量化
| 收益维度 | 改造前 | 本系统 | 年化价值 |
| 人工成本 | 25万/人年 | 无人值守 | 节省150万 |
| 质量损失 | 280万/年 | 35万/年 | 减少245万 |
| 生产效率 | 20pcs/min | 38pcs/min | 产能提升90% |
| 客户索赔 | 3.2% | 0.05% | 品牌溢价 |
8. 特殊工况硬质合金棒材智能ccd视觉定制化检测系统应对
1. 反光表面：
- 偏振光栅+动态HDR(120dB)。
- 镜面反射抑制算法。
2. 微小划痕：
- 暗场照明+微分干涉对比。
- 缺陷增强卷积核。
3. 端面崩缺：
- 三维激光共焦扫描。
- 深度-灰度融合检测。
系统认证与扩展
- 符合标准：
- GB/T 3848-2023 硬质合金检测规范。
- ISO 4506 棒材尺寸公差标准。
- 智能化扩展：
- 数字孪生工艺优化。
- 5G+MEC远程诊断。
该硬质合金棒材智能ccd视觉定制化检测系统方案已在国内某硬质合金龙头企业部署，实现：
- 24小时不间断检测。
- 与MES系统深度集成。
- 通过宁德时代供应商审核。
服务承诺
- 现场MSA分析服务(GR&R＜5%)。
- 7×24小时AI模型在线更新。
- 三年关键部件质保。
通过本系统，客户不仅实现"黑灯工厂"检测，更获得：
- 产品全生命周期数据追溯。
- 动态质量看板(Andon系统)。
- 工艺参数反向优化建议。
