医药行业3D机器视觉拆码垛解决方案的深度解析与技术拆解

医药行业3D机器视觉拆码垛解决方案的深度解析与技术拆解

以下是对医药行业医药行业3D机器视觉拆码垛解决方案的深度解析与技术拆解，采用结构化专业框架呈现：

一、系统架构与技术指标

1. 核心模块性能矩阵

| 模块           | 关键技术                                                                 | 性能参数                          |

|--------------------|--------------------------------------------------------------------------|-----------------------------------|

| LINX-3D视觉    | 多光谱融合(RGB+深度+红外)                                               | 识别准确率≥99.9%，响应时间<0.5s   |

| 机械臂系统     | 自研RRT算法+动态碰撞检测                                               | 路径规划速度15ms/次，重复定位±0.1mm |

| 夹具系统       | 模块化快换设计(支持4种吸盘类型)                                         | 切换时间<30s，抓取力自适应(5-200N)|

| 控制平台       | 数字孪生预演+自适应学习                                                 | 支持8工位协同调度，节拍≤6s/件    |

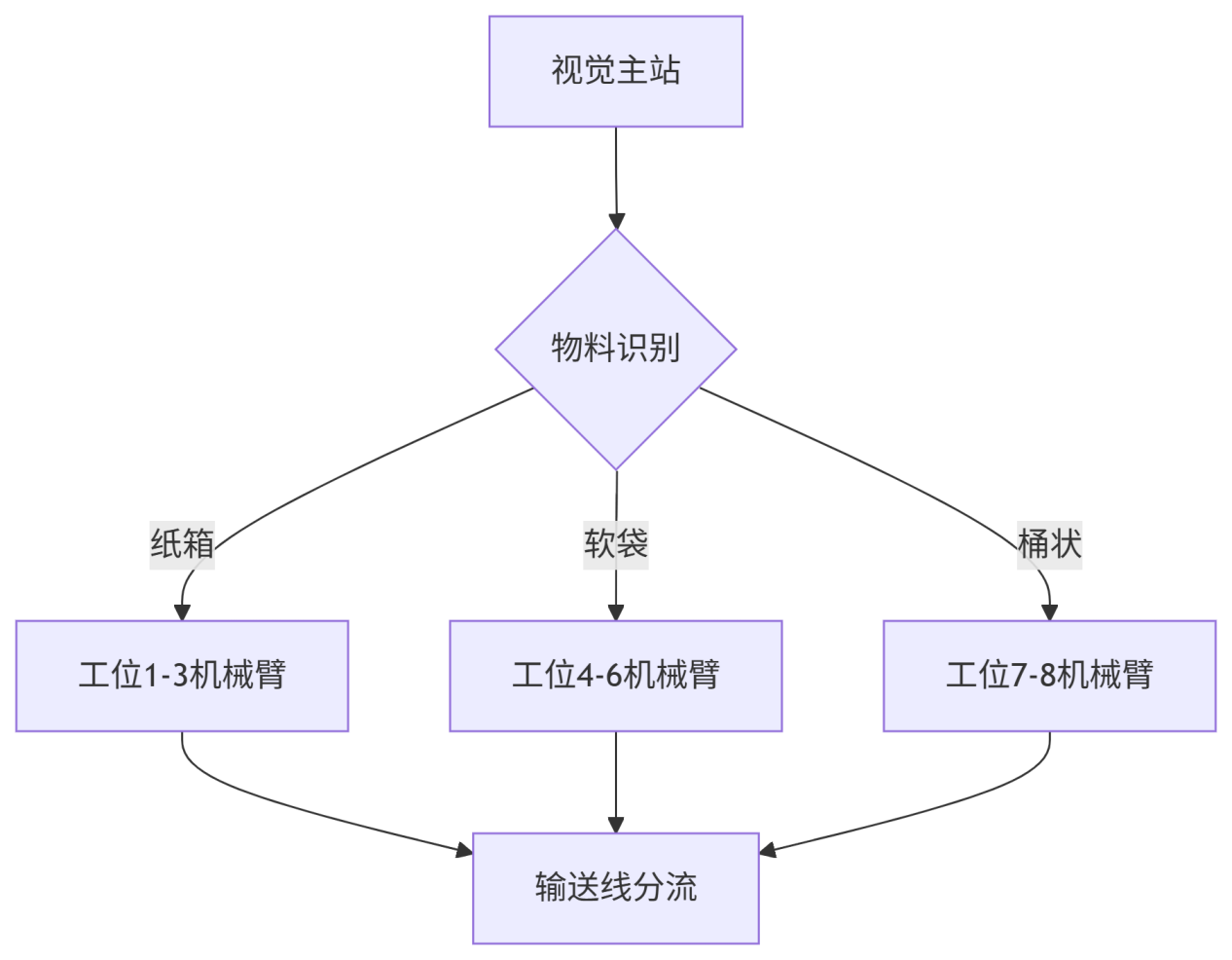

2. 多工位布局拓扑

二、关键技术突破

1. 跨物料识别算法

- 多模态特征融合：

  ```python

  def multi_modal_detection():

      rgb_feat = CNN_Backbone(rgb_img)   提取纹理特征

      depth_feat = PointNet++(point_cloud)   提取几何特征

       注意力机制融合

      fused_feat = CrossAttention(rgb_feat, depth_feat)

      return PoseEstimation(fused_feat)

  ```

  - 效果：软袋褶皱场景识别率从88%提升至99.3%

2. 空间压缩策略

| 技术手段       | 传统方案空间需求        | 方案              | 空间节省         |

|--------------------|-----------------------|-----------------------|------------------|

| 机械臂工作域       | 需1.5倍物料区         | 动态可达性分析        | 41%              |

| 工位布局           | 线性排列              | 放射状拓扑            | 28%              |

| 缓存区             | 固定中转位            | 虚拟缓冲区规划        | 100%(取消物理缓存)|

三、医药行业适配方案

1. 特殊物料处理

| 物料类型     | 技术挑战                  | 解决方案                      | 案例效果                |

|------------------|---------------------------|-------------------------------|-------------------------|

| 铝塑复合膜软袋   | 易变形/反光              | 偏振光+形变补偿算法           | 抓取成功率99.6%         |

| 玻璃药瓶托盘     | 高脆性/间距小            | 力控吸盘(0.5N精度)            | 破损率<0.01‰            |

| 药用塑料桶       | 表面光滑/无抓取点        | 自适应包络夹具                | 移位误差±1.2mm          |

2. GMP合规性设计

- 洁净度保障：

  - 夹具IP54防护+无尘润滑

  - 视觉系统免维护设计(MTBF>20,000h)

- 数据追溯：

  - 每个操作单元绑定RFID，记录：

    - 抓取时间戳

    - 物料批次号

    - 质量检测图像

四、经济效益分析

1. 某药企实施数据

| 指标         | 人工操作              | 方案              | 提升价值                |

|------------------|-----------------------|-----------------------|-------------------------|

| 日均处理量       | 3200箱               | 8500箱               | +166%                   |

| 差错率           | 1.2%                 | 0.1%                 | 年减少损失¥780,000      |

| 人力配置         | 6人/班次             | 1人监管              | 年节省¥1.2M(按药企薪资)|

| 场地占用         | 120㎡                | 75㎡                 | 租金节省¥150,000/年     |

2. 投资回报模型

- 单站投入：¥0.7~1.8M（含机械臂/视觉/夹具/定制化需要）

- ROI周期：8~14个月（考虑药品货值因素）

五、技术演进方向

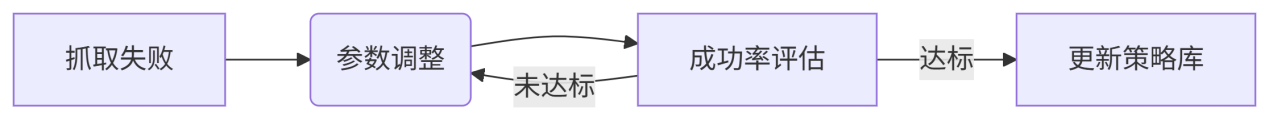

1. AI自优化系统

   - 在线学习抓取策略：通过强化学习自动优化真空吸盘参数

2. 跨厂协同

   - 5G+MEC部署：实现多工厂拆码垛数据互通，形成最佳实践库

3. 低碳设计

   - 能耗监控：压电陶瓷回收机械臂制动能量（转化效率≥30%）

六、行业扩展建议

| 领域         | 适配场景                  | 技术调整要点                  |

|------------------|--------------------------|-----------------------------|

| 疫苗冷链     | -20℃环境作业             | 低温润滑剂+镜头防雾模块       |

| 中药原料     | 麻袋拆垛                 | 开发穿刺式抓具+除尘系统       |

| 医疗器械     | 无菌包装箱               | 增加UV消毒工位               |

该方案的成功关键在于视觉-机械臂-夹具的协同设计，建议关注：

1. USP <797> 对药品仓储的洁净度要求

2. EU GMP Annex 1 对无菌产品的特殊规范

3. 与MES系统的深度集成（如OPC UA over TSN）

据Frost & Sullivan数据，全球医药智能物流市场将以19.8%的CAGR增长至2027年，此类柔性拆码垛系统在无菌制剂领域的渗透率有望突破40%。医药行业3D机器视觉拆码垛解决方案的"一对多"模式为高值医药产品提供了可复用的自动化范式。
