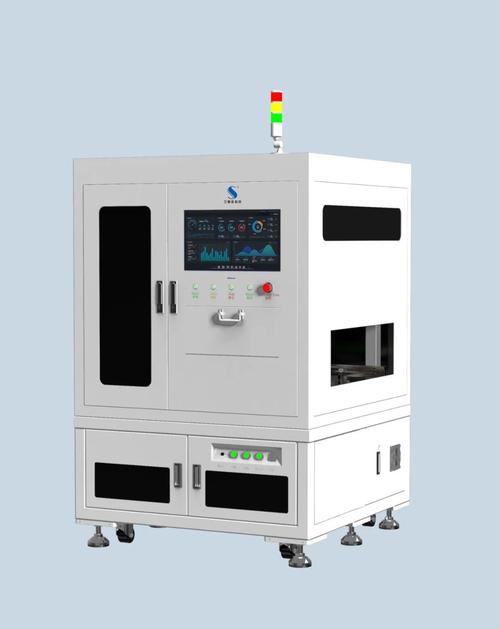

烟支外观瑕疵CCD视觉在线检测系统发表时间：2025-07-16 07:04 烟支外观瑕疵CCD视觉在线检测系统系统概述烟支外观瑕疵CCD视觉在线检测系统是专为烟草行业设计的自动化质量检测解决方案，采用高精度CCD视觉技术实现对烟支外观质量的100%在线检测，替代传统人工抽检方式。 检测项目1. 烟支表面缺陷检测 - 水松纸缺陷：褶皱、破损、污渍、胶水痕迹。 - 卷烟纸缺陷：孔洞、裂纹、色差、印刷不良。 - 接装纸缺陷：错位、翘边、长度不一致。 2. 烟支几何尺寸检测。 - 直径一致性检测。 - 长度公差检测。 - 滤嘴与烟支长度比例检测。 - 圆度检测。 3. 特殊缺陷检测 - 烟支弯曲变形。 - 端面不平整。 - 滤嘴接装不良。 - 烟丝外露。
系统组成硬件配置- 成像系统： - 高分辨率线阵CCD相机(最高可达8K分辨率)。 - 高速面阵CCD相机(用于端面检测)。 - 远心镜头+显微镜头组合。 - 高亮度LED线性光源(红光、蓝光、白光可选)。 - 机械结构： - 烟支高速输送通道。 - 旋转检测机构(实现360°全表面检测)。 - 自动剔除装置。 - 处理单元： - 工业级图像处理计算机。 - FPGA加速处理模块。 - 千兆以太网通信接口。 软件功能- 实时图像采集与处理。 - 多角度缺陷识别算法。 - 深度学习分类模型。 - 数据统计与质量分析。 - OPC UA接口对接MES系统。 技术参数1. 检测能力： - 最小可检测缺陷：0.1mm。 - 检测速度：最高12000支/分钟。 - 检测精度：±0.02mm。 2. 稳定性指标： - 误检率：<0.3%。 - 漏检率：<0.1%。 - 24小时连续运行稳定性：>99.5%。
系统特点1. 高速高精度： - 采用线阵+面阵相机组合方案。 - 专利设计的旋转检测机构实现无盲区检测。 2. 智能算法： - 结合传统图像处理与深度学习技术。 - 自适应不同品牌、规格烟支检测。 3. 模块化设计： - 可根据产线需求灵活配置检测模块。 - 支持后期功能扩展。 4. 数据完整性： - 全流程质量数据追溯。 - 实时SPC过程控制。 - 自动生成质量报告。 应用效益1. 质量提升： - 实现100%全检，显著降低不良品流出率。 - 提高产品外观一致性。 2. 效率提升： - 检测速度可达人工的50倍以上。 - 减少停机时间，提高设备OEE。 3. 成本优化： - 降低人工检测成本。 - 减少质量投诉损失。 - 节约返工成本。 实施要点1. 需根据烟支规格(长度、直径等)定制光学方案。 2. 建立标准缺陷样本库用于系统训练。 3. 与现有生产线进行无缝集成。 4. 定期进行系统校准维护。 该烟支外观瑕疵CCD视觉在线检测系统已在多家大型烟草企业成功应用，成为提升卷烟产品质量和生产效率的关键装备。 |
