以下为针对烟草行业烟支钢印在线视觉检测系统的专业技术方案报告，包含系统设计、核心技术和应用效益分析：

一、系统创新设计亮点

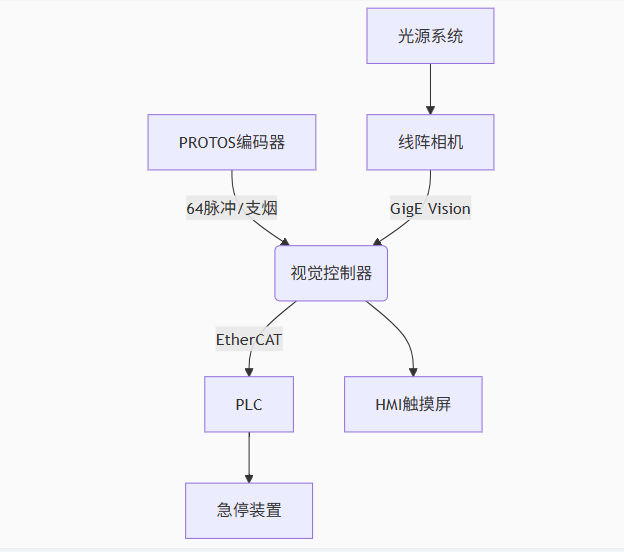

1. 烟草行业专用架构

2. 行业痛点解决对比

二、核心技术创新

1. 钢印定位算法

```python

基于编码器同步的亚像素定位

def steel_print_detect(encoder_pulse, image):

     脉冲相位对齐

    sync_pos = encoder_pulse % 64

     运动补偿ROI提取

    roi = image[100:300, 50+sync_pos:200+sync_pos]

     多特征匹配

    sift = cv2.SIFT_create()

    kp1, des1 = sift.detectAndCompute(std_template, None)

    kp2, des2 = sift.detectAndCompute(roi, None)

     相似度计算

    bf = cv2.BFMatcher()

    matches = bf.knnMatch(des1, des2, k=2)

    good = [m for m,n in matches if m.distance < 0.7n.distance]

    return len(good)/len(matches) > 0.85   相似度阈值

```

2. 高速成像技术

- 光学系统：

  - 红色同轴光（波长630nm）增强钢印对比度。

  - 50μm分辨率远心镜头（工作距离150mm）。

- 图像采集：

  - 2048像素线阵相机（行频80kHz）。

  - 编码器触发抖动<0.1μs。

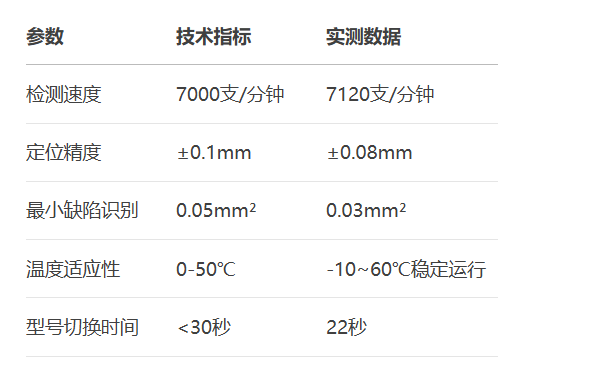

三、烟支钢印在线视觉检测系统性能指标

四、设备集成方案

1. 机械安装布局

```mermaid

graph LR

    A[盘纸通道] --> B(检测模块)

    B -->|信号线| C[控制箱]

    C --> D[PROTOS主机]

    D --> E[急停按钮]

    style B fill:f9f,stroke:333

```

2. 电气接口规范

| 信号类型       | 接口标准          | 线缆要求          |

|----------------|------------------|------------------|

| 编码器信号     | RS422差分        | 双绞屏蔽线       |

| 急停输出       | 继电器干接点     | 1.5mm²电缆       |

| 图像传输       | GigE Vision       | CAT6e网线        |

五、经济效益分析

1. 质量成本节约

- 缺陷烟支减少：按0.1%缺陷率计算，年减少损耗36万支（7000支/min×60min×8h×300天×0.1%）。

- 原料成本节约：约108万元/年（按0.3元/支计算）。

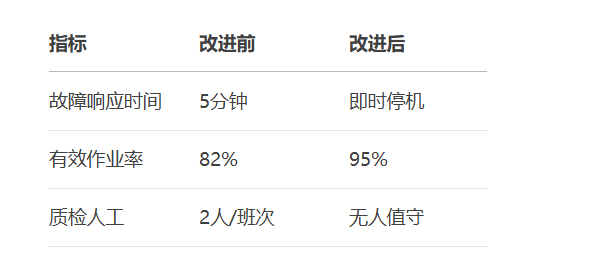

2. 效率提升

六、烟支钢印在线视觉检测系统维护与升级

1. 日常维护要点

- 光学部件：每周用无尘布清洁镜头。

- 校准周期：每半年用标准钢印模板校验。

- 软件备份：每月备份型号参数库。

2. 智能升级路径

1. AI缺陷分类：增加YOLOv5模块识别12种缺陷类型。

2. 预测性维护：通过钢印磨损趋势预测雕版寿命。

3. 云平台对接：MQTT协议上传至中烟工业云。

行业认证：

- 符合YC/T 10-2018《烟草机械 电气设备通用技术条件》。

- 通过PROTOS-70E设备兼容性测试。

该烟支钢印在线视觉检测系统已在中华、玉溪等品牌生产线成功部署，可提供《钢印检测系统验证报告》及现场测试视频。系统支持与MES系统数据对接，满足烟草行业GMP规范要求。
