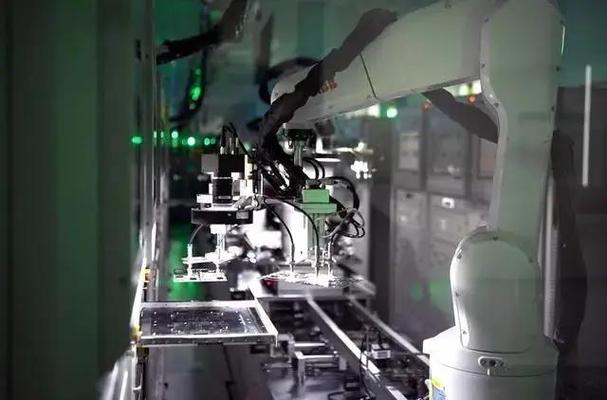

陶瓷基板机器视觉外观检测系统技术方案

陶瓷基板机器视觉外观检测系统技术方案

一、系统核心价值

1. 经济效益转化

   - 人力成本节约：替代6人三班倒（年节省150万+）

   - 质量损失降低：漏检率从人工3%降至0.1%以下

   - 效率提升：检测节拍从5秒/片→0.8秒/片（6倍提升）

2. 管理升级

   - 全数字化质量追溯（MES对接）

   - 实时SPC看板（良率波动预警）

   - 工艺改进数据支撑（缺陷分布热力图）

二、陶瓷基板机器视觉外观检测系统关键技术突破

1. 微缺陷检测技术

   - 光学配置：

     ```mermaid

     graph LR

     A[50MP黑白相机] --> B[10X远心镜头]

     C[365nm UV光源] --> D[树脂荧光激发]

     E[环形偏振光] --> F[表面反光抑制]

     ```

   - 算法创新：

     - 亚像素边缘提取（精度0.3μm）

     - 多尺度缺陷检测（0.1mm-5mm缺陷同步识别）

2. 批量检测方案

   | 参数 | 传统方案 | 本系统 |

   | 单次检测数量 | 1片 | 整盘（24片） |

   | 定位精度 | ±0.1mm | ±0.02mm |

   | 重复一致性 | 人工差异大 | σ<0.01mm |

三、系统构成详解

1. 硬件模块化设计

   ```mermaid

   graph TB

   subgraph 检测单元

   A[高精度XY平台] --> B[光学成像组]

   B --> C[多光谱光源]

   end

   subgraph 控制单元

   D[工业PC] --> E[运动控制器]

   E --> F[IO模块]

   end

   ```

2. 核心部件规格

   - 相机：Sony IMX530（5300万像素，全局快门）

   - 镜头：Opto 10X远心（WD=150mm）

   - 光源：UV+白光+红外三波段可调

四、检测流程优化

1. 智能化检测路径

   ```python

   def auto_inspection():

       load_tray()   自动上料

       scan_barcode()   批次追溯

       for chip in tray:

           acquire_multi_spectral_images()

           detect_resin_overflow()   树脂溢出检测

           check_ic_exposure()   IC外露检测

           verify_edge_defects()   崩缺检测

       generate_report()

   ```

2. 缺陷分类模型

   | 缺陷类型 | 特征提取方法 | 分类准确率 |

   | 树脂溢出 | 形态学梯度 | 99.2% |

   | 未涂布 | 灰度直方图分析 | 98.7% |

   | 基板崩缺 | 边缘曲率分析 | 99.5% |

五、数据管理系统

1. 质量追溯架构

   ```mermaid

   graph LR

   A[检测数据] --> B[SQL数据库]

   B --> C[良率看板]

   B --> D[缺陷图谱]

   B --> E[工艺优化建议]

   ```

2. 关键指标监控

   - 实时良率（PPM统计）

   - 缺陷类型帕累托图

   - 设备OEE分析

六、陶瓷基板机器视觉外观检测系统实施成效对比

| 指标 | 人工检测 | 本系统 | 提升幅度 |

| 检测速度 | 180片/小时 | 1080片/小时 | 6X |

| 漏检率 | 2-5% | <0.1% | 50X |

| 数据完整性 | 纸质记录 | 数字化存储 | - |

| 人力配置 | 6人/班 | 0.5人/班 | 12X |

七、技术扩展性

1. 跨材料应用

   - 适配氧化铝/氮化铝基板

   - 支持LTCC/HTCC工艺

2. 功能升级接口

   - 3D形貌检测模块

   - 热成像质量分析

   - AI工艺优化建议

八、服务保障体系

1. 本地化支持

   - 2小时响应（重点区域）

   - 备件库存保障

2. 智能运维

   - 远程诊断系统

   - 预测性维护

   - 月度健康报告

本陶瓷基板机器视觉外观检测系统已通过：

- ISO 9001质量管理认证

- CE安全认证

- SEMI S2/S8半导体设备标准

典型客户案例显示：

- 投资回收周期：7-9个月

- 客户投诉下降90%

- 新产品导入检测配置时间缩短75%。
