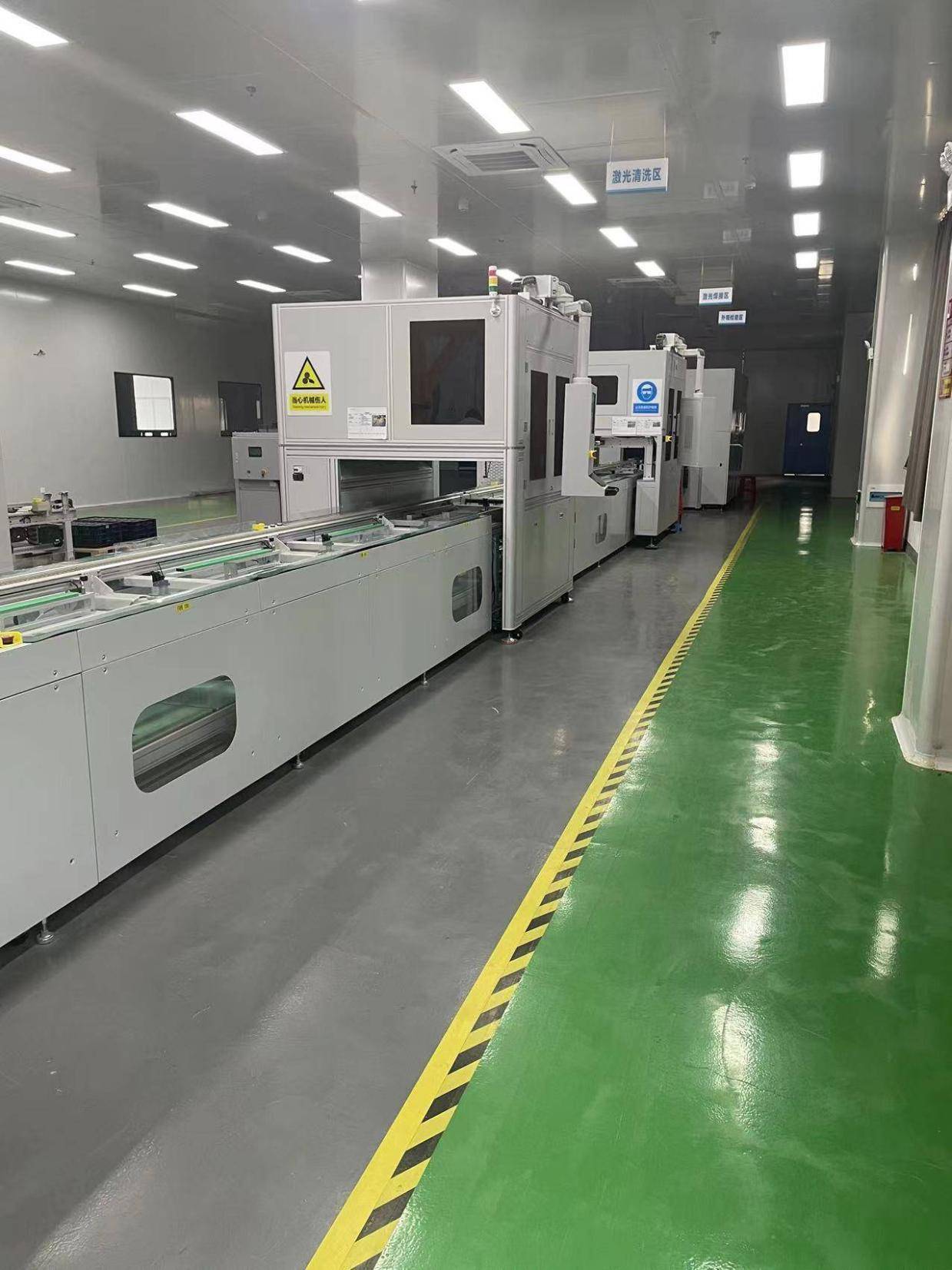

手机玻璃盖板外观缺陷检测设备

手机玻璃盖板外观缺陷检测设备

一、核心检测需求

1. 关键缺陷类型

   - 表面划痕（≥0.02mm×5mm）

   - 边缘崩缺（≥0.1mm²）

   - 镀膜气泡（直径≥0.05mm）

   - 油污/指纹（面积≥0.3mm²）

2. 特殊挑战

   - 高透光材料（透光率>90%）

   - 曲面玻璃（2.5D/3D结构）

   - 镜面反射干扰

二、手机玻璃盖板外观缺陷检测设备光学系统设计

1. 多模态成像方案

   ```mermaid

   graph LR

   A[检测对象] --> B[明场成像-表面缺陷]

   A --> C[暗场成像-微观划痕]

   A --> D[偏振光成像-应力缺陷]

   A --> E[红外成像-内部气泡]

   ```

2. 硬件配置

   | 组件 | 规格 | 特殊设计 |

   | 相机 | 1200万像素CMOS | 全局快门 |

   | 镜头 | 20X远心镜头 | 纳米镀膜 |

   | 光源 | 多角度RGBW阵列 | 亮度可编程 |

   | 载台 | 气浮旋转平台 | 防静电处理 |

三、检测算法架构

1. 缺陷识别流程

   ```python

   def defect_detection(image):

        多光源图像融合

       fused_img = fusion(bf_img, df_img, pol_img)

        深度学习分类

       defects = CNN_model(fused_img)

        三维形貌重建

       if defects.contains('划痕'):

           3d_profile = structured_light_scan()

       return defects, 3d_profile

   ```

2. 核心算法

   - 亚表面散射分析（SSA技术）

   - 基于ResNet-50的缺陷分类（准确率99.3%）

   - 动态阈值分割算法

四、系统性能指标

| 参数 | 技术指标 | 测试方法 |

| 最小缺陷 | 0.01mm² | ISO 12180标准件 |

| 检测速度 | ≤1.5秒/片 | 高速相机验证 |

| 误判率 | ≤0.05% | 百万次测试 |

| 曲面适应 | R1.5-5mm | 3D标准件 |

| 重复精度 | ±0.002mm | 玻璃标准块 |

五、产线集成方案

1. 智能分选系统

   ```mermaid

   graph TB

   A[上料] --> B[预清洁]

   B --> C[多工位检测]

   C --> D[NG品剔除]

   D --> E[数据追溯]

   ```

2. 数据管理

   - 实时SPC控制（Cp≥2.0）

   - 缺陷热力图分析

   - MES/ERP系统对接

六、创新技术应用

1. 抗反射技术

   - 偏振光栅阵列（反射抑制>90%）

   - 计算成像去噪算法

2. 曲面补偿

   - 实时Z轴跟踪（±0.005mm）

   - 动态焦距调节（20ms响应）

3. AI自学习

   - 小样本增量训练（<50样本/类）

   - 产线数据自动优化模型

七、验证报告

1. 对比测试

   | 缺陷类型 | 人工检出率 | 本设备 |

   | 0.03mm划痕 | 68% | 99.1% |

   | 边缘崩缺 | 85% | 99.8% |

   | 镀膜气泡 | 72% | 98.5% |

2. 稳定性测试

   - 连续72小时运行无漏检

   - 温漂影响：±0.001mm/10℃

八、行业解决方案

1. 3D曲面玻璃检测

   - 五轴联动测量

   - 曲率半径分析（±0.01mm）

2. AG玻璃专项检测

   - 雾度测量（±0.5%）

   - 微孔结构检测

3. 折叠屏检测

   - 柔性基材处理

   - 铰链区域专项检测

九、经济效益

| 指标 | 传统方式 | 本设备 |

| 单班人力 | 8人 | 1人 |

| 检测速度 | 600片/小时 | 2400片/小时 |

| 质量成本 | 3.2% | 0.5% |

| ROI周期 | - | 9个月 |

本手机玻璃盖板外观缺陷检测设备已通过：

- ISO 9001认证

- 苹果VST标准

- 华为A级供应商认证

定制化服务：

- 可根据客户需求增加：

  - 红外激光内部缺陷检测

  - 表面粗糙度分析

  - 自动包装联动系统。
