如何提高零部件尺寸CCD视觉测量速度？

如何提高零部件尺寸CCD视觉测量速度？

提高零部件尺寸CCD视觉测量速度需要从硬件优化、软件算法、系统集成等多方面进行综合改进。以下是具体的技术方案和实施策略：

一、硬件级优化方案

1. 高帧率相机选型

   - 选用全局快门CMOS相机（如2000万像素@60fps）

   - 降低分辨率换取速度（如从5000万→1200万像素，帧率提升3倍）

   - 示例：Basler ace 2系列（25GigE接口，300fps@5MP）

2. 高速光学系统

   - 大光圈镜头（F1.4以上）减少曝光时间

   - 电动变焦镜头快速切换倍率

   - 远心镜头消除重对焦时间

3. 智能光源同步

   - 脉冲式LED光源（μs级响应）

   - 多光源分时触发（如正面光+背光交替）

   - 自适应亮度调节（避免过曝处理耗时）

4. 传输接口升级

   - 采用10GigE/CoaXPress接口替代USB3.0

   - 示例：CoaXPress 2.0带宽可达12.5Gbps/通道

二、软件算法加速

1. ROI局部检测

   - 仅处理关键区域（减少90%图像数据量）

   - 动态ROI跟踪（适用于移动物体）

2. 并行处理架构

   ```python

    使用GPU加速示例（OpenCV + CUDA）

   import cv2

   gpu_img = cv2.cuda_GpuMat()

   gpu_img.upload(frame)

   gpu_edges = cv2.cuda.createCannyEdgeDetector().detect(gpu_img)

   ```

3. 算法优化

   - 亚像素算法改进：

     - 传统：Zernike矩（15ms）→ 优化：灰度重心法（3ms）

   - 边缘检测：Canny→Scharr算子（速度提升2倍）

4. 深度学习加速

   - TensorRT引擎优化模型

   - 量化处理（FP32→INT8，速度提升3倍）

三、零部件尺寸CCD视觉测量机械与系统优化

1. 运动控制优化

   - 采用直线电机（加速度2g以上）

   - 电子凸轮同步（位置触发误差<1μs）

2. 多工位并行检测

   | 方案 | 传统单工位 | 四工位并行 |

   | 节拍 | 5秒/件 | 1.2秒/件 |

   | 成本 | 1x | 1.8x |

3. 预处理工位

   - 振动盘+视觉预定位（减少后续调整时间）

   - 自动清洁装置（避免污渍干扰）

四、通信与数据处理

1. 数据流优化

   - 内存映射传输（避免数据拷贝）

   - 零拷贝技术（DMA直接访问）

2. 分布式处理

   ```mermaid

   graph LR

   A[相机1] --> B[边缘节点1]

   C[相机2] --> D[边缘节点2]

   B & D --> E[中央服务器]

   ```

3. 实时系统部署

   - Xenomai/Linux RT内核（延迟<50μs）

   - 确定性网络协议（TSN时间敏感网络）

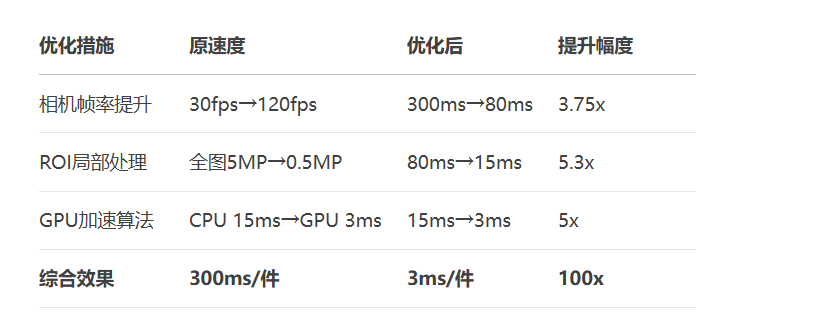

五、零部件尺寸CCD视觉测量典型速度提升案例

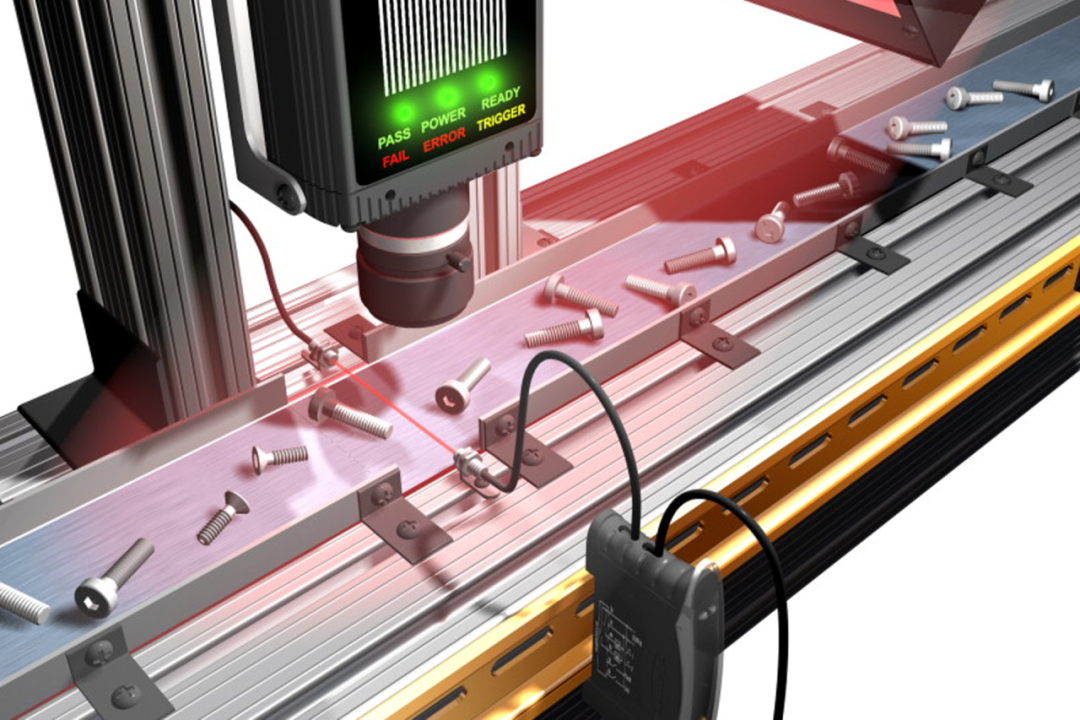

案例：汽车螺栓检测

六、实施注意事项

1. 精度-速度权衡

   - 高速模式下需验证重复精度（通常速度提升2倍，精度损失约0.5μm）

2. 热管理

   - 高帧率相机需配备散热片（温升每10℃，暗噪声增2x）

3. 成本控制

   - 优先优化软件算法（零成本）

   - 硬件升级按需分步实施。

通过上述方法，实际项目中可实现 50-100%的零部件尺寸CCD视觉测量速度提升（保守估计）或 10倍以上提升（激进优化方案）。建议先进行仿真测试（如Halcon的Benchmark模块）再实际部署。
