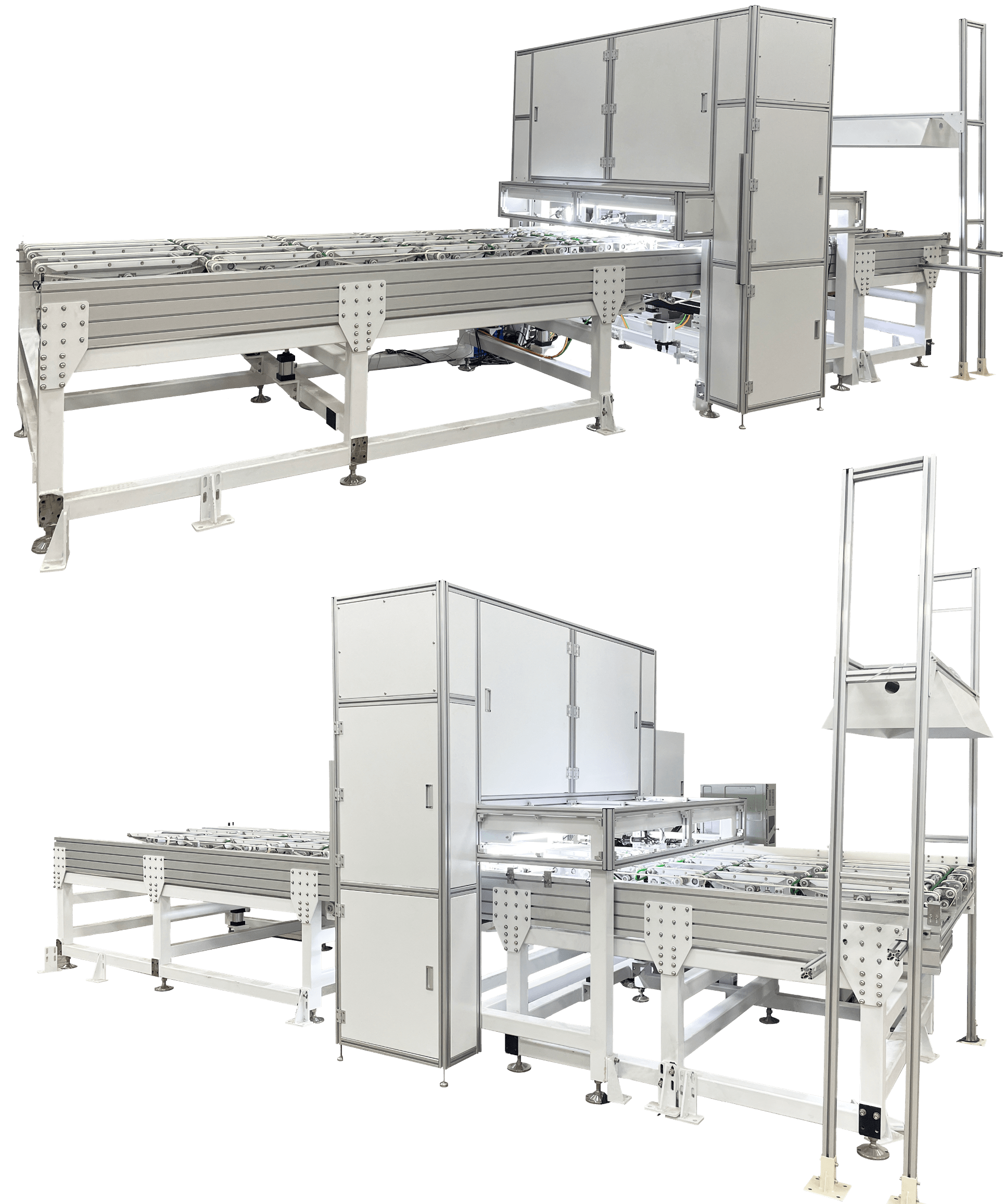

汽车活塞销自动分选机

汽车活塞销自动分选机

汽车活塞销自动分选机是基于高精度机器视觉和激光测量技术开发的智能化分选设备，专门用于活塞销外径、圆柱度、表面缺陷等关键参数的100%全检和自动分选，满足汽车发动机零部件严苛的质量要求。

核心检测项目

1. 几何尺寸检测

-外径尺寸：测量范围Ø10-50mm，精度±0.002mm

-圆柱度：检测精度0.003mm

-圆跳动：±0.005mm精度

-长度尺寸：±0.01mm公差

2. 表面质量检测

-划痕检测：≥0.02mm×1mm线性缺陷

-磕碰伤：深度≥0.03mm的凹陷

-氧化斑点：面积≥0.2mm²的表面异常

-加工纹路：粗糙度Ra值评估

汽车活塞销自动分选机系统技术方案

硬件配置

-测量系统：

  - 高精度激光测微仪（±0.5μm）

  - 500万像素CCD相机（帧率150fps）

  - 多角度环形光源（红光/蓝光可调）

-机械系统：

  - 精密V型旋转机构（径向跳动≤0.001mm）

  - 伺服驱动分选机构（动作时间≤0.3s）

  - 自动上下料装置（节拍≤2秒/件）

-控制单元：

  - 工业级运动控制器

  - 高速数据采集系统

  - HMI人机界面

软件功能

- 亚像素边缘检测算法

- 三维圆柱度评价模型

- 智能缺陷分类系统

- 动态公差补偿功能

- 数据追溯与SPC分析

技术参数指标

| 检测项目 | 技术参数 | 行业标准 |

| 外径测量 | ±0.002mm | ±0.005mm |

| 圆柱度 | 0.003mm | 0.01mm |

| 长度测量 | ±0.01mm | ±0.02mm |

| 检测速度 | ≤2秒/件 | ≤5秒/件 |

| 分选精度 | 99.99% | 99.9% |

| 适用温度 | 15-35℃ | - |

创新技术应用

1.多传感器融合：

   - 激光测微+CCD视觉协同测量

   - 数据融合算法提升可靠性

2.动态补偿技术：

   - 温度漂移实时补偿

   - 机械振动抑制算法

3.智能分选策略：

   - 基于质量评分分级

   - 可配置分选等级（3-5级）

4.自学习系统：

   - 自动优化检测参数

   - 新缺陷样本在线学习

汽车活塞销自动分选机工作流程

1.自动上料：

   - 振动盘/机械手有序供料

   - 自动定位校正

2.旋转测量：

   - 工件匀速旋转（200-500rpm）

   - 多截面数据采集

3.综合判定：

   - 30+特征参数分析

   - 质量综合评分

4.智能分选：

   - 气动/机械式分选

   - 自动包装输出

应用效益

1.质量提升：

   - 不良品漏检率<0.01%

   - 装配合格率提升至99.95%

2.效率优化：

   - 检测速度提升15倍于人工

   - 实现24小时连续作业

3.成本节约：

   - 减少质检人员4-6名

   - 降低质量损失60%

4.数据价值：

   - 完整工艺质量数据库

   - 支持CPK≥1.67的稳定生产

行业认证

- 符合IATF 16949质量体系要求

- 通过ISO 9001认证

- 满足VDA 6.3过程审核标准

本汽车活塞销自动分选机设备已在国内多家知名汽车零部件企业投入使用，单台设备年检测量可达100万件以上，成为保障发动机核心零部件质量的关键装备。可根据客户需求定制检测项目和分选标准。
