精密五金件尺寸CCD视觉全检系统

精密五金件尺寸CCD视觉全检系统

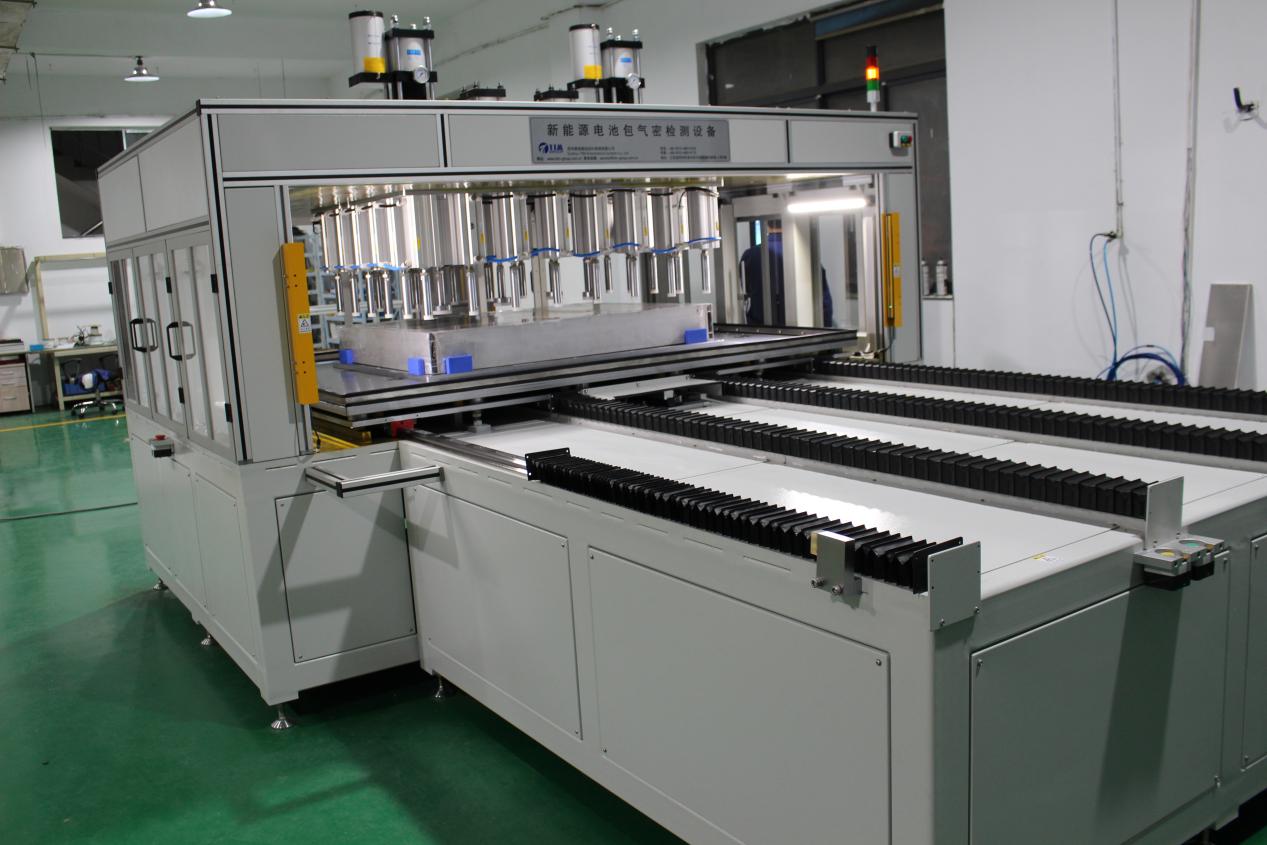

精密五金件尺寸CCD视觉全检系统是针对高精度金属加工件开发的自动化光学测量设备，采用多相机协同测量技术，实现对五金零件尺寸、形位公差和外观缺陷的100%全检，满足汽车、电子、医疗器械等行业对精密五金件的严苛质量要求。

核心检测能力

1. 几何尺寸检测

- 外径/内径：测量精度±0.003mm（范围Ø0.5-50mm）

- 长度/高度：±0.005mm精度

- 孔径/孔距：±0.002mm精度

- 倒角/R角：±0.01mm精度

2. 形位公差检测

- 圆度/圆柱度：0.005mm精度

- 平面度：0.01mm/m精度

- 平行度/垂直度：±0.01°精度

- 同轴度：0.008mm精度

3. 表面缺陷检测

- 划痕：≥0.02mm×0.5mm

- 毛刺：≥0.03mm凸起

- 压伤：面积≥0.1mm²

- 氧化斑点：色差ΔE≥3

精密五金件尺寸CCD视觉全检系统技术方案

硬件配置

- 光学系统：

  - 高分辨率面阵CCD（2500万像素，5fps）

  - 线扫描CCD（8K分辨率，速度3m/min）

  - 电动变焦远心镜头（0.5X-5X）

  - 多光谱光源（同轴光+环形光+背光）

- 机械系统：

  - 精密XYθ平台（±0.002mm重复定位精度）

  - 六轴机器人上下料（±0.02mm）

  - 气动分选装置（动作时间≤0.2s）

- 处理单元：

  - 工业GPU服务器（24TOPS算力）

  - 高速图像采集卡（4通道）

  - 千兆工业以太网+5G模块

软件功能

- 亚像素边缘检测（1/50像素精度）

- 三维点云分析（激光辅助）

- 深度学习缺陷分类

- CAD数模自动比对

- GD&T自动评价

- MES/SPC系统对接

技术参数指标

| 检测项目 | 技术参数 | 测试标准 |

|---------|----------|----------|

| 尺寸精度 | ±0.003mm | ISO 9001 |

| 缺陷灵敏度 | 0.02mm² | VDA 6.3 |

| 检测节拍 | ≤5秒/件 | - |

| 重复精度 | ±0.001mm | ISO 5725 |

| 误判率 | ≤0.05% | AIAG CQI-9 |

| 环境温度 | 20±1℃ | - |

创新技术应用

1. 多传感器数据融合：

   - 2D视觉+3D激光+接触式测头协同

   - 数据加权融合算法

2. 动态温度补偿：

   - 实时环境监测

   - 自动补偿热变形（0.001mm/℃）

3. 智能照明控制：

   - 材料反射特性自适应

   - 多角度光源协同

4. AI自优化系统：

   - 在线学习新缺陷特征

   - 每周自动更新检测模型

精密五金件尺寸CCD视觉全检系统典型应用案例

案例1：手机金属中框检测

- 检测项目：

  - 72处关键尺寸

  - 15类外观缺陷

- 成效：

  - 替代3台三次元测量仪

  - 检测效率提升8倍

案例2：汽车喷油嘴检测

- 技术突破：

  - Ø0.3mm微孔测量

  - 内腔倒角检测

- 数据对比：

  | 指标 | 人工 | 本系统 |

  | 精度 | ±0.01mm | ±0.003mm |

  | 效率 | 3分钟/件 | 15秒/件 |

  | 漏检率 | 2%-5% | 0.01% |

实施效益

1. 质量提升：

   - 不良品流出率降至50PPM以下

   - 客户投诉减少90%

2. 效率革命：

   - 检测速度达人工10-20倍

   - 实现24小时不间断检测

3. 成本优化：

   - 节省专职质检人员6-8名

   - 减少质量损失60%+

4. 数据价值：

   - 完整工艺质量数据库

   - 支持CPK≥1.67的稳定生产

行业认证

- 通过ISO 9001质量管理体系认证

- 符合IATF 16949汽车行业标准

- 满足GMP医疗器械检测要求

本精密五金件尺寸CCD视觉全检系统可根据客户需求定制检测方案，支持多种金属材料（不锈钢、铝合金、铜合金等）的精密检测，单台设备年检测量可达200万件以上，是提升精密五金件制造质量的核心装备。
