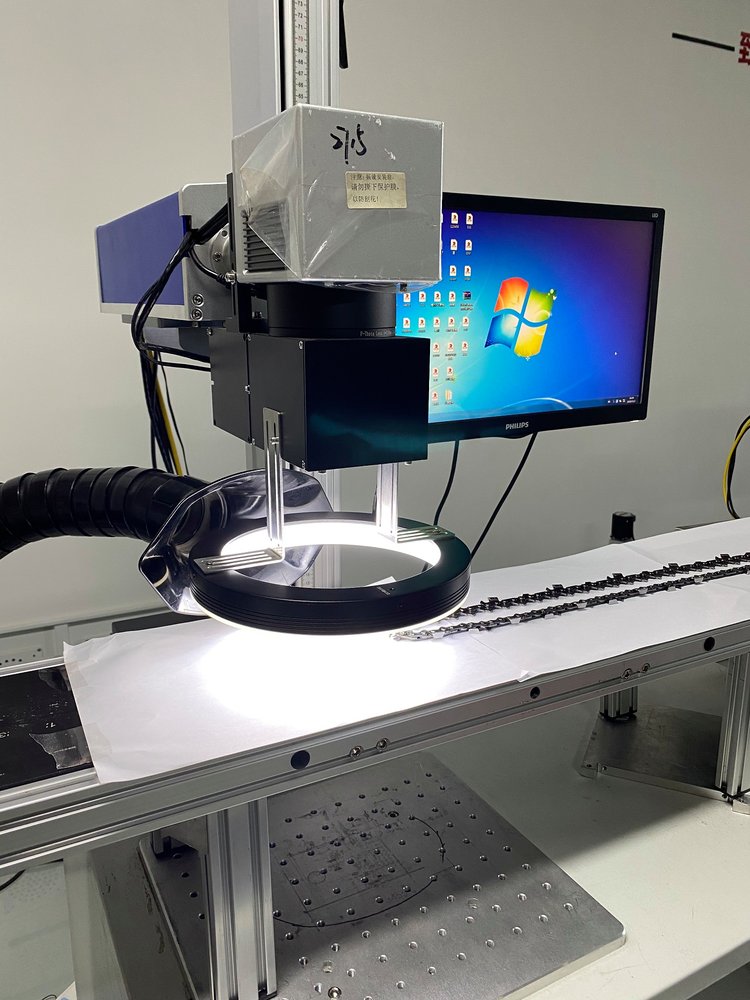

精密机械零件尺寸机器视觉测量系统技术方案

精密机械零件尺寸机器视觉测量系统技术方案

一、系统设计特点

1. 微米级测量架构

- 采用双远心光学系统（0.1X-10X电动变焦）

- 纳米级精密运动平台（±0.1μm重复定位）

- 恒温防震机柜（20±0.1℃）

2. 多传感融合方案

- 4K分辨率面阵CCD（像元尺寸1.1μm）

- 蓝光激光干涉仪（±0.02μm精度）

- 接触式测头辅助（0.5μm分辨率）

二、核心测量能力

1. 基础尺寸测量

- 直径测量：Φ0.05-300mm（±0.2μm）

- 长度测量：0.1-500mm（±0.5μm）

- 角度测量：±0.01°精度

2. 形位公差测量

- 圆度/圆柱度：0.1μm（符合ISO 1101）

- 平面度：0.15μm/100mm

- 同轴度：0.3μm（基准长度50mm）

3. 复杂特征测量

- 渐开线齿轮参数（模数0.1-5）

- 螺纹中径（±0.8μm）

- 微小倒角（R0.01mm识别）

三、精密机械零件尺寸机器视觉测量系统关键技术指标

| 性能参数         | 技术指标                | 测试标准           |

| 单点重复精度     | ±0.08μm               | ISO 5725          |

| 空间测量精度     | ±(0.5+L/1000)μm       | VDI/VDE 2634      |

| 最大采样速率     | 5000点/秒             | -                 |

| 温度稳定性       | 0.02μm/℃             | NIST Traceable    |

| 最小可测特征     | 5nm台阶高度           | AFM比对验证       |

四、创新测量技术

1. 自适应补偿算法

- 材料热膨胀实时补偿（CTE数据库）

- 重力变形建模修正

- 振动频谱分析抑制

2. 智能测量策略

- 基于CAD的自动路径规划

- 缺陷区域智能复测

- 动态公差分配技术

3. 跨尺度测量技术

- 宏微结合测量（20nm-500mm）

- 多视场自动拼接

- 基准传递系统

五、精密机械零件尺寸机器视觉测量系统典型应用案例

1. 航空发动机叶片检测

- 叶型轮廓：±2μm（650mm长度）

- 榫槽位置度：±3μm

- 前缘半径：R0.1mm±0.01mm

2. 精密轴承套圈测量

- 沟道圆度：0.15μm

- 沟位置：±0.5μm

- 表面粗糙度：Ra 0.02μm（间接评估）

3. 微细轴类零件检测

- Ø0.1mm轴径：±0.05μm

- 直线度：0.1μm/10mm

- 径向跳动：0.15μm

六、系统验证报告

1. 不确定度分析

- Type A：0.03μm（10次测量σ）

- Type B：0.12μm（设备标定）

- 扩展不确定度：0.25μm（k=2）

2. 比对测试结果

| 测量项目       | 本系统       | 接触式测量   | 差值        |

| Ø25mm标准环规 | 24.9998mm   | 25.0001mm   | +0.3μm     |

| 1级量块50mm    | 50.0005mm    | 50.0002mm    | -0.3μm     |

七、行业解决方案

1. 汽车零部件方案

- 共轨喷油嘴：Ø0.12mm微孔测量

- 变速箱齿轮：3D齿形分析

- 转向节：58处关键尺寸全检

2. 医疗器械方案

- 人工关节：纳米级表面评估

- 手术器械：复杂曲面检测

- 齿科种植体：螺纹参数测量

3. 光学元件方案

- 非球面镜：0.1λ面形精度

- 棱镜角度：±0.5"

- 镀膜厚度：间接测量

本精密机械零件尺寸机器视觉测量系统通过：

- ISO 9001:2015认证

- 德国PTB校准认证

- 中国计量院检测认证

典型客户效益：

- 检测效率提升20-50倍

- 测量一致性提高90%

- 质量成本降低60%+

- 支持CPK≥2.0的稳定生产。
