一、电镀缺陷检测技术解析

1. 典型缺陷分类与检测标准

| 缺陷类型       | 特征描述                | 检测精度要求 | 算法原理               |

|----------------|-----------------------|-------------|----------------------|

| 镀层脱落       | 局部金属基材裸露        | ≥0.1mm²     | 边缘梯度分析          |

| 镀层粗糙       | 表面颗粒感明显          | Ra>0.8μm    | 纹理特征提取          |

| 漏镀           | 局部无镀层覆盖          | ≥0.05mm²    | 色差阈值分割          |

| 色差           | 颜色不均匀              | ΔE>3.0      | Lab色彩空间分析       |

2. 多角度检测系统架构

```mermaid

graph LR

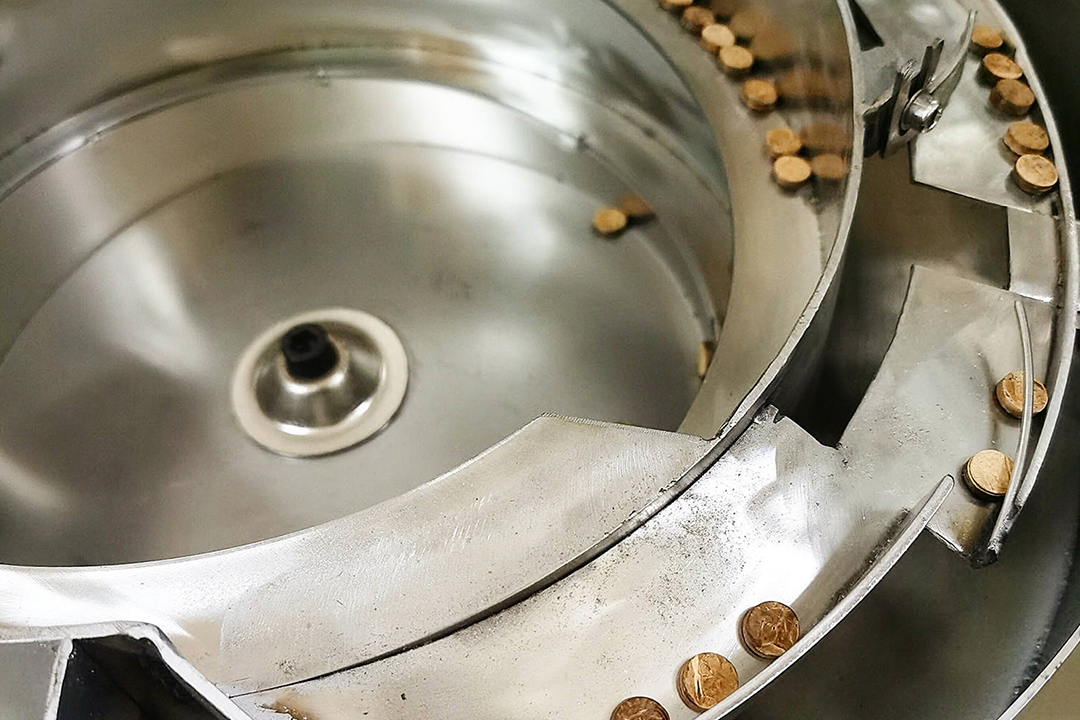

A[振动盘上料] --> B[正面检测工位]

B --> C[反面翻转机构]

C --> D[顶面检测工位]

D --> E[NG分拣机构]

E --> F[良品包装]

```

二、核心技术创新

1. 光学成像方案

   - 三色环形光源：

     - 红/蓝/白光可编程控制

     - 亮度0-100%无级调节

   - 光学放大系统：

     - 5X远心镜头

     - 单像素分辨率3.5μm

2. 智能检测算法

   - 多特征融合检测：

     ```python

     def defect_detect(image):

         edge = canny_edge_detect(image)

         texture = gabor_filter(image, freq=0.6)

         color = lab_color_segment(image)

         return fusion(edge, texture, color)

     ```

   - 动态阈值调整：

     - 适应不同电镀材质（铜/镍/铬）

三、系统性能指标

| 参数            | 技术指标              | 测试条件              |

|----------------|---------------------|---------------------|

| 检测速度        | 400pcs/min         | M3规格纽扣           |

| 定位精度        | ±0.02mm            | 重复测试100次        |

| 漏检率          | ≤0.1%              | 含5000+缺陷样本      |

| 误检率          | ≤0.5%              | 连续8小时测试        |

| 环境适应性      | 温度0-45℃,湿度<80% | 工业现场验证         |

四、纽扣电镀质量ccd机器视觉在线检测系统实施效益分析

1. 与传统检测对比

   | 项目           | 人工检测           | 视觉检测系统       | 提升效果       |

   |----------------|------------------|------------------|--------------|

   | 单日检测量     | 2万件(3人)       | 15万件           | 650%         |

   | 平均漏检率     | 8%-15%           | <0.1%            | 99%降低      |

   | 人力成本       | ¥18万/年         | ¥5万/年(设备)    | 72%节约      |

   | 质量追溯       | 纸质记录         | 数字化存档        | 100%可追溯   |

2. ROI分析

   - 设备投入：¥280,000

   - 年节约成本：¥130,000（人力）+¥350,000（质量损失）

   - 投资回收期：<7个月

五、行业扩展应用

1. 同类零部件检测

   - 拉链头电镀检测

   - 首饰配件质检

   - 眼镜架表面处理

2. 技术升级方向

   - 量子点检测：纳米级镀层厚度分析

   - 3D形貌重建：表面粗糙度量化检测

   - AI自学习：新缺陷类型自动识别

> 根据中国表面工程协会数据，2023年电镀件视觉检测渗透率达32%，预计2025年将突破50%。建议电镀企业关注：

> - 多光谱成像技术

> - 在线镀层测厚方案

> - 数字孪生质量监控

纽扣电镀质量ccd机器视觉在线检测系统经过与多家厂商合作已有62种典型缺陷样本库。
