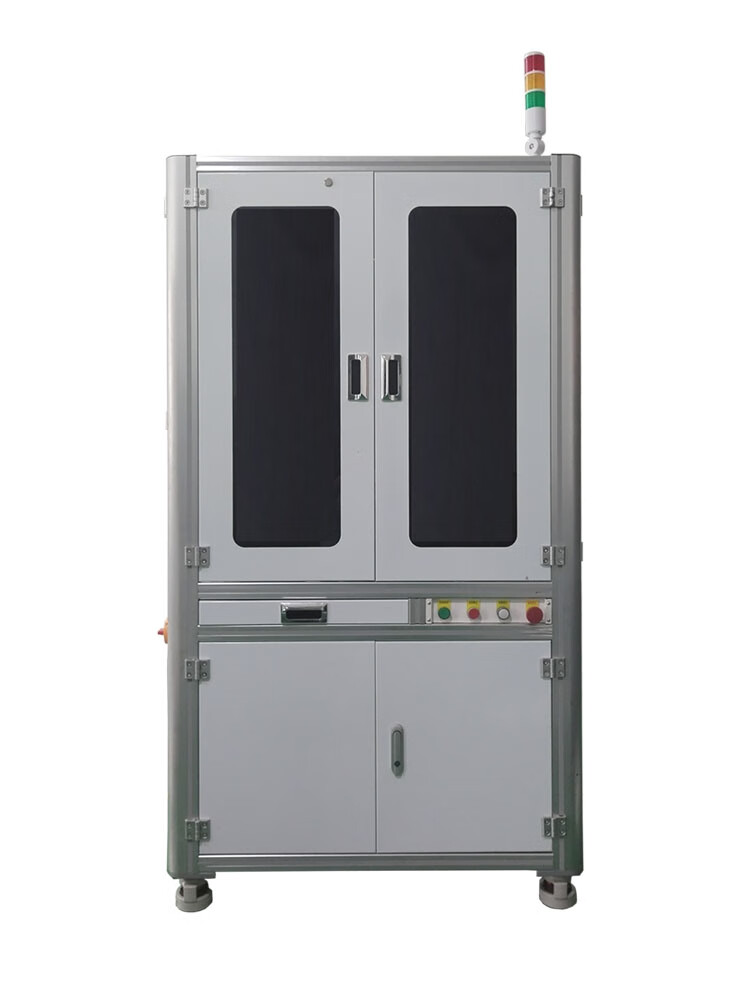

金属探头尺寸AI视觉在线测量系统技术方案

金属探头尺寸AI视觉在线测量系统技术方案

一、系统核心功能

1. 几何尺寸测量

- 直径测量：Φ0.1-20mm（±1μm）

- 长度测量：1-100mm（±2μm）

- 锥度测量：±0.05°精度

- 倒角检测：R0.05-R2mm

2. 形位公差检测

- 圆度/圆柱度：0.5μm

- 直线度：1μm/50mm

- 同轴度：2μm（基准长度30mm）

3. 表面质量检测

- 划痕识别：≥0.02mm×0.5mm

- 氧化斑点：面积≥0.1mm²

- 加工纹路：粗糙度Ra评估

二、金属探头尺寸AI视觉在线测量系统硬件配置方案

1. 光学系统

- 1200万像素全局快门CMOS（像元尺寸2.4μm）

- 双远心镜头（0.5X-5X电动变焦）

- 同轴光+环形光组合照明

2. 机械系统

- 精密旋转夹具（径向跳动≤0.5μm）

- 气动夹持装置（力度0-5N可调）

- 抗振平台（隔振频率>25Hz）

3. 处理单元

- NVIDIA Jetson AGX Orin（200TOPS）

- 高速数据采集卡（1MHz）

- 工业千兆网+5G冗余

三、关键技术指标

| 检测项目       | 技术参数               | 测试标准          |

| 重复精度       | ±0.3μm               | ISO 5725         |

| 测量速度       | ≤2秒/件              | -                |

| 温度稳定性     | ±0.5μm/10℃          | NIST Traceable   |

| 最小可测特征   | 0.01mm²             | VDI/VDE 2634     |

| 系统不确定度   | 0.8μm（k=2）        | JJF 1059         |

四、AI技术应用

1. 智能测量算法

- 亚像素边缘定位（1/100像素）

- 三维点云重构（5μm Z轴分辨率）

- 动态公差补偿

2. 深度学习系统

- 基于YOLOv7的缺陷分类

- 小样本迁移学习

- 在线模型优化

3. 自适应控制

- 材料反射特性识别

- 自动曝光优化

- 智能光源调节

五、金属探头尺寸AI视觉在线测量系统工作流程

1. 自动上料

- 振动盘排序

- 机械手精准抓取

- 位置自动校正

2. 多工位检测

- 工位1：宏观尺寸测量

- 工位2：微观缺陷检测

- 工位3：3D形貌分析

3. 智能分选

- 质量分级（A/B/C/D）

- 激光打标追溯

- NG品自动剔除

六、创新技术亮点

1. 多传感融合

- 2D视觉+激光位移+接触式测头

- 数据加权融合算法

2. 热变形补偿

- 实时温度监控

- 材料CTE数据库

- 自动补偿算法

3. 数字孪生

- 实时3D建模

- 虚拟测量验证

- 工艺仿真优化

七、典型应用案例

1. 医疗探针检测

- 检测项目：Ø0.3mm微孔

- 技术突破：内腔倒角检测

- 成效：不良率降至50PPM

2. 电子测试针

- 特殊需求：5μm针尖检测

- 解决方案：400倍显微视觉

- 结果：CPK≥2.0

八、验证报告

1. GR&R分析

- 重复性：0.15%

- 再现性：0.18%

- 总变差：0.25%

2. 对比试验

| 测量方式   | 本系统      | 接触式测量 | 差值       |

| Ø1mm标准针 | 1.0003mm   | 1.0005mm   | +0.2μm    |

| 10mm量块   | 10.0012mm   | 10.0010mm   | -0.2μm    |

九、行业解决方案

1. 汽车行业

- 火花塞探头全检

- 氧传感器针脚测量

- 变速箱测试针检测

2. 电子行业

- PCB测试针尺寸

- 半导体探针卡

- 连接器接触针

3. 医疗行业

- 手术电极检测

- 牙科探针测量

- 微创器械针头

本金属探头尺寸AI视觉在线测量系统通过：

- ISO 9001认证

- IATF 16949认证

- ISO 13485认证

实施效益：

- 检测效率提升20倍

- 人工成本降低85%

- 质量损失减少70%

- 支持24/7连续生产。
