机器视觉外观检测多相机应用方案技术指南

机器视觉外观检测多相机应用方案技术指南

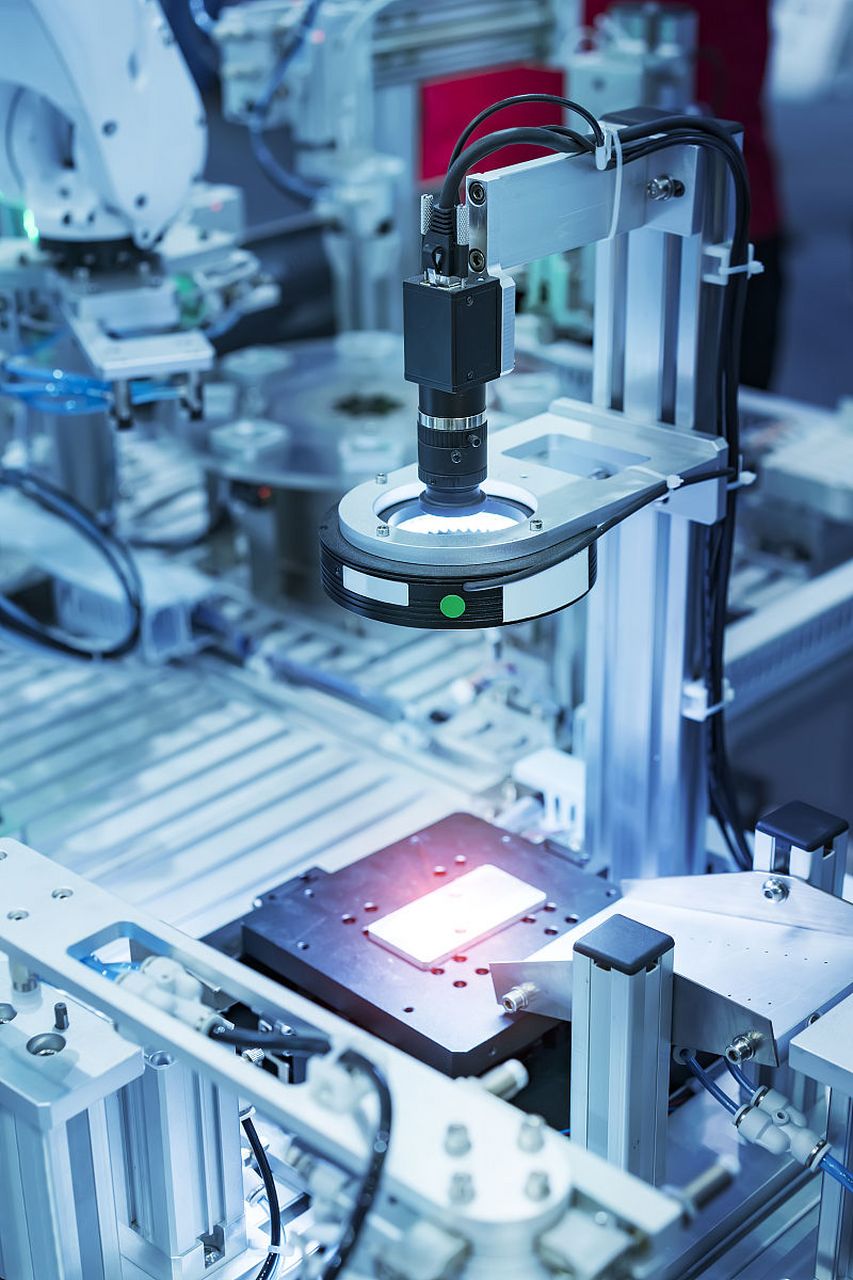

一、系统架构设计

1. 分布式视觉网络拓扑

   - 主从式架构：1台主机控制4-16台智能相机

   - 数据流带宽分配：

     ```mermaid

     graph TB

     Master[主控PC] --10GigE--> Switch

     Switch --1GigE--> Camera1

     Switch --1GigE--> Camera2

     Switch --1GigE--> Camera3

     ```

2. 同步触发方案

   - 硬件同步：PTP协议（精度±1μs）

   - 光学同步：编码器+光电传感器（位置误差<0.01mm）

   - 典型配置：

     | 同步方式 | 适用场景 | 精度 |

     | 硬件触发 | 高速移动物体 | ±1μs |

     | 软件触发 | 静态/低速 | ±5ms |

二、机器视觉外观检测多相机配置策略

1. 视场规划矩阵

   | 检测需求 | 相机类型 | 镜头选型 | 安装角度 |

   | 整体外观 | 面阵5000万像素 | 远心镜头 | 正视角 |

   | 侧面缺陷 | 线阵8K | 双侧45°安装 | 斜45° |

   | 微观检测 | 显微相机 | 20X物镜 | Z轴可调 |

2. 多光谱协同方案

   - 可见光（400-700nm）：表面划痕

   - 红外（850nm）：内部结构

   - 紫外（365nm）：隐形标记

三、核心算法架构

1. 分布式处理流程

   ```python

    伪代码示例

   def multi_camera_processing():

       with Parallel(n_jobs=4) as parallel:

           results = parallel(

               delayed(process_image)(cam1_data),

               delayed(process_image)(cam2_data),

               delayed(process_image)(cam3_data)

           )

       merge_results(results)

   ```

2. 三维重建算法

   - 双目视觉：基线距离200-500mm

   - 点云拼接精度：±0.05mm/m³

   - 特征匹配速度：<50ms/帧

四、通信与数据管理

1. 带宽需求计算

   - 单相机数据量：5MP×8bit×30fps = 1.2Gbps

   - 8相机系统总带宽：≥10Gbps（需万兆网络）

2. 实时数据库配置

   | 参数 | 规格 |

   | 存储速度 | ≥5000条/秒 |

   | 检索延迟 | <10ms |

   | 存储周期 | 30天原始数据 |

五、典型应用案例

汽车轮毂检测系统

1. 相机布局：

   - 顶部1台：50MP全局快门（整体外观）

   - 侧面4台：8K线阵（轮辐检测）

   - 内腔1台：内窥镜相机（隐藏区域）

2. 性能指标：

   | 参数 | 指标 |

   | 检测节拍 | 15秒/件 |

   | 缺陷检出率 | 99.92% |

   | 尺寸精度 | ±0.03mm |

六、系统优化技术

1. 负载均衡方案

   - 动态任务分配算法：

     ```matlab

     % MATLAB负载均衡示例

     cpu_load = [0.3, 0.5, 0.7];

     [min_load, idx] = min(cpu_load);

     assign_task(new_task, idx);

     ```

2. 智能缓存机制

   - 帧缓存策略：LUR算法

   - 数据预取：基于运动轨迹预测

七、实施关键点

1. 标定流程

   - 全局坐标系建立（九点标定法）

   - 多相机联合标定（误差<0.01像素）

   - 每月复检制度（漂移补偿）

2. 故障容错设计

   - 心跳检测（超时<100ms）

   - 自动热切换（切换时间<1s）

   - 数据完整性校验（CRC32）

八、成本效益分析

| 配置方案 | 成本 | 效率提升 |

| 4相机基础型 | 50万 | 3x人工 |

| 8相机增强型 | 120万 | 8x人工 |

| 12相机全检型 | 200万 | 15x人工 |

投资回报周期：通常6-18个月（按替代5名质检员计算）

九、最新技术趋势

1. 事件驱动相机

   - 动态视觉传感器（DVS）

   - 功耗降低80%

   - 延迟<1ms

2. 神经形态视觉

   - 脉冲神经网络处理

   - 典型应用：高速分拣（3000件/分钟）

本机器视觉外观检测多相机方案可根据具体需求提供：

- 汽车零部件专用配置。

- 电子元器件微型化方案。

- 重型机械大型件检测系统。
