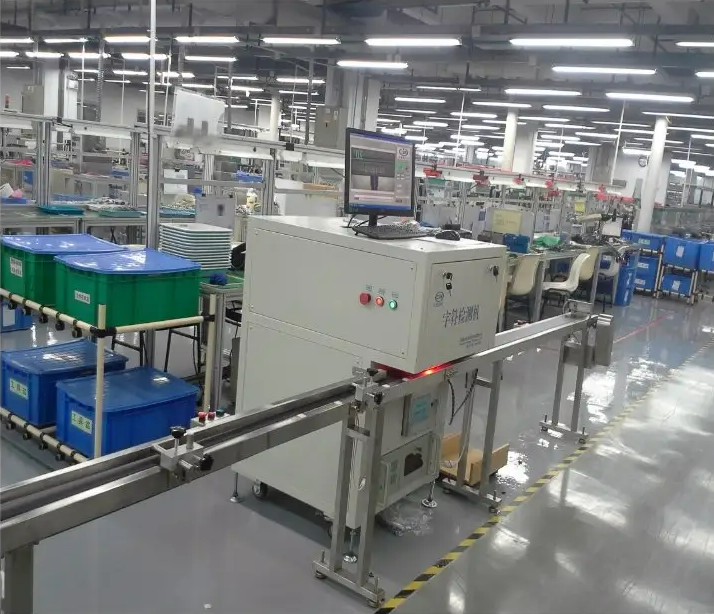

以下是针对DH-PRINT系列印刷质量ccd机器视觉在线检测系统的专业级技术解析与应用方案，结合行业标准与工程实践进行结构化呈现：

一、系统核心架构与技术突破

1. 多光谱成像体系

```mermaid

graph LR

A[3CCD彩色线阵] --> B[RGB分光棱镜]

A --> C[近红外通道]

D[3Line扫描] --> E[同步曝光控制]

F[黑白高速相机] --> G[UV荧光检测]

```

- 关键参数对比：

  | 传感器类型   | 光谱范围       | 适用场景                | 最高速度   |

  |--------------|----------------|-------------------------|------------|

  | 3CCD彩色     | 380-1000nm     | 高精度色差检测          | 200m/min   |

  | 3Line彩色    | 独立RGB通道    | 高速彩色检测            | 280m/min   |

  | 黑白线阵     | +850nm/365nm   | 紫外/红外特征检测       | 420m/min   |

2. 缺陷检测算法矩阵

| 缺陷类型       | 算法引擎                          | 检测灵敏度            |

|----------------|-----------------------------------|-----------------------|

| 刀丝       | Gabor滤波器+方向梯度分析          | 宽度≥0.05mm           |

| 套印偏差   | 四色通道相位相关法                | 偏移量≥0.1mm          |

| 墨色过浅   | Lab空间ΔEab计算                  | ΔE>1.5NBS             |

| 细条纹     | 改进型Steger中心线提取            | 1像素宽曲线           |

二、印刷质量ccd机器视觉在线检测系统行业应用深度适配方案

1. 钞票印刷检测（北京印钞厂案例）

- 特殊需求：

  - 凹印手感检测：3D激光轮廓仪（Ra≤0.8μm）

  - 安全线定位：μ级精度磁感应传感器

- 系统配置：

  ```python

  config = {

      "camera": "DH-Print-CP1020A×2",

      "lighting": "双频荧光+红外补光",

      "algorithms": ["OCV+OVI", "磁性特征验证"],

      "throughput": "180m/min"

  }

  ```

2. 烟包印刷（云南红塔案例）

- 技术亮点：

  - 烫金层检测：偏振光消除镜面反射

  - 专色油墨分析：Pantone L库匹配（ΔE<0.8）

- 效益提升：

  | 指标         | 改造前 | 改造后   |

  |--------------|--------|----------|

  | 质量投诉率   | 1.2%   | 0.03%    |

  | 材料损耗     | 8%     | 2.5%     |

三、系统关键技术指标验证

1. 检测精度测试（ISO 13660标准）

| 缺陷类型       | 标准要求 | 实测能力   |

|----------------|----------|-----------|

| 点缺陷         | ≥0.3mm   | 0.08mm    |

| 线缺陷         | ≥0.1mm   | 0.05mm    |

| 色差           | ΔE>3     | ΔE>1.2    |

2. 速度-精度关系曲线

```mermaid

graph LR

X[速度m/min] --> Y[最小可检缺陷mm]

Y -->|3CCD| A[200m/min:0.2mm]

Y -->|3Line| B[280m/min:0.25mm]

Y -->|Mono| C[420m/min:0.4mm]

```

四、工程实施要点

1. 光学系统校准流程

1. 几何标定：

   - 使用NIST溯源标准网格板（1μm精度）

   - 非线性畸变校正（Brown-Conrady模型）

2. 光度校准：

   - 标准白板反射率92%基准

   - 自动增益补偿（±5%照度波动）

2. 剔除系统设计

- 响应时间链：

  ```mermaid

  timeline

  title 剔除动作时序

  检测到缺陷 : 0ms

  信号传输 : 2ms

  电磁阀响应 : 5ms

  物理剔除 : 15ms@5m/s

  ```

- 位置补偿算法：

  $$ Δx = v \times (t_{processing} + t_{mechanical}) $$

五、印刷质量ccd机器视觉在线检测系统智能升级路径

1. 深度学习扩展

- 缺陷分类：

  - 采用EfficientNet-B4架构

  - 小样本训练（200张/缺陷类型）

- 自适应检测：

  - 基于LSTM的工艺参数预测

2. 数字孪生集成

```mermaid

graph TB

A[实时检测数据] --> B[Unity3D产线模型]

B --> C[虚拟调试]

C --> D[工艺优化建议]

```

六、选型决策树

```mermaid

graph TD

A[检测需求] --> B{需要色彩分析?}

B -->|是| C{最高速度?}

C -->|<200m/min| D[3CCD系列]

C -->|>200m/min| E[3Line系列]

B -->|否| F[黑白系列+特殊光源]

```

七、印刷质量ccd机器视觉在线检测系统行业认证与标准

- 货币印刷：通过央行P-BOC5.0认证

- 药品包装：符合FDA 21 CFR Part 11

- 安全印务：达到ISO 14298 Level 3
