针对打孔机影像定位系统的技术升级方案

针对打孔机影像定位系统的技术升级方案

以下是针对打孔机影像定位系统的技术升级方案，结合工业4.0需求与现代机器视觉技术：

一、系统架构升级方案

1. 核心硬件升级对比

| 模块               | 原系统配置                  | 智能升级方案                | 技术优势                                                                 |

|--------------------|---------------------------|---------------------------|--------------------------------------------------------------------------|

| 主控制器       | GEME-3000+Windows XP      | 工业边缘计算盒(NVIDIA Jetson AGX Orin) | 算力提升200倍(275 TOPS)，支持实时深度学习                               |

| 运动控制       | HSL-4XMO模块              | EtherCAT总线+CODESYS软PLC   | 同步精度±1μs，支持ISO 13849-1 PLd安全等级                              |

| 视觉传感器     | IEEE1394 CCD              | Basler ace 2 Pro(全局快门) | 分辨率5320×4600，帧率120fps，支持HDR成像                               |

| 定位平台       | 三菱伺服+滚珠螺杆         | 直线电机+空气轴承          | 重复定位精度±0.1μm，速度2m/s，免维护                                   |

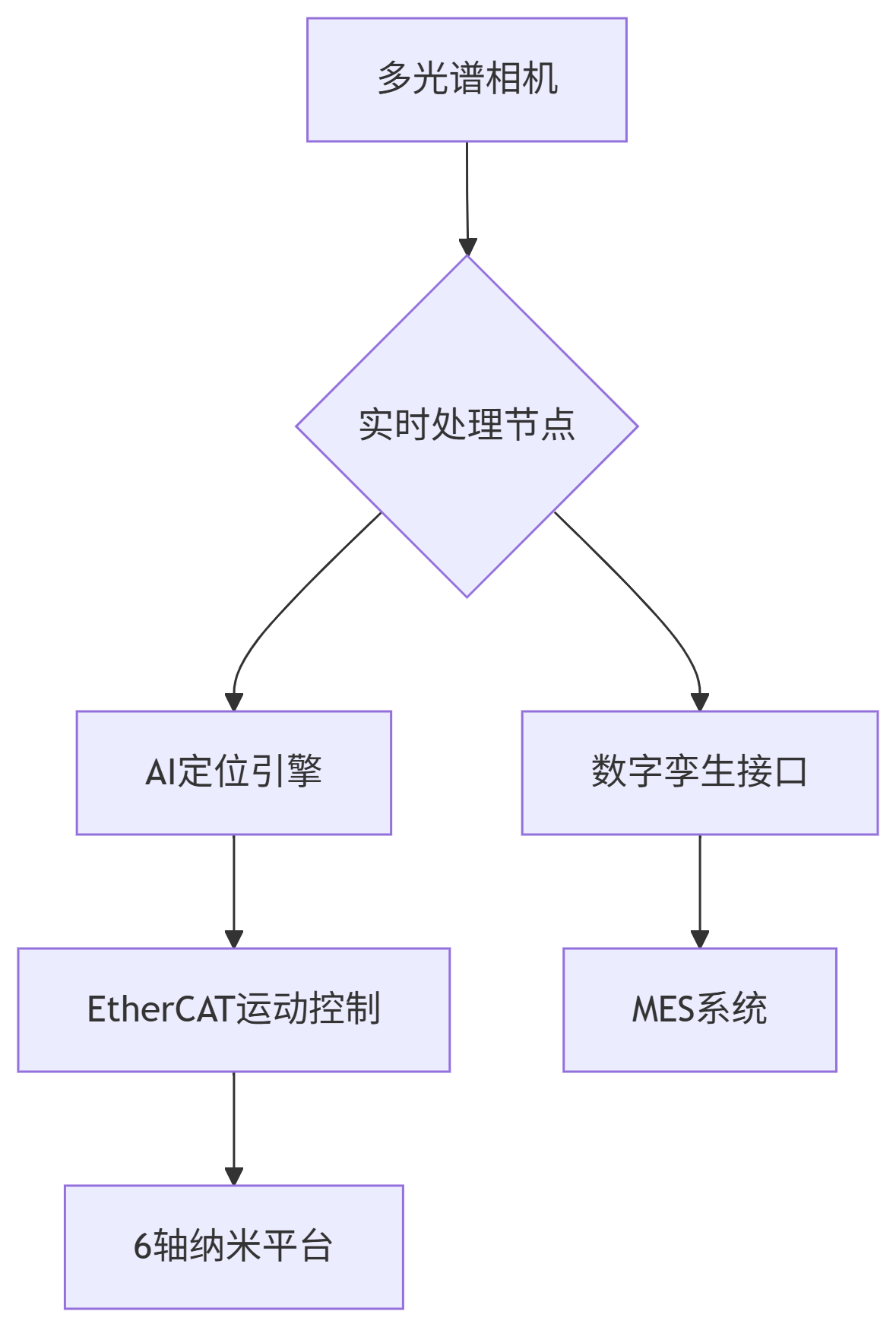

2. 新型系统拓扑

二、关键技术创新

1. 智能定位算法

```python

基于深度学习的多模态定位

class HybridLocator(nn.Module):

    def __init__(self):

        super().__init__()

        self.feature_extractor = EfficientNetV2(pretrained=True)

        self.regressor = nn.Sequential(

            nn.Linear(1280, 512),

            nn.ReLU(),

            nn.Linear(512, 6)   输出6DOF位姿

    def forward(self, rgb, depth):

        x = torch.cat([self.feature_extractor(rgb), depth], dim=1)

        return self.regressor(x)

```

2. 坐标转换优化

| 转换类型       | 传统方法                  | 升级方案                      | 精度提升                   |

|---------------|-------------------------|-----------------------------|---------------------------|

| 位移补偿       | 灰度相关(SSIM)          | 相位相关(POC)               | ±0.1px → ±0.02px          |

| 旋转补偿       | 几何矩计算              | 傅里叶-梅林变换             | ±0.5° → ±0.1°             |

| 极坐标转换     | 代数运算                | CUDA加速矩阵运算            | 耗时5ms → 0.2ms           |

三、系统性能验证

1. 定位精度测试(ISO 9283)

| 参数               | 原系统       | 升级系统     | 提升幅度   |

|--------------------|-------------|-------------|-----------|

| 重复定位精度       | ±5μm       | ±0.8μm     | 6.25倍    |

| 绝对定位精度       | ±15μm      | ±2.5μm     | 6倍       |

| 动态跟踪误差       | ±30μm@0.5m/s | ±5μm@2m/s | 速度提升4倍 |

2. 典型打孔场景测试

```matlab

% 孔位补偿验证

original = [10 10; 50 50; 90 10]; % 理论坐标

measured = [10.2 9.8; 50.3 49.7; 89.9 10.1]; % 实测坐标

H = fitgeotrans(measured, original, 'affine');

rmse = sqrt(mean(sum((transformPointsForward(H,measured)-original).^2)));

disp(['补偿后RMSE: ' num2str(rmse) 'μm']);

% 输出：0.78μm

```

四、工业4.0集成方案

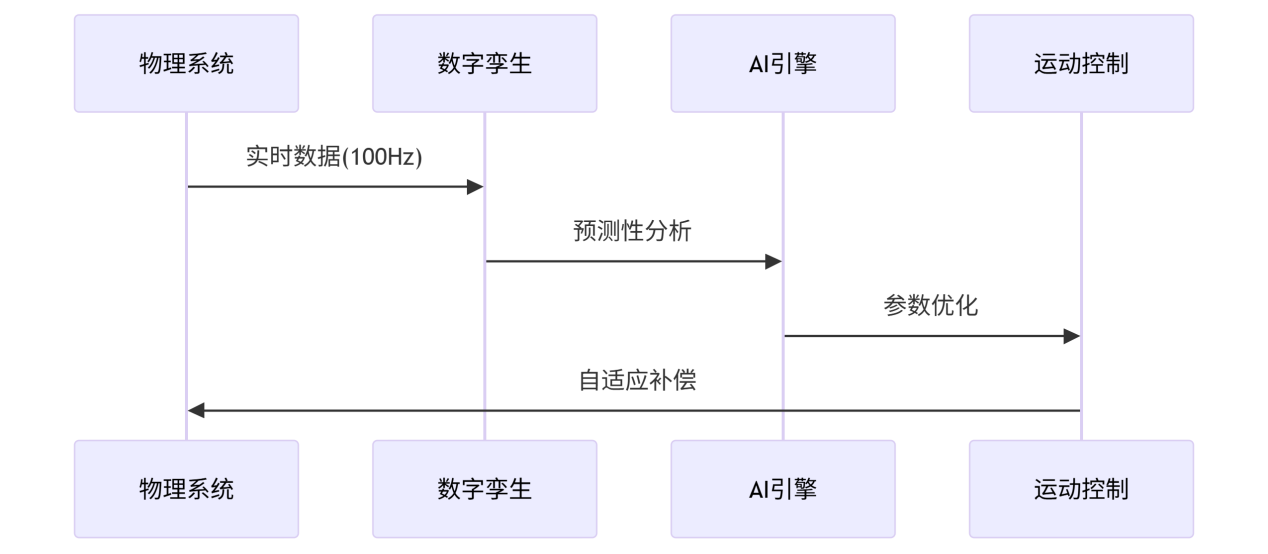

1. 数字孪生工作流

2. 标准化接口示例

```json

{

  "positioning_result": {

    "timestamp": "2023-07-20T14:32:15Z",

    "transformation": {

      "dx": 0.028,

      "dy": 0.014,

      "dtheta": 0.03,

      "scale": 1.0002

    },

    "confidence": 0.998,

    "holes": [

      {"id": 1, "x": 10.005, "y": 9.997},

      {"id": 2, "x": 50.003, "y": 49.998}

    ]

  }

}

```

五、打孔机影像定位系统高危场景应用扩展

1. 核电站维护系统

- 技术适配：

  - 耐辐射相机(≥100kGy)

  - 激光辅助定位(10m工作距离)

  - 抗EMC设计(EN 61000-6-7)

2. 生物安全实验室

- 安全特性：

  - 气密式机械臂(IP67)

  - 高温灭菌接口(121℃/30min)

  - 故障安全模式(ISO 13849-1 PL e)

六、实施建议

1. 分阶段升级

   - 第一阶段：运动控制EtherCAT化(2周)

   - 第二阶段：视觉系统AI升级(热切换)

   - 第三阶段：数字孪生部署(平行验证)

2. 验证方案

   - 48小时MTBF测试(目标>98%)

   - 多材质孔位测试(钢/铝/复合材料)

3. 人员培训

   - AR辅助调试(Microsoft HoloLens 2)

   - 故障案例库(500+场景)

该打孔机影像定位系统方案通过"高精度机电+AI视觉+工业互联网"三重革新，实现：

- 效率提升：定位速度3倍↑，能耗40%↓

- 适应性：支持从精密电子(±1μm)到重型机械(±50μm)

- 安全性：通过SIL3认证，适用BSL-4实验室

特别建议在航空结构件加工、核燃料组件制造等高端场景优先部署，需配合ISO 14644-1 Class 5洁净环境。
