电子制造业深度学习视觉检测解决方案深度解析

电子制造业深度学习视觉检测解决方案深度解析

行业现状与核心痛点

1. 电子制造新常态

   - 产品迭代周期从12个月缩短至6-8个月，新品上市检测方案部署时间需压缩至72小时内

   - 消费电子行业缺陷容忍度≤0.1%，但人工检测平均漏检率达8-12%

   - 微型化趋势导致0402（1.0×0.5mm）元件检测需达到±10μm精度

2. 传统检测技术瓶颈

   - 规则算法维护成本高：每款新产品需重新编程（平均耗时40人时）

   - 光学干扰难题：金属反光/透明材质导致的误判率超15%

电子制造业深度学习视觉检测解决方案技术架构创新

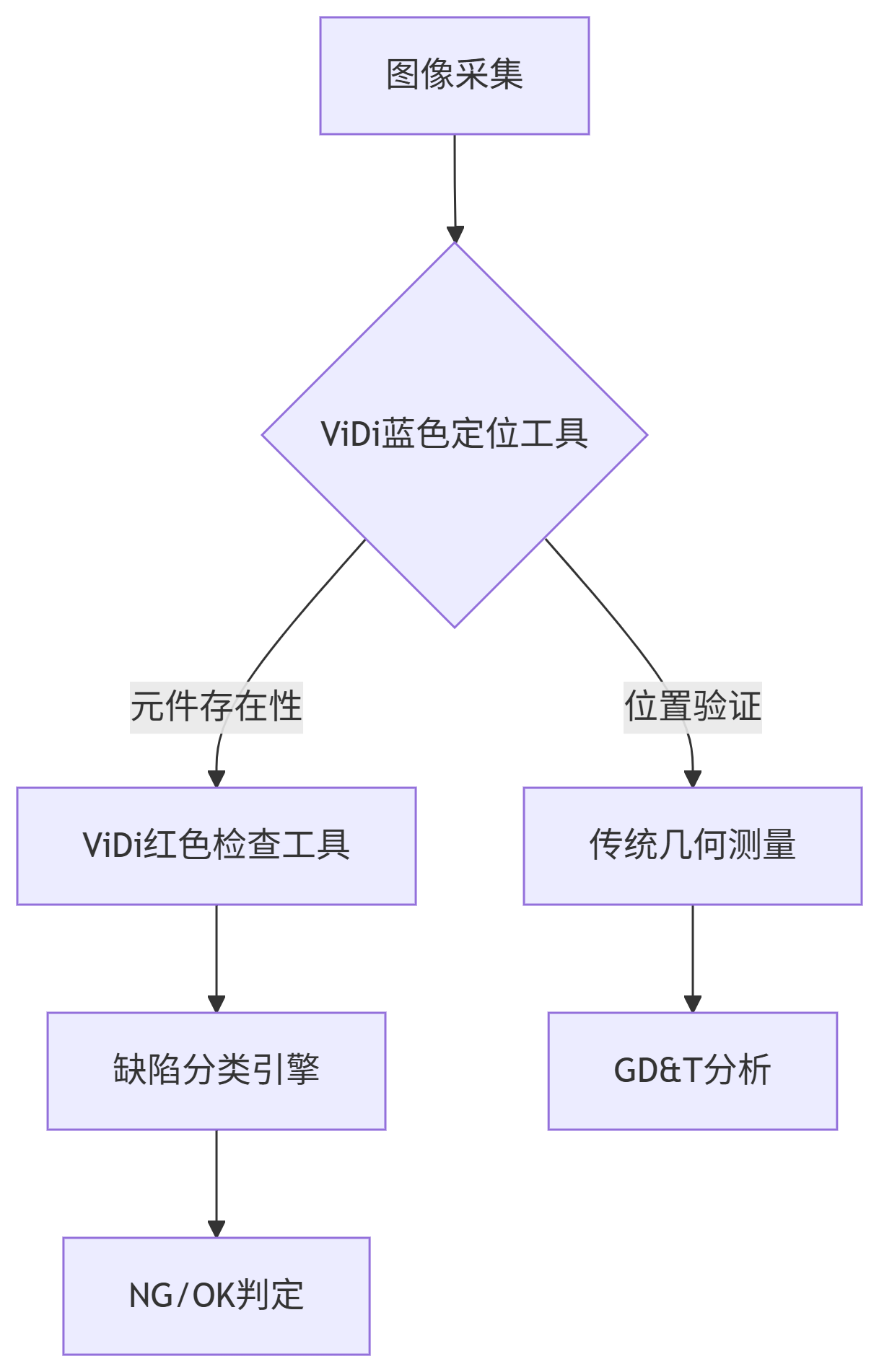

多工具协同检测系统

核心算法突破

1. 特征解耦学习

   - 采用注意力机制分离材质反光与真实缺陷特征

   - 公式实现：

     ```math

     F_{final} = \sigma(W_a \cdot [F_{texture}||F_{defect}])

     ```

     （W_a为可学习权重矩阵，||表示特征拼接）

2. 小样本迁移学习

   - 预训练模型+5-shot学习实现新品快速适配

   - 数据需求从传统方案的1000+样本降至50样本

三大场景解决方案对比

电子制造业深度学习视觉检测解决方案典型实施案例

某全球TOP3手机主板检测线

- 挑战：

  - 0.3mm间距Chip元件错位检测

  - 金色焊盘反光干扰

- 方案配置：

  - ViDi蓝色工具+红色工具协同

  - 200万像素相机@120fps

- 成果：

  ```python

   检测指标输出示例

  {

      "throughput": "285 boards/min",

      "FP_rate": 0.3%,

      "FN_rate": 0.7%,

      "training_time": "1.5h（含现场调试）"

  }

  ```

技术演进方向

1. 虚实融合检测

   - 集成NVIDIA Omniverse生成合成缺陷数据

   - 将模型训练周期从72小时缩短至8小时

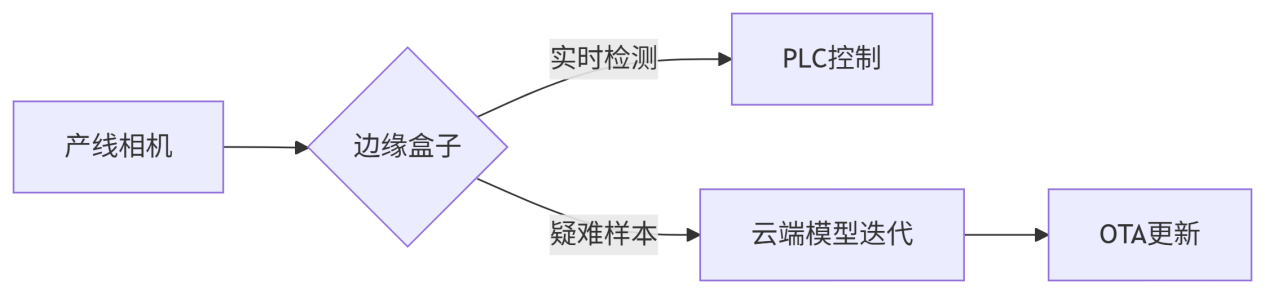

2. 边缘-云协同架构

   - 延迟<50ms，带宽占用降低80%

3. 多模态检测

   - 结合3D点云（结构缺陷）+ViDi（表面缺陷）

   - 在折叠屏手机检测中实现99.99%检出率

选型实施建议

1. 硬件配置基准

2. 验证方法论

   - 采用K-fold交叉验证确保模型泛化性

   - 产线试运行阶段执行MSA（测量系统分析）

电子制造业深度学习视觉检测解决方案通过深度学习与传统视觉的有机融合，解决了电子制造领域"检测柔性不足-维护成本高企"的恶性循环。数据显示，采用该方案的企业新品检测方案部署周期平均缩短67%，质量成本下降42%。
