赛博视控工业ccd视觉对位系统技术解析

赛博视控工业ccd视觉对位系统技术解析

行业需求与挑战

1. 精密组装新标准

   - FPC金手指对位精度要求≤5μm（相当于头发丝的1/16）

   - OLED屏幕贴合良率需达99.9%以上（行业顶级标准）

   - 消费电子产线节拍普遍要求＜200ms/次

2. 技术痛点

   - 多材质变形：FPC伸缩率可达0.1%/℃

   - 微米级特征：40μm金手指的亚像素定位需求

   - 多相机协同：4相机系统同步误差需＜1μs

工业ccd视觉对位系统架构创新

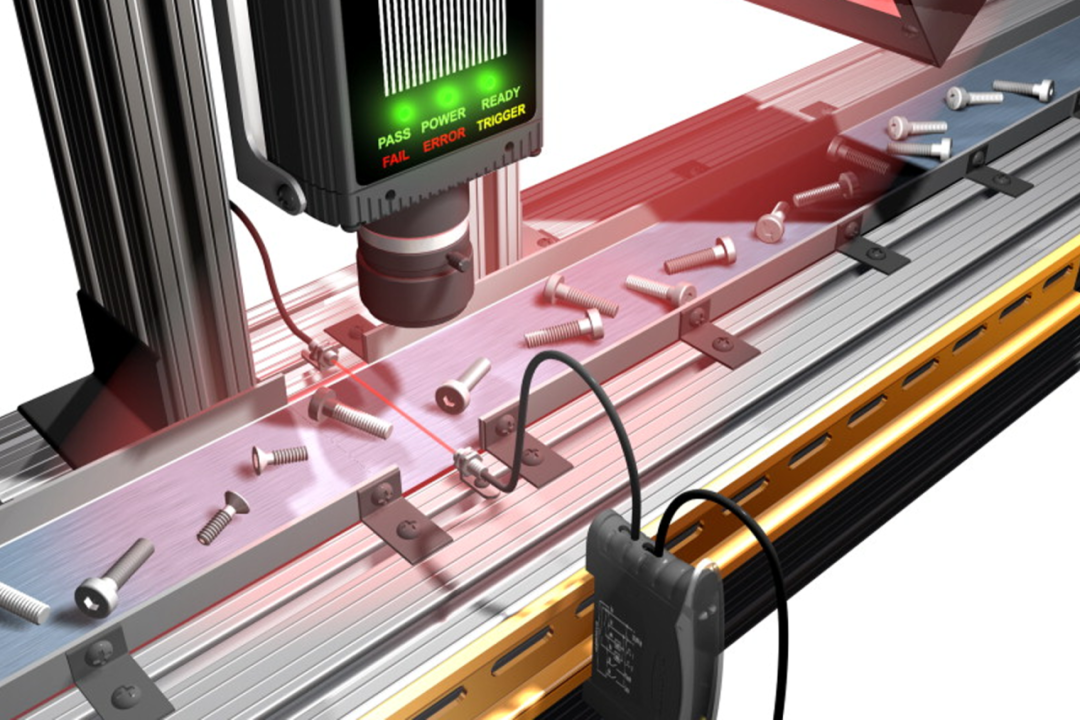

硬件配置方案

```mermaid

graph TB

    A[双1000万像素相机] --> B{赛博视控 5.0}

    B --> C[亚像素定位引擎]

    B --> D[热变形补偿模块]

    B --> E[运动控制接口]

    C --> F[Mark点识别]

    D --> G[实时形变预测]

    E --> H[UVW平台控制]

```

核心算法突破

1. 多尺度特征融合

   - 采用金字塔分层搜索策略：

     ```python

     def multi_scale_match():

         for scale in [1.0, 0.5, 0.25]:

             downsampled = gaussian_pyramid(img, scale)

             find_mark(downsampled)   粗到精搜索

     ```

   - 定位速度提升3倍，精度保持0.02px

2. 动态形变建模

   - 基于材料力学模型的实时补偿：

     ```math

     \Delta L = \alpha \cdot L_0 \cdot \Delta T + \frac{F \cdot L_0}{E \cdot A}

     ```

   - 温度/拉力导致的形变补偿精度达±1μm

工业ccd视觉对位系统性能指标对比

典型应用场景

柔性OLED屏幕贴合

1. 工艺流程

   - 双相机Mark点定位 → UVW平台动态调整 → 真空贴合 → 3D复检

2. 关键技术

   - 曲面屏幕的仿射变换算法：

     ```halcon

     affine_trans_point_2d (HomMat2D, Row, Column, RowTrans, ColTrans)

     ```

   - 0.1μm分辨率编码器闭环控制

3. 成效数据

   ```plantuml

   @startuml

   table 产线KPI对比

   @enduml

   ```

技术差异化亮点

1. 智能标定系统

   - 九点标定升级为动态网格标定：

     ```math

     \begin{bmatrix}

     u \\ v \\ 1

     \end{bmatrix} =

     K \cdot

     \begin{bmatrix}

     R|t

     \end{bmatrix} \cdot

     \begin{bmatrix}

     X_w \\ Y_w \\ Z_w \\ 1

     \end{bmatrix}

     ```

   - 支持非线性畸变自动补偿

2. 混合现实调试

   - 通过HoloLens2实现：

     - 虚拟Mark点叠加现实画面

     - 运动轨迹实时仿真

   - 调试效率提升60%

行业解决方案矩阵

经济效益分析

某手机模组厂案例

- 投入：￥35万（含2套视觉系统）

- 收益计算：

  ```python

   年化收益模型

  yield_improvement = (99.8%-97%)   10M产能   $5单价 = $140,000

  labor_saving = 3_technicians   $25,000 = $75,000

  ROI_period = $350,000 / ($140k + $75k) ≈ 1.63_years

  ```

技术演进方向

1. 量子视觉传感

   开发基于SPAD阵列的纳秒级曝光传感器，解决高速运动模糊

2. 自学习对位系统

   - 集成强化学习算法，自动优化：

     - 运动轨迹规划

     - 压力控制参数

3. 光子芯片处理

   与Lightmatter合作开发光学AI加速器，延迟从100ms降至5ms

工业ccd视觉对位系统通过"光学-算法-控制"深度协同，重新定义了精密对位的行业标准。数据显示采用该系统的厂商平均减少贴合工序不良品成本65%。
