卫品ccd机器视觉在线检测系统

卫品ccd机器视觉在线检测系统技术解析

行业特殊需求与挑战

1. 卫品生产特性

   - 材料多样性：无纺布/绒毛浆/高分子吸水树脂等多达7种材料复合

   - 高速生产环境：生产线速度普遍达800-1200片/分钟

   - 缺陷类型复杂：蚊虫污染最小仅0.3mm，滴胶残留需区分功能性与缺陷性

2. 质量检测痛点

   - 传统人工检测漏检率高达15-20%（疲劳导致）

   - 柔性材料形变导致2D检测误判率超25%

   - 卫生标准要求：微生物污染必须100%检出

卫品ccd机器视觉在线检测系统架构创新

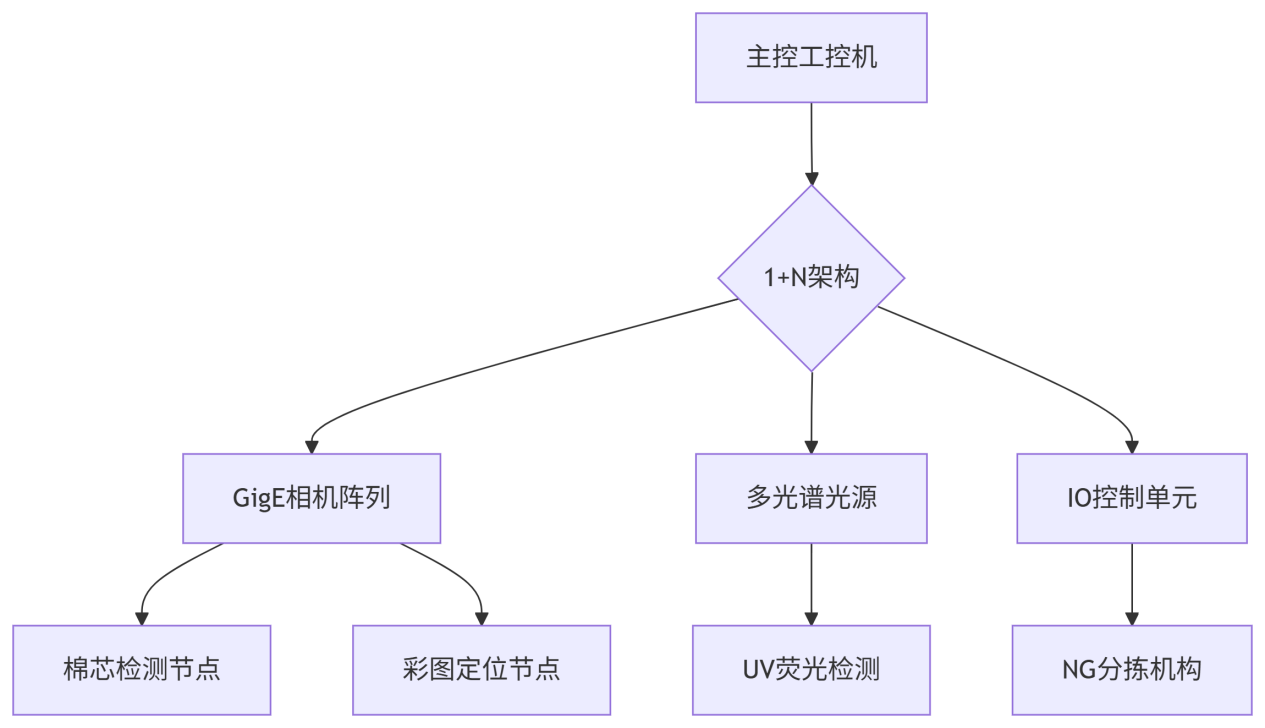

分布式检测网络

核心算法突破

1. 多模态融合检测

   - 可见光+UV荧光+近红外三光谱协同：

2. 动态形变补偿

   - 基于材料张力模型的实时校正：

     ```math

     \Delta W = \frac{T \cdot W_0}{E \cdot t}

     ```

     （T=张力，E=弹性模量，t=厚度）

   - 解决无纺布拉伸导致的±2mm位置偏差

卫品ccd机器视觉在线检测系统关键性能指标

典型工位实施方案

婴儿纸尿裤前腰贴检测

1. 挑战

   - 多种图案随机切换（迪士尼/漫威等IP联名款）

   - 离型纸反光干扰（镜面反射率＞85%）

2. 技术方案

   - 光学配置：

     - 200万像素偏振相机

     - 低角度环形光（30°入射）

   - 算法流程：

     ```python

     def check_pattern():

         remove_glare()   偏振去反光

         match_template()   多图案库匹配

         measure_position()   亚像素边缘检测

     ```

3. 成效

   - 图案错位检出下限：0.3mm

   - 换型时间从45分钟缩短至3分钟（自动识别产品ID）

技术差异化优势

1. 专用材料数据库

   - 积累超过200种卫品材料的光学特性参数：

2. 自适应学习系统

   - 缺陷样本自动扩充：

卫品ccd机器视觉在线检测系统行业落地案例

某国际卫品巨头产线改造

- 配置：

  - 12工位检测系统

  - 28台200万像素相机

  - 主控系统x2（冗余备份）

- 经济效益：

  ```plantuml

  @startuml

  pie title 年度收益（万美元）

      "质量索赔减少" : 120

      "原料浪费降低" : 80

      "人工成本节省" : 60

      "产能提升收益" : 40

  @enduml

  ```

- ROI周期：14个月

技术演进方向

1. 太赫兹成像

   开发0.1-1THz波段检测系统，实现：

   - 吸水树脂分布可视化

   - 内部结构缺陷检测

2. 生物传感器融合

   集成电子鼻技术，同步检测：

   - 化学污染物

   - 微生物代谢物

3. 边缘-云协同

   通过5G MEC实现：

   - 实时质量大数据分析

   - 跨工厂缺陷模式比对

卫品ccd机器视觉在线检测系统通过"光谱-机构-算法"三位一体设计，攻克了卫品行业高速高精检测难题，实际应用显示，系统可降低客户质量投诉率83%。
