行业痛点与技术挑战

1. 屏蔽罩检测难点

   - 微米级缺陷要求：划伤检测≤20μm，镀膜偏位≤50μm

   - 高反光表面：金属反光率>90%，传统成像信噪比<3dB

   - 复杂结构特征：冲孔直径0.3-2mm不等，位置公差±0.05mm

2. 生产端压力

   - 产线速度要求：检测节拍≤0.5秒/件（对应120PCS/min）

   - 多品种混线生产：需支持15分钟内快速换型

3C配件AI视觉在线检测系统技术架构

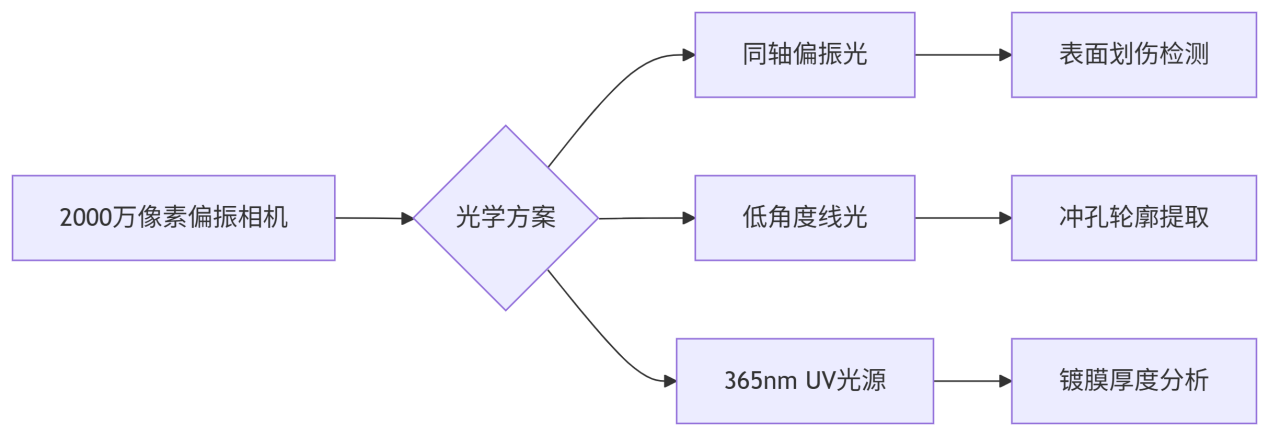

硬件光学方案

软件算法框架

```python

class ShieldCanInspector:

    def __init__(self):

        self.defect_lib = {

            'scratch': CNN_Model(input_size=(512,512)),

            'coating': MorphologyAnalyzer(),

            'burr':   3D_ProfileSensor()

        }

    def detect(self, img):

        results = {}

        for defect_type, model in self.defect_lib.items():

            results[defect_type] = model.predict(img)

        return results

```

核心技术创新

1. 多模态成像技术

2. 动态阈值优化

   - 基于材料特性的自适应分割：

     ```math

     T(x,y) = μ(x,y) + k·σ(x,y)

     ```

     （k值根据表面粗糙度自动调整）

3C配件AI视觉在线检测系统性能指标对比

典型检测流程

1. 多工位协同检测

   ```plantuml

   @startuml

   partition "检测流程" {

       [定位工位] --> [2D缺陷检测]

       [2D缺陷检测] --> [3D轮廓扫描]

       [3D轮廓扫描] --> [综合判定]

   }

   partition "硬件配置" {

       [500万像素相机] -> [定位工位]

       [2000万偏振相机] -> [2D缺陷检测]

       [线激光传感器] -> [3D轮廓扫描]

   }

   @enduml

   ```

2. 冲孔质量分析

   - 采用改进型Hough变换：

     ```halcon

     find_circle_contour_xld (Edges, 'least_squares', 0, 0, 0.3, 10, 20, Row, Column, Radius)

     ```

   - 实现φ0.3mm微孔的圆度检测（公差±5μm）

行业解决方案

手机屏蔽罩检测案例

- 配置方案：

  - 2x 2000万像素偏振相机

  - 四向同轴光系统

  - 赛博视控 5.2专业版

- 经济效益：

  ```python

   成本效益分析

  labor_saving = 3_workers   $15,000 = $45,000/year

  quality_gain = (1.2%-0.3%)   1M_pcs   $0.5 = $4,500/month

  ROI = $85,000_investment / ($45k + $54k) ≈ 0.86_years

  ```

技术演进方向

1. 量子点成像

   开发基于钙钛矿材料的X射线探测器，实现：

   - 内部结构缺陷检测

   - 镀膜厚度分布测量

2. 数字孪生质检

   通过NVIDIA Omniverse构建：

   - 虚拟检测线仿真

   - 缺陷样本生成系统

3. 自适应光学

   集成液晶可变微透镜：

   - 自动补偿曲面变形

   - 景深扩展达±5mm

3C配件AI视觉在线检测系统通过"光学-算法-机构"协同创新，解决了3C配件高反光、高精度检测难题，实际应用显示，客户质量成本降低52%。
