串口端子在线工业ccd视觉检测系统技术方案

串口端子在线工业ccd视觉检测系统技术方案

  串口端子在线工业ccd视觉检测系统，基于机器视觉的AI质检专家——0.05mm级精度全自动化检测

一、系统核心优势

二、串口端子在线工业ccd视觉检测系统检测项目详解

1. 缺针检测（核心难点）

- 检测区域：20mm×8mm female端子腔体

- 技术方案：

  - 采用20μm分辨率线激光扫描，生成端子腔体3D点云

  - 深度学习算法识别缺针/弯针/浮针（支持≥0.02mm位移）

2. 螺纹检测（创新点）

- 技术方案：

  - 同轴光+45°环形光多光源融合，增强螺纹对比度

  - 亚像素边缘检测算法，识别M1.0-M3.0螺纹（±1牙误差）

3. 塑料件反装检测

- 技术方案：

  - 紫外荧光标记识别（隐形定位点）

  - 拓扑分析算法判断装配方向。

三、系统架构

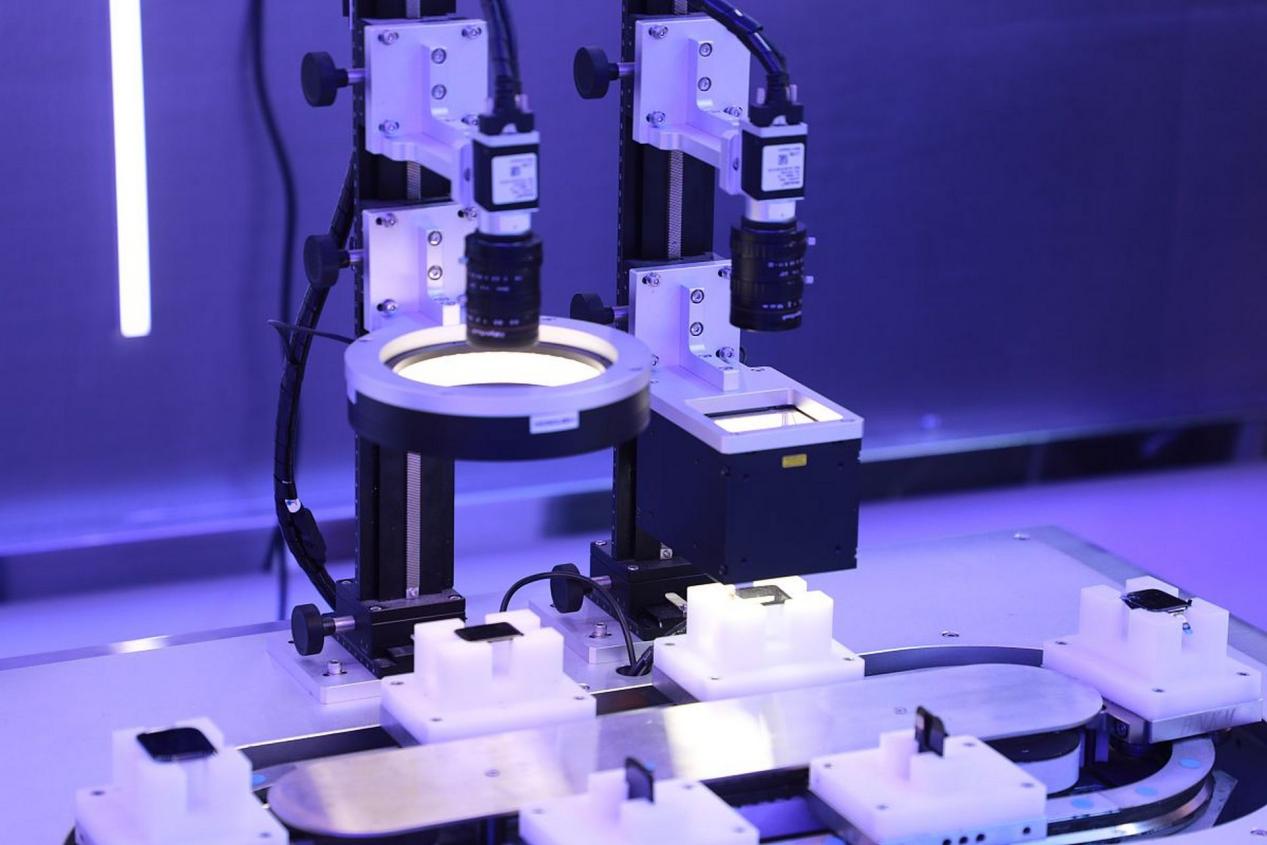

1. 光学检测单元

2. 运动控制单元

- 雅马哈SCARA机械手（重复定位精度±0.01mm）

- 基恩士LV-N11N光电传感器（响应时间0.1ms）

3. 处理平台

- 研华工控机（i7-1185G7+RTX3060，HexSight加速）

四、技术实现亮点

1. 3D+2D融合检测

- 线激光扫描获取端子高度图（检测浮针）

- 高分辨率面阵相机采集纹理信息（检测表面缺陷）

2. 智能学习系统

- 新端子型号只需5个样本即可完成建模

- 自动生成检测参数模板（保存至SQL数据库）

3. 闭环质量控制

- NG件自动分类（缺针/反装/螺纹不良）

- 实时SPC看板监控工艺波动。

五、实施效益分析

六、服务承诺

- 30天试机：免费检测1万件，输出GR&R报告（≥90%）

- 2小时响应：全国50个服务网点提供上门维护

- 软件终身升级：包含新型端子检测算法更新

串口端子在线工业ccd视觉检测系统为连接器品质保驾护航！系统通过ISO 9001/CE认证，符合IPC-620标准。
