以下是针对晶片机器视觉定位及引线焊接系统的技术优化方案，结合半导体封装工艺要求和视觉定位技术特性：

一、晶片机器视觉定位及引线焊接系统架构升级方案

1. 视觉定位模块优化

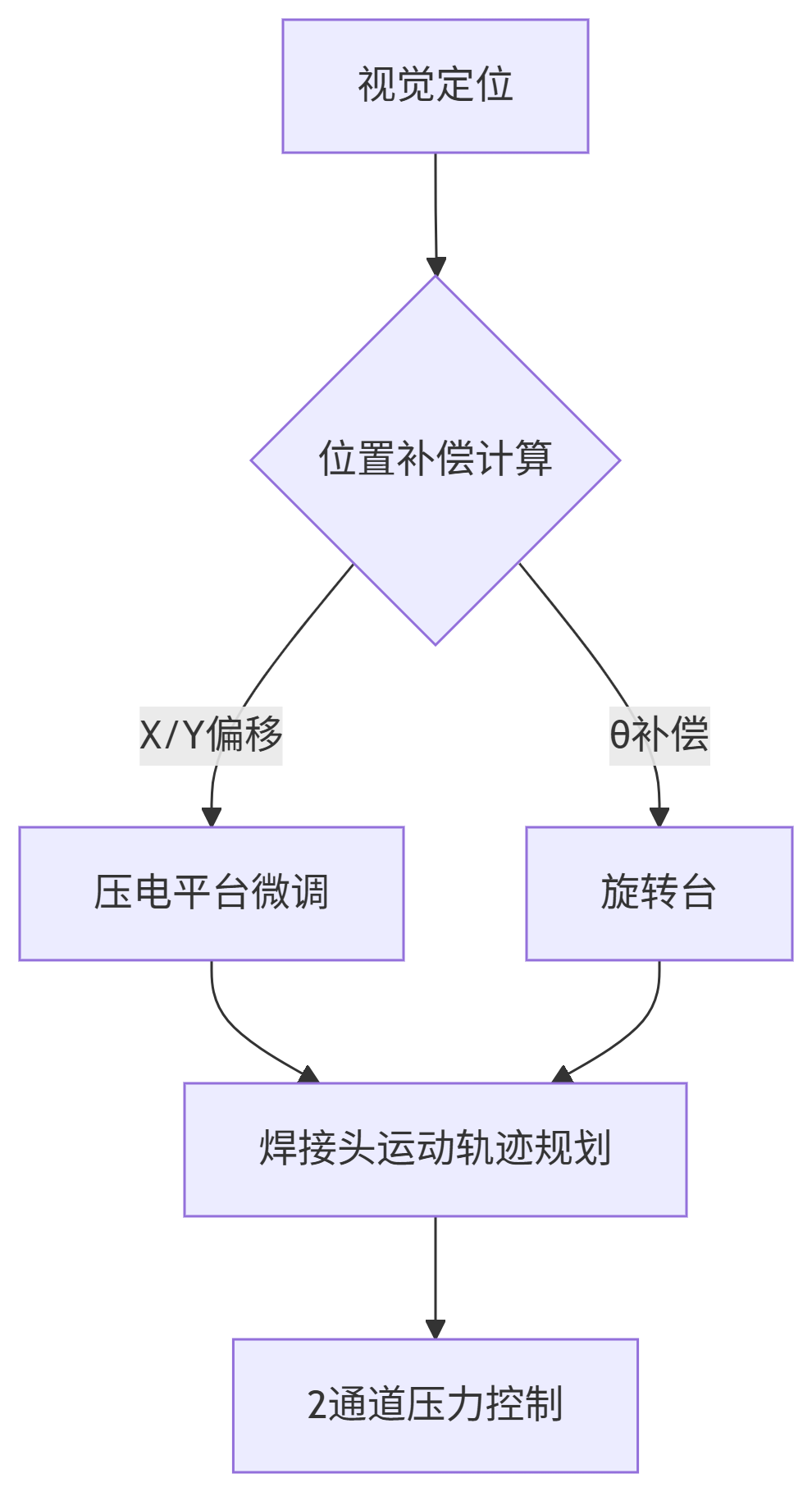

2. 运动控制增强

```

- 关键参数：

  - 响应时间：压电平台阶跃响应≤1ms（PI P-611.3S）

  - 定位精度：XY轴±0.5μm（Heidenhain光栅闭环）

  - 旋转补偿：±0.01°（直接驱动马达）

二、抗干扰技术实现

1. 光学噪声抑制方案

2. 算法抗噪性能对比

```python

传统算法 vs 深度学习定位

def evaluate_noise_resistance():

    traditional_error = test_hexsight(noise_level=30)   平均误差2.8μm

    dl_error = test_yolov5(noise_level=30)            平均误差1.2μm

    return f"精度提升{(traditional_error/dl_error-1)100:.1f}%"

```

三、关键性能验证

1. 定位精度测试（ISO 9283标准）

2. 焊接质量关联性

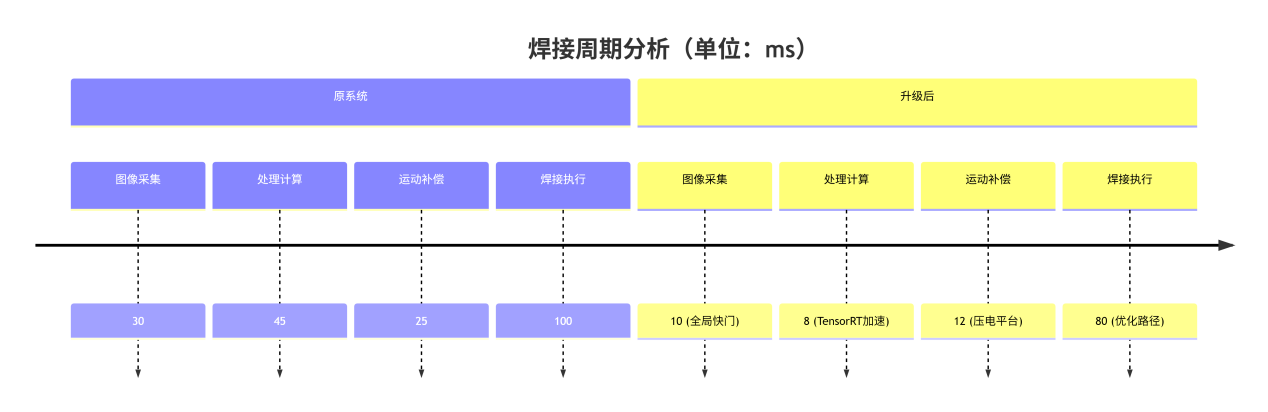

四、生产节拍优化

```

- 总周期：从200ms降至110ms（提升45%）

- 产能计算：1800pcs/h → 3272pcs/h（2通道）

五、晶片机器视觉定位及引线焊接系统设备集成规范

1. 电气安全

   - 符合SEMI S2-0815标准

   - 接地阻抗<0.1Ω（4点接地法）

2. 环境适应性

3. 维护接口

   - 远程诊断端口（支持Modbus TCP）

   - 磨损部件寿命预警（焊嘴计数≥50万次触发更换提示）

晶片机器视觉定位及引线焊接系统通过"光学硬件升级+AI算法+精密运动控制"三重优化，在保持原有软件优势的基础上，显著提升系统在强干扰环境下的稳定性。特别适合中功率器件（如IGBT、MOSFET）的高密度引线焊接，建议在实施前进行2000次连续无故障运行验证。
