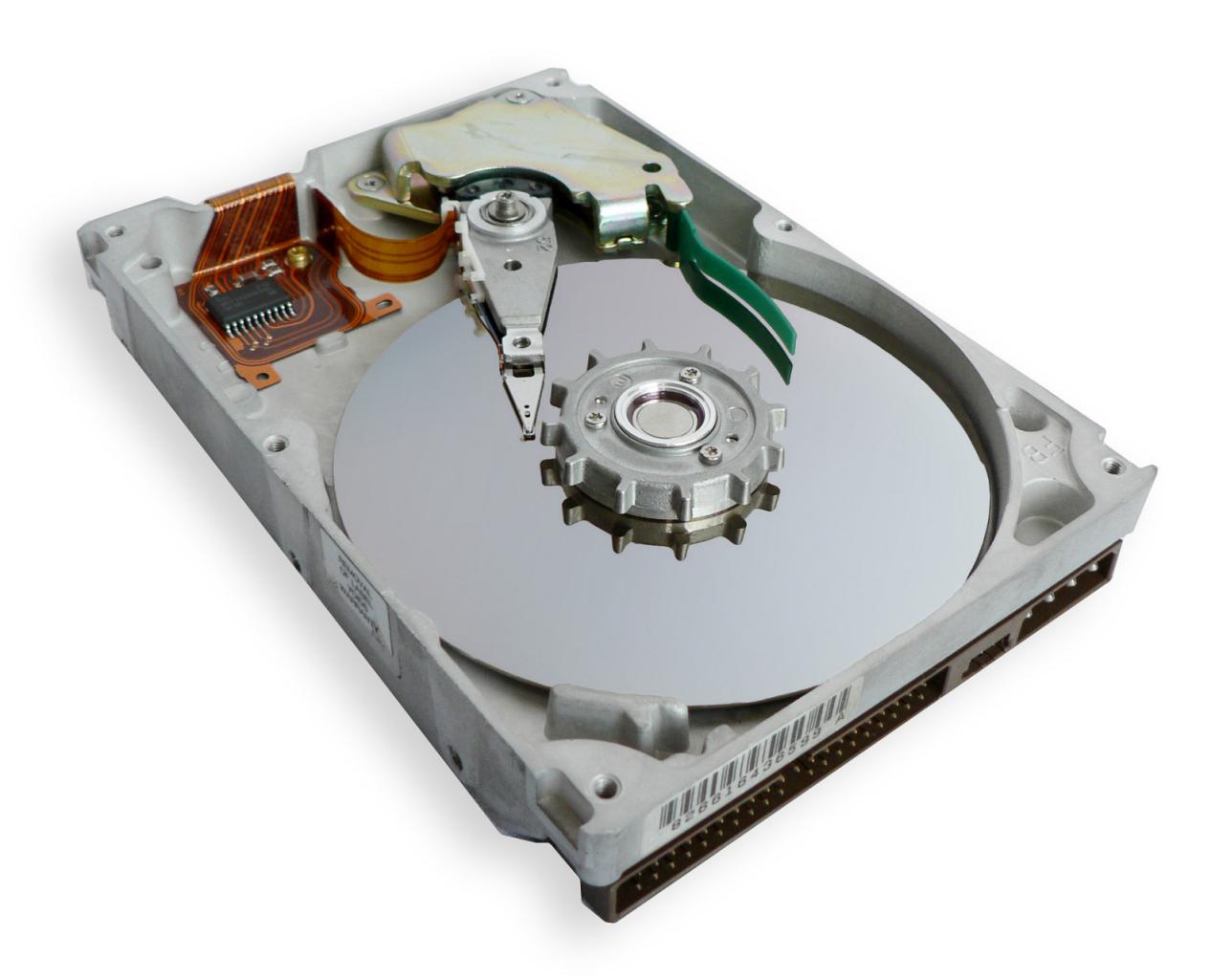

以下是针对硬盘磁头驱动架尾孔工业ccd视觉检测系统的专业设计方案，结合高精度测量需求与工业视觉技术规范：

一、系统架构设计

1. 光学测量模块

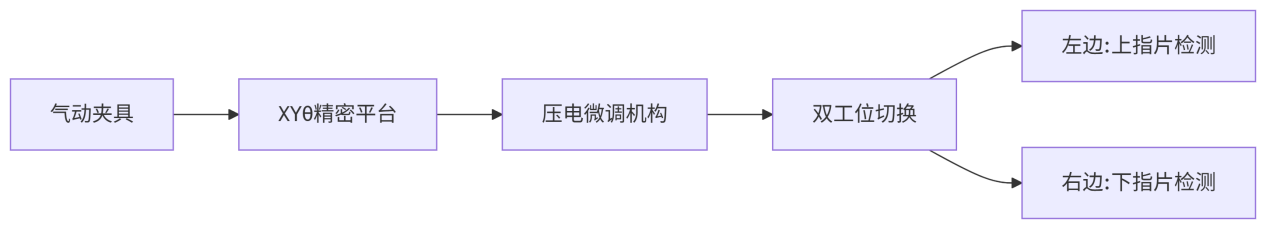

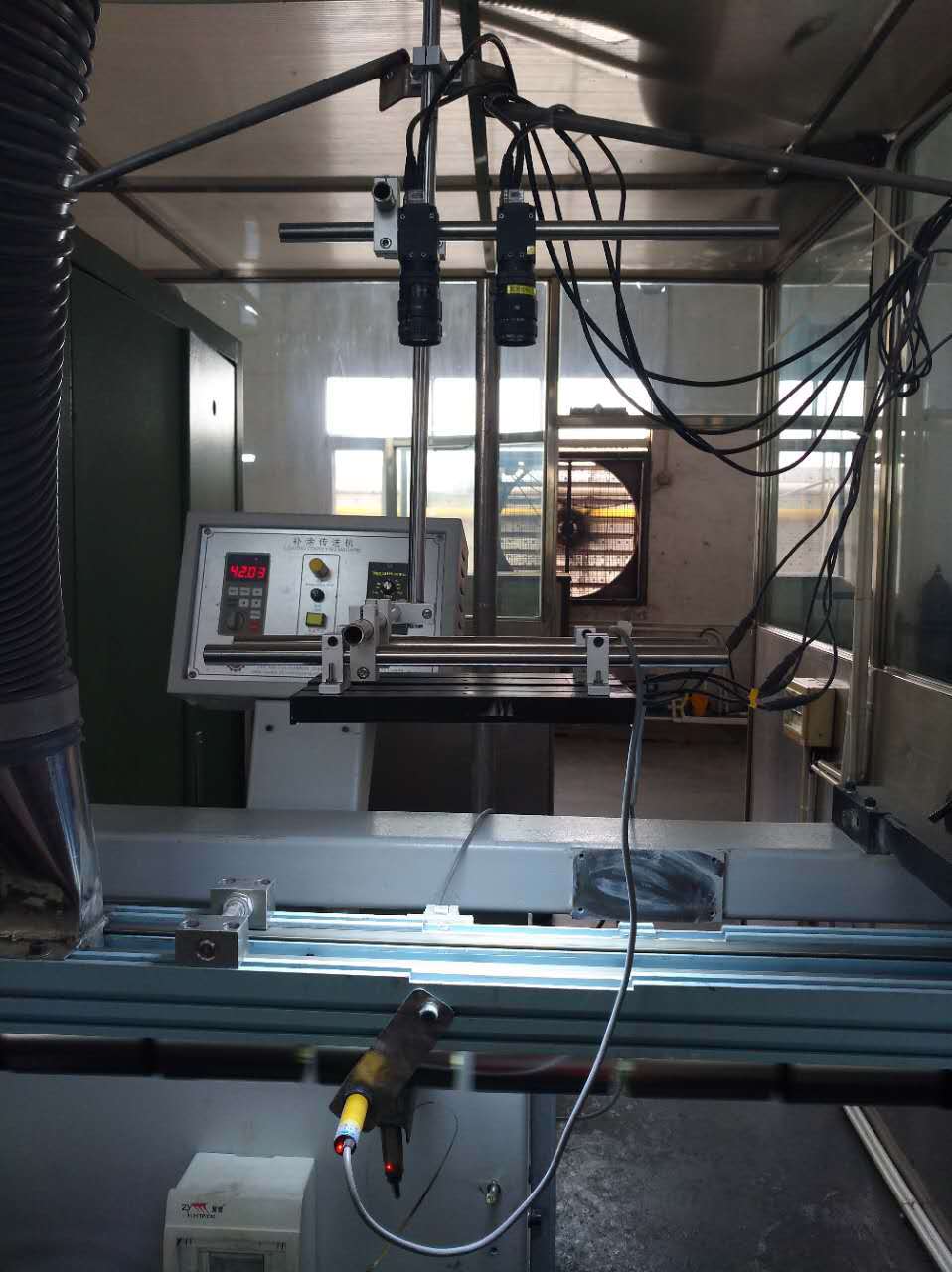

2. 机械定位系统

```

- 重复定位精度：±0.5μm（采用Heidenhain光栅闭环控制）

- 样品姿态补偿：6DOF平台自动校正倾斜（±2°范围内）

二、硬盘磁头驱动架尾孔工业ccd视觉检测系统核心算法流程

1. 亚像素边缘检测

```python

基于OpenCV的改进边缘提取

def measure_hole(img):

    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    edges = cv2.Canny(gray, 50, 150)

    contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)

     亚像素优化

    criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)

    refined_contour = cv2.cornerSubPix(gray, contours[0], (5,5), (-1,-1), criteria)

     最小二乘圆拟合

    (x,y), radius = cv2.minEnclosingCircle(refined_contour)

    return (x,y), radius

```

- 圆度计算：采用最小区域法（MZC）评估，公式：

  \( \text{Roundness} = \frac{R_{max} - R_{min}}{R_{nominal}} \times 100\% \)

2. 多模态数据融合

三、关键性能验证

1. GR&R分析（按AIAG手册）

```matlab

% 重复性&再现性计算

data = [0.1082 0.1083 0.1081; ...]; % 30组测量数据

[grr_result, var_components] = grr(data, 0.0004);

disp(['GRR%: ' num2str(grr_result.grr_percent) '%']);

% 需<8%

```

2. 相关性验证

四、人机交互优化

1. 界面设计原则

   - 测量结果显示：

     ```html

     <div class="result-display">

       <span class="pass" v-if="0.1080≤diameter≤0.1088">Ø{{ diameter }}mm</span>

       <span class="fail" v-else>Ø{{ diameter }}mm!</span>

     </div>

     ```

   - 语音提示逻辑：

     - 合格：播放频率2000Hz短音（时长0.5s）

     - 超差：播放500Hz脉冲音（3次1s间隔）

2. 防错机制

   - 光幕传感器确保安全上下料

   - 自动聚焦失败时触发压电振动器清洁镜头。

五、环境适应性设计

六、验收测试方案

1. 精度验证

   - 使用陶瓷标准件（Ø0.1084±0.0001mm）连续测量100次：

     - 3σ值应≤0.00025mm

     - 圆度测量误差≤0.2μm

2. 效率测试

   - 单件循环时间≤8秒（含上下料）

3. 长期稳定性

   - 72小时连续运行，每小时采样验证：

     - 直径漂移量≤±0.00015mm

     - 误判率<0.1%

硬盘磁头驱动架尾孔工业ccd视觉检测系统通过光学-机械-算法的协同优化，可确保在±0.4μm的公差带内实现稳定检测，特别适合硬盘磁头等高精密部件的过程质量控制。
