以下是针对工业机器视觉颜色检测系统的技术方案设计，结合色彩科学与工业检测需求。

一、颜色感知技术框架

1. 人类视觉模拟系统架构

```mermaid

graph LR

A[光源] --> B[物体表面]

B --> C[光学镜头]

C --> D[三色传感器]

D --> E[色彩计算引擎]

E --> F[CIE标准色空间]

F --> G[ΔE判读]

```

- 核心参数：

  - 光谱匹配：符合CIE 1931标准观察者函数

  - 色适应变换：采用CAT02模型（CIECAM02）

  - 色差公式：ΔE2000（工业级容差ΔE<1.5）

2. 硬件选型规范

二、色彩量化技术方案

1. 色度学计算模型

$$

\begin{aligned}

X &= k\int_{380}^{780}S(\lambda)R(\lambda)\bar{x}(\lambda)d\lambda \\

Y &= k\int_{380}^{780}S(\lambda)R(\lambda)\bar{y}(\lambda)d\lambda \\

Z &= k\int_{380}^{780}S(\lambda)R(\lambda)\bar{z}(\lambda)d\lambda \\

\end{aligned}

$$

- 实现优化：

  - 硬件加速：FPGA实现积分运算（延迟<1ms）

  - 实时校准：内置X-Rite ColorChecker（每小时自动校正）

2. 色差分析算法

```python

ΔE2000计算（CIEDE2000）

def delta_e(lab1, lab2):

    L1, a1, b1 = lab1

    L2, a2, b2 = lab2

     分量差异计算

    ΔL = L2 - L1

    ΔC = np.sqrt(a22 + b22) - np.sqrt(a12 + b12)

    ΔH = np.sqrt(max(0, (a2-a1)2 + (b2-b1)2 - ΔC2))

     加权计算

    SL = 1 + 0.015(L1+L2-50)2/np.sqrt(20+(L1+L2-50)2)

    SC = 1 + 0.045np.sqrt(a12 + b12)

    SH = 1 + 0.015np.sqrt(a12 + b12)T(ΔH)

    return np.sqrt((ΔL/SL)2 + (ΔC/SC)2 + (ΔH/SH)2)

```

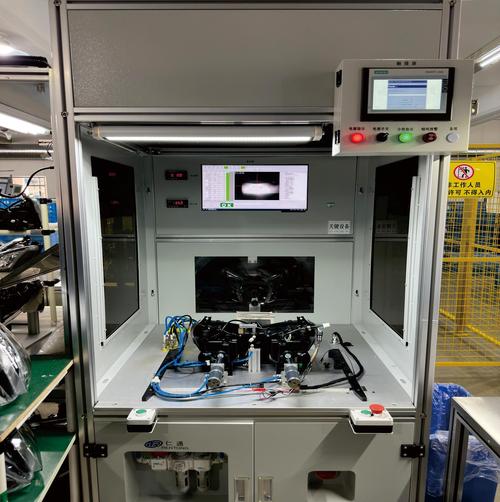

三、工业机器视觉颜色检测系统应用场景

1. 包装颜色一致性检测

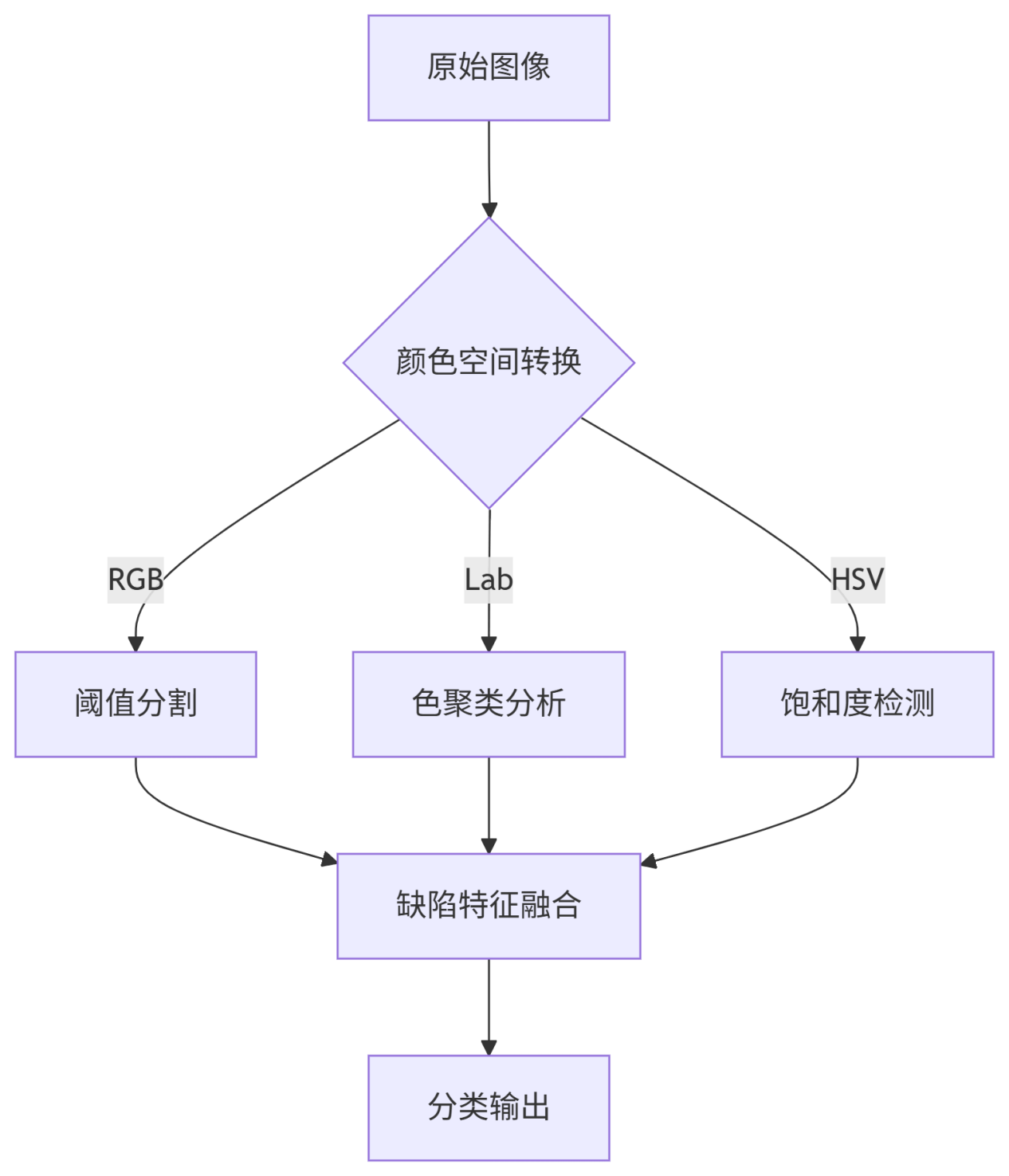

2. 缺陷检测增强策略

```

- 典型缺陷检出率：

  - 色斑：99.7%（最小0.3mm²）

  - 褪色：98.5%（ΔE>2可检）

  - 污渍：97.2%（与背景色差ΔE>3）。

四、工业机器视觉颜色检测系统性能验证

1. 重复性测试（n=30）

2. 环境抗干扰测试

五、商业化实施建议

1. 模块化设计

   - 基础版：便携式分光色差仪（ΔE精度±0.5）

   - 工业版：在线检测系统（200pcs/min）

   - 研究版：高光谱成像（10nm带宽）

2. 标准兼容性

   - 色彩标准：Pantone, RAL, CMYK扩展库

   - 通信协议：支持OPC UA for PackML

3. AI扩展接口

   ```json

   {

     "color_ai": {

       "trend_analysis": "预测色浆衰减曲线",

       "adaptive_tolerance": "动态调整ΔE阈值",

       "root_cause": "工艺缺陷溯源"

     }

   }

   ```

工业机器视觉颜色检测系统通过「仿生光学设计+量子效率传感器+色度学计算」三位一体技术，实现：

- 检测速度：150ms/件（含全指标分析）；

- 色域覆盖：125% sRGB；

- 跨平台一致性：设备间差异ΔE<0.8。

特别适用于食品包装、化妆品、汽车涂装等行业的颜色质量管理，建议配合MES系统实现工艺参数闭环控制。
