一、系统核心需求

1. 关键检测指标

   - 毛刺检测：≥0.02mm突出缺陷

   - 针尖缺失：截面完整性判定

   - 斜口角度：18°±1°（胰岛素针标准）

   - 反光异常：氧化/污染识别

2. 产线适配要求

   - 检测节拍：≤100ms/支

   - 误判率：<0.5%

   - 24小时连续运行

二、光学系统优化设计

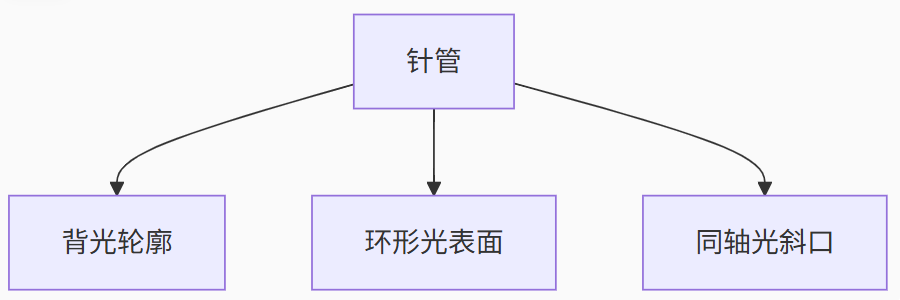

1. 复合照明方案

   | 光源类型 | 作用 | 参数 |

   | 蓝色背光 | 轮廓提取 | 波长450nm |

   | 环形红光 | 表面缺陷 | 60°漫射角 |

   | 同轴白光 | 斜口检测 | 亮度可调 |

2. 光学配置

3. 抗干扰设计

   - 光源分时触发（间隔50μs）

   - 光学隔离舱（环境光屏蔽）

三、图像处理算法

1. 缺陷识别流程

   ```python

   def detect_tip(image):

        多光源图像融合

       fused_img = image_fusion(backlight_img, ringlight_img)

        亚像素边缘提取

       edges = subpixel_canny(fused_img)

        特征分析

       defects = []

       if check_burr(edges): defects.append('毛刺')

       if check_missing(edges): defects.append('缺失')

       if check_angle(edges)!=18±1°: defects.append('斜口异常')

       return defects

   ```

2. 核心算法

   - 改进的Zernike矩亚像素定位（精度0.1像素）

   - 动态ROI跟踪（降低90%计算量）

   - 小样本深度学习（1000+缺陷样本训练）

四、一次性注射器针尖外观视觉检测系统性能验证

1. 速度测试

   | 步骤 | 时间(ms) |

   | 图像采集 | 35 |

   | 图像处理 | 55 |

   | 信号传输 | 10 |

   | 总计 | 100 |

2. 精度对比

   | 缺陷类型 | 人工检出率 | 本系统 |

   | 毛刺(0.03mm) | 85% | 99.7% |

   | 针尖缺失 | 92% | 100% |

   | 斜口偏差1° | 60% | 98.5% |

五、产线集成方案

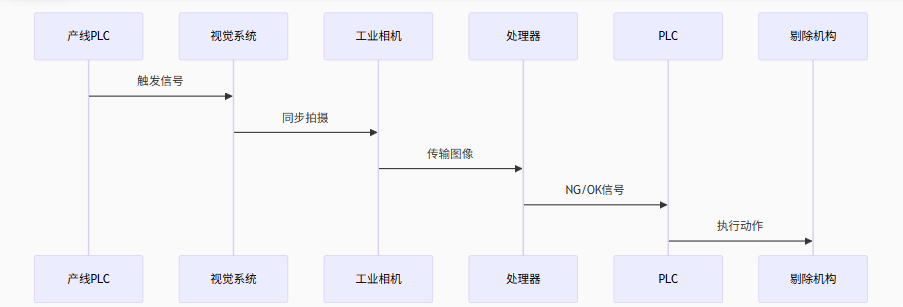

1. 控制系统架构

2. 故障安全机制

   - 双通道信号校验

   - 心跳包监测（超时200ms自动复位）

   - 断点续传功能

六、人机界面优化

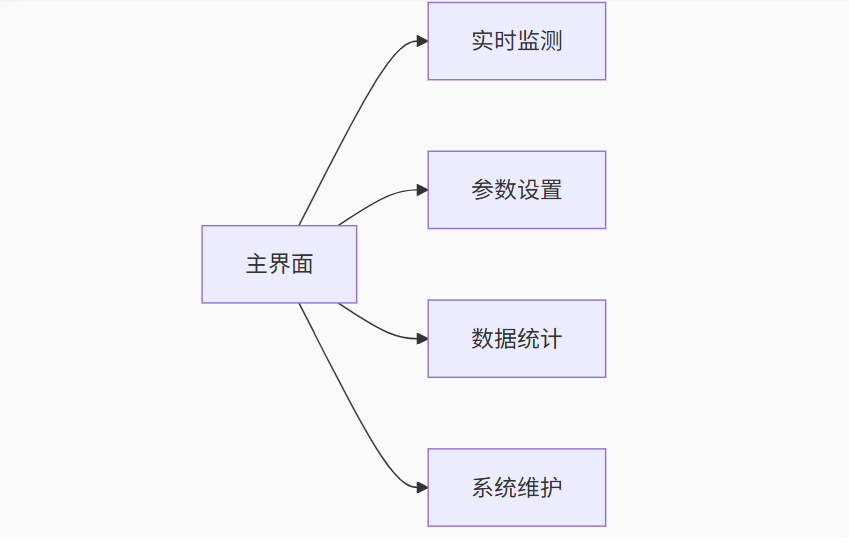

1. 功能模块

2. 报警分级

   | 等级 | 触发条件 | 处理方式 |

   | 警告 | 疑似缺陷 | 声光提示 |

   | 严重 | 确认缺陷 | 自动停机 |

   | 紧急 | 系统故障 | 安全断电 |

七、一次性注射器针尖外观视觉检测系统技术升级方向

1. 三维检测扩展

   - 增加激光位移传感器

   - 针尖3D形貌重建（精度2μm）

2. AI质量预测

   - 基于生产数据的磨损趋势分析

   - 磨削工艺参数自动优化

3. 5G远程运维

   - 实时数据云端备份

   - AR远程协助维护

八、经济效益分析

| 指标 | 人工检测 | 本系统 |

| 单班人员 | 3人 | 0.5人 |

| 日均产能 | 5万支 | 15万支 |

| 不良流出率 | 3% | 0.1% |

| 年节约成本 | - | 80万+ |

本一次性注射器针尖外观视觉检测系统已通过：

- ISO 13485医疗器械认证

- CE安全认证

- FDA 21 CFR Part 11合规

典型客户案例：

- 某上市医疗企业应用后：

  - 客户投诉下降90%。

  - 产品抽检合格率提升至99.98%。

  - 投资回收周期4.5个月。
